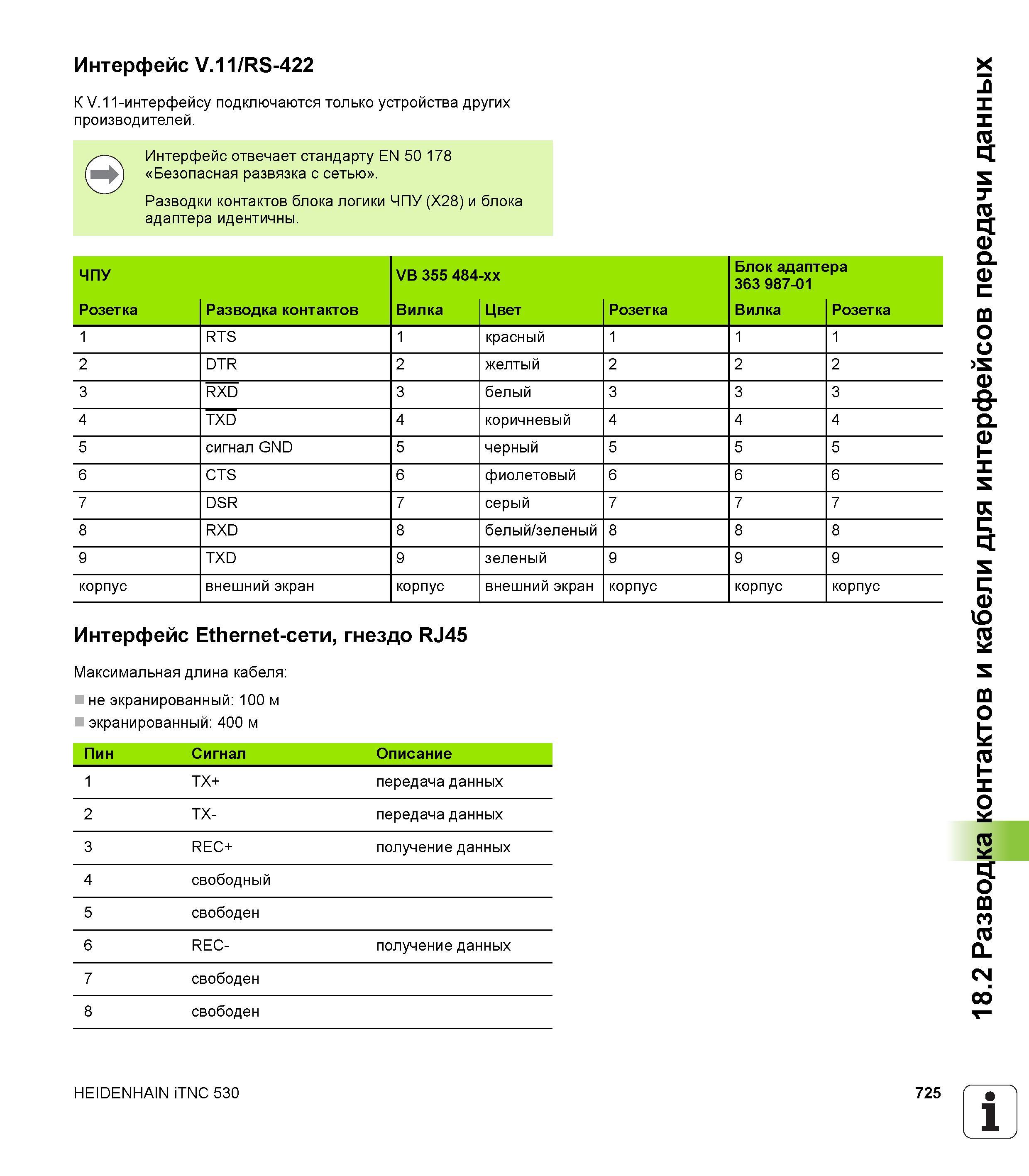

Интерфейс V.11/RS-422 К V.H-интерфейсу подключаются только устройства других производителей. Интерфейс отвечает стандарту EN 50 178 Безопасная развязка с сетью . Разводки контактов блока логики ЧПУ (X28) и блока адаптера идентичны. ЧПУ VB 355 484-xx Блок адаптера 363 987-01 Розетка Разводка контактов Вилка Цвет Розетка Вилка Розетка 1 RTS 1 красный 1 1 1 2 DTR 2 желтый 2 2 2 3 RXD 3 белый 3 3 3 4 TXD 4 коричневый 4 4 4 5 сигнал GND 5 черный 5 5 5 6 CTS 6 фиолетовый 6 6 6 7 DSR 7 серый 7 7 7 8 RXD 8 белый/зеленый 8 8 8 9 TXD 9 зеленый 9 9 9 корпус внешний экран корпус внешний экран корпус корпус корпус Интерфейс Ethernet-сети, гнездо RJ45 Максимальная длина кабеля: не экранированный:100 м экранированный: 400 м Пин Сигнал Описание 1 TX+ передача данных 2 TX- передача данных 3 REC+ получение данных 4 свободный 5 свободен 6 REC- получение данных 7 свободен 8 свободен HEIDENHAIN iTNC 530 725 1 18.2 Разводка контактов и кабели для интерфейсов передачи данных
