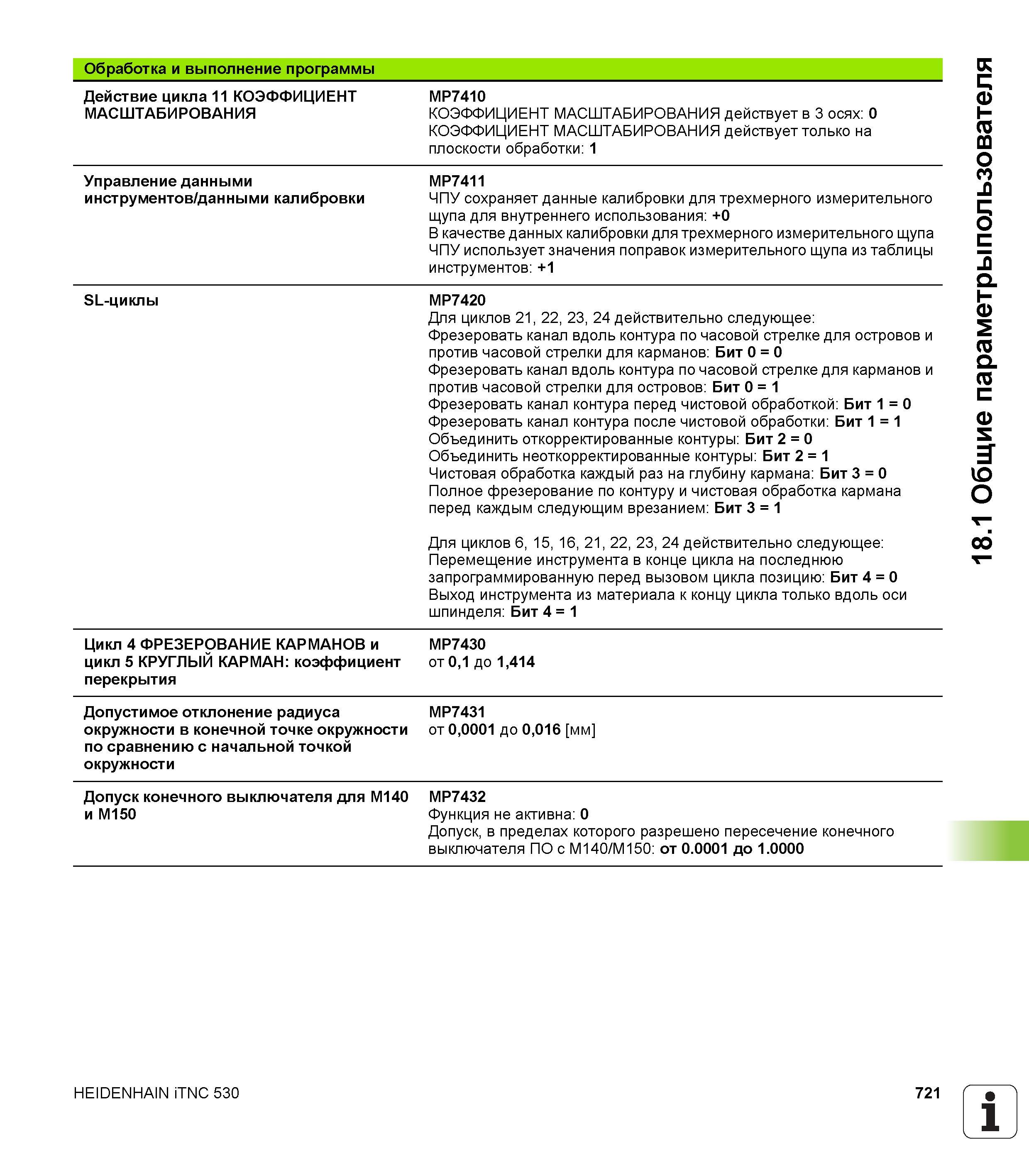

Управление данными инструментов / данными калибровки MP7411 ЧПУ сохраняет данные калибровки для трехмерного измерительного щупа для внутреннего использования: +0 В качестве данных калибровки для трехмерного измерительного щупа ЧПУ использует значения поправок измерительного щупа из таблицы инструментов: +1 SL-циклы MP7420 Для циклов 21, 22, 23, 24 действительно следующее: Фрезеровать канал вдоль контура по часовой стрелке для островов и против часовой стрелки для карманов: Бит 0 = 0 Фрезеровать канал вдоль контура по часовой стрелке для карманов и против часовой стрелки для островов: Бит 0 = 1 Фрезеровать канал контура перед чистовой обработкой: Бит 1 = 0 Фрезеровать канал контура после чистовой обработки: Бит 1 = 1 Объединить откорректированные контуры: Бит 2 = 0 Объединить неоткорректированные контуры: Бит 2 = 1 Чистовая обработка каждый раз на глубину кармана: Бит 3 = 0 Полное фрезерование по контуру и чистовая обработка кармана перед каждым следующим врезанием: Бит 3 = 1 Для циклов 6, 15, 16, 21, 22, 23, 24 действительно следующее: Перемещение инструмента в конце цикла на последнюю запрограммированную перед вызовом цикла позицию: Бит 4 = 0 Выход инструмента из материала к концу цикла только вдоль оси шпинделя: Бит 4 = 1 Цикл 4 ФРЕЗЕРОВАНИЕ КАРМАНОВ и цикл 5 КРУГЛЫЙ КАРМАН: коэффициент перекрытия MP7430 от 0,1 до 1,414 Допустимое отклонение радиуса окружности в конечной точке окружности по сравнению с начальной точкой окружности MP7431 от 0,0001 до 0,016 мм Допуск конечного выключателя для M140 и M150 MP7432 Функция не активна: 0 Допуск, в пределах которого разрешено пересечение конечного выключателя ПО с М140/М150: от 0.0001 до 1.0000 HEIDENHAIN iTNC 530 721 1 4 18.1 Общие параметрыпользователя Обработка и выполнение программы Действие цикла 11 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ MP7410 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ действует в 3 осях: 0 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ действует только на плоскости обработки: 1
