Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||
|

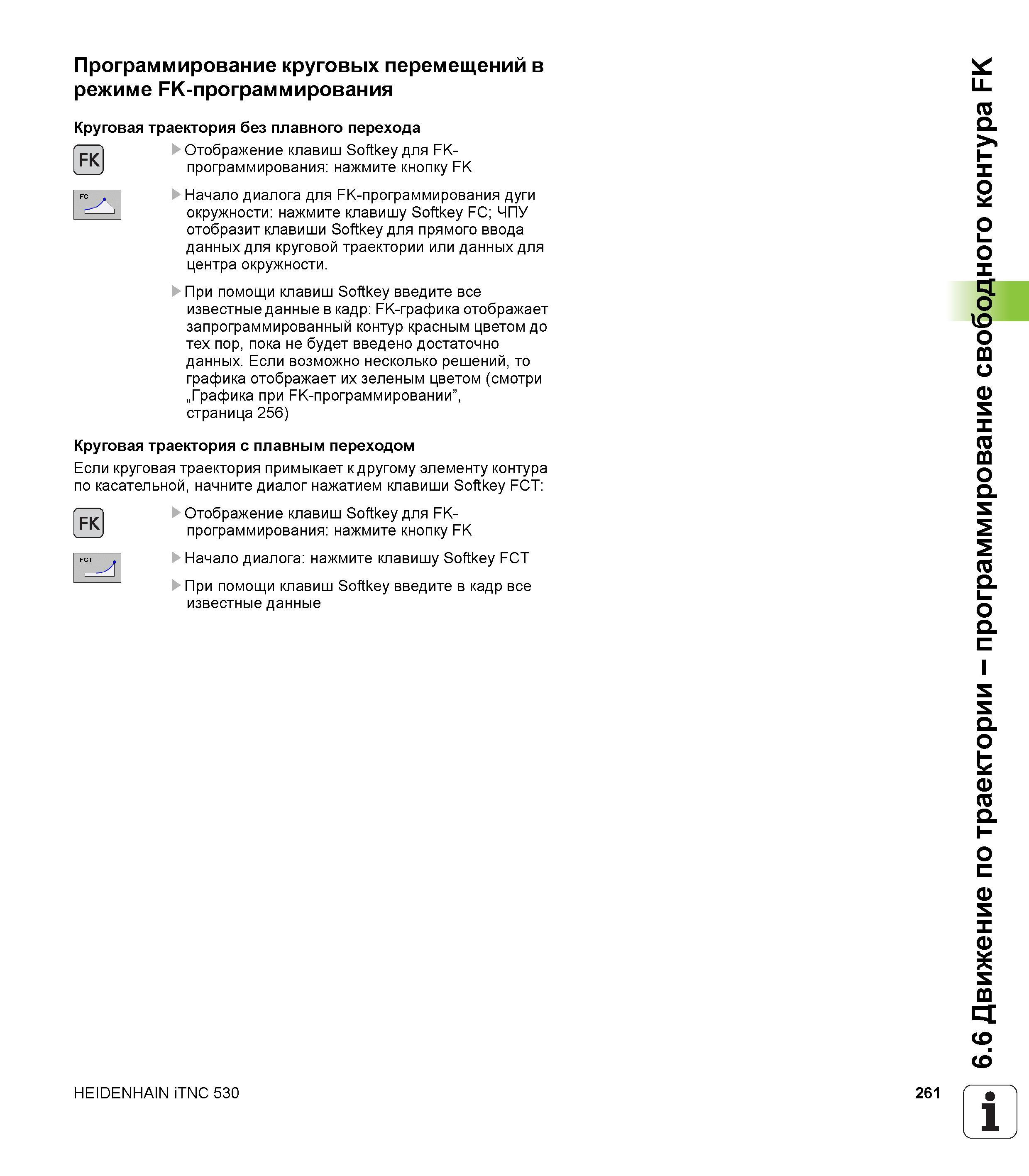

261 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.261 |
|||||
Программирование круговых перемещений в режиме FK-программирования Круговая траектория без плавного перехода Отображение клавиш Softkey дляПрограммирование круговых перемещений в режиме FK-программирования Круговая траектория без плавного перехода Отображение клавиш Softkey для FK-программирования: нажмите кнопку FK 1 ШШ > Начало диалога для FK-программирования дуги окружности: нажмите клавишу Softkey FC; ЧПУ отобразит клавиши Softkey для прямого ввода данных для круговой траектории или данных для центра окружности. При помощи клавиш Softkey введите все известные данные в кадр: FK-графика отображает запрограммированный контур красным цветом до тех пор, пока не будет введено достаточно данных. Если возможно несколько решений, то графика отображает их зеленым цветом (смотри „Графика при FK-программировании”, страница 256) Круговая траектория с плавным переходом Если круговая траектория примыкает к другому элементу контура по касательной, начните диалог нажатием клавиши Softkey FCT: Отображение клавиш Softkey для FK-программирования: нажмите кнопку FK FK Начало диалога: нажмите клавишу Softkey FCT При помощи клавиш Softkey введите в кадр все известные данные HEIDENHAIN iTNC 530 261 6.6 Движение по траектории - программирование свободного контура FK |
|||||
