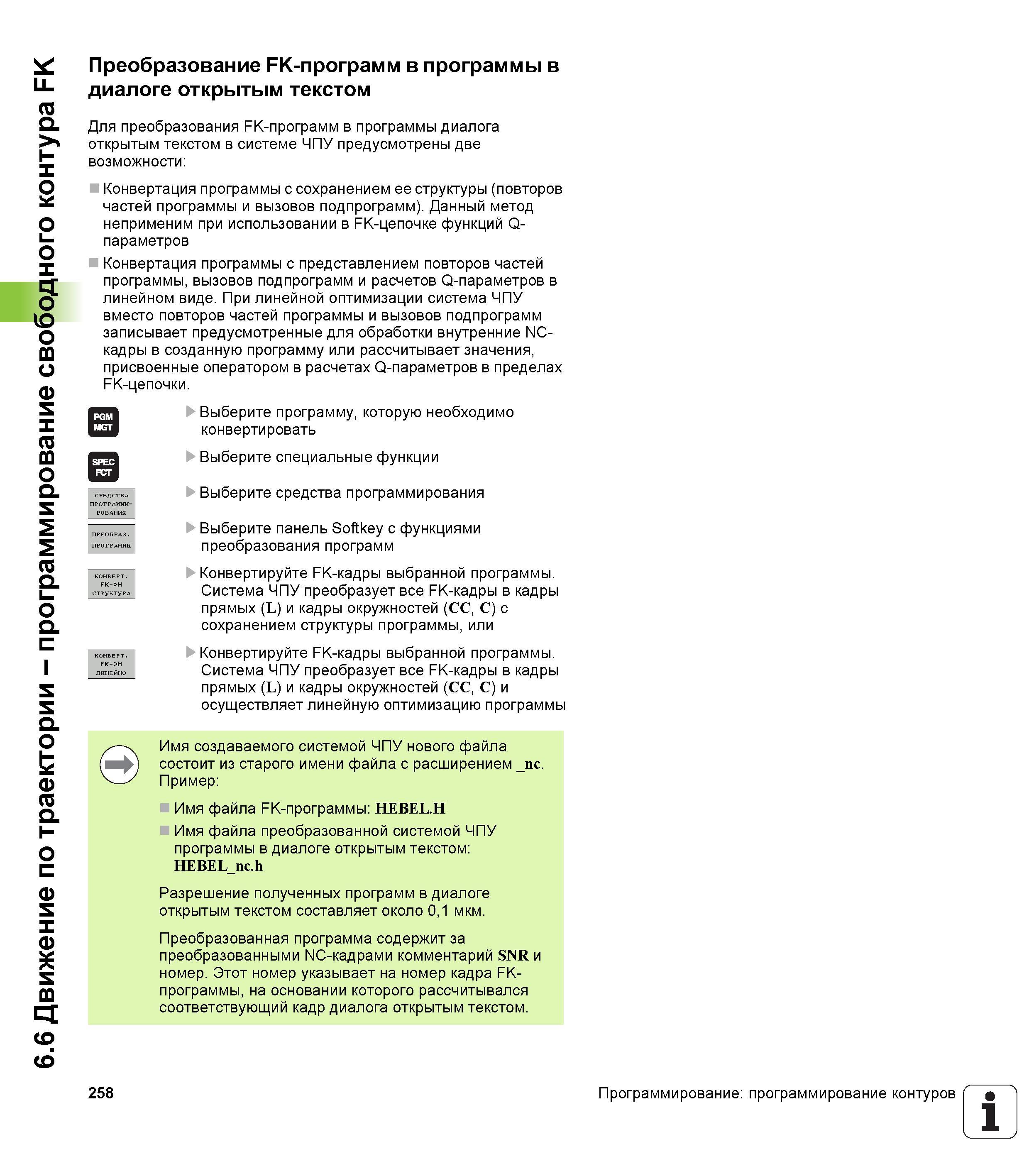

Для преобразования FK-программ в программы диалога открытым текстом в системе ЧПУ предусмотрены две возможности _ Конвертация программы с сохранением ее структуры (повторов частей программы и вызовов подпрограмм). Данный метод неприменим при использовании в FK-цепочке функций Q-параметров Конвертация программы с представлением повторов частей программы, вызовов подпрограмм и расчетов Q-параметров в линейном виде. При линейной оптимизации система ЧПУ вместо повторов частей программы и вызовов подпрограмм записывает предусмотренные для обработки внутренние NC-кадры в созданную программу или рассчитывает значения, присвоенные оператором в расчетах Q-параметров в пределах FK-цепочки. Выберите программу, которую необходимо конвертировать Выберите специальные функции Выберите средства программирования Выберите панель Softkey с функциями преобразования программ Конвертируйте FK-кадры выбранной программы. Система ЧПУ преобразует все FK-кадры в кадры прямых (L) и кадры окружностей (CC, C) с сохранением структуры программы, или Конвертируйте FK-кадры выбранной программы. Система ЧПУ преобразует все FK-кадры в кадры прямых (L) и кадры окружностей (CC, C) и осуществляет линейную оптимизацию программы Имя создаваемого системой ЧПУ нового файла состоит из старого имени файла с расширением nc. Пример: Имя файла FK-программы: HEBEL.H Имя файла преобразованной системой ЧПУ программы в диалоге открытым текстом: HEBEL nc.h Разрешение полученных программ в диалоге открытым текстом составляет около 0,1 мкм. Преобразованная программа содержит за преобразованными NC-кадрами комментарий SNR и номер. Этот номер указывает на номер кадра FK-программы, на основании которого рассчитывался соответствующий кадр диалога открытым текстом. 258 Программирование: программирование контуров 1 6.6 Движение по траектории - программирование свободного контура FK Преобразование FK-программ в программы в диалоге открытым текстом
