Для использования графики в процессе FK-программирования выберите режим разделения экрана дисплея ПРОГРАММА + ГРАФИКА (смотри „Программирова

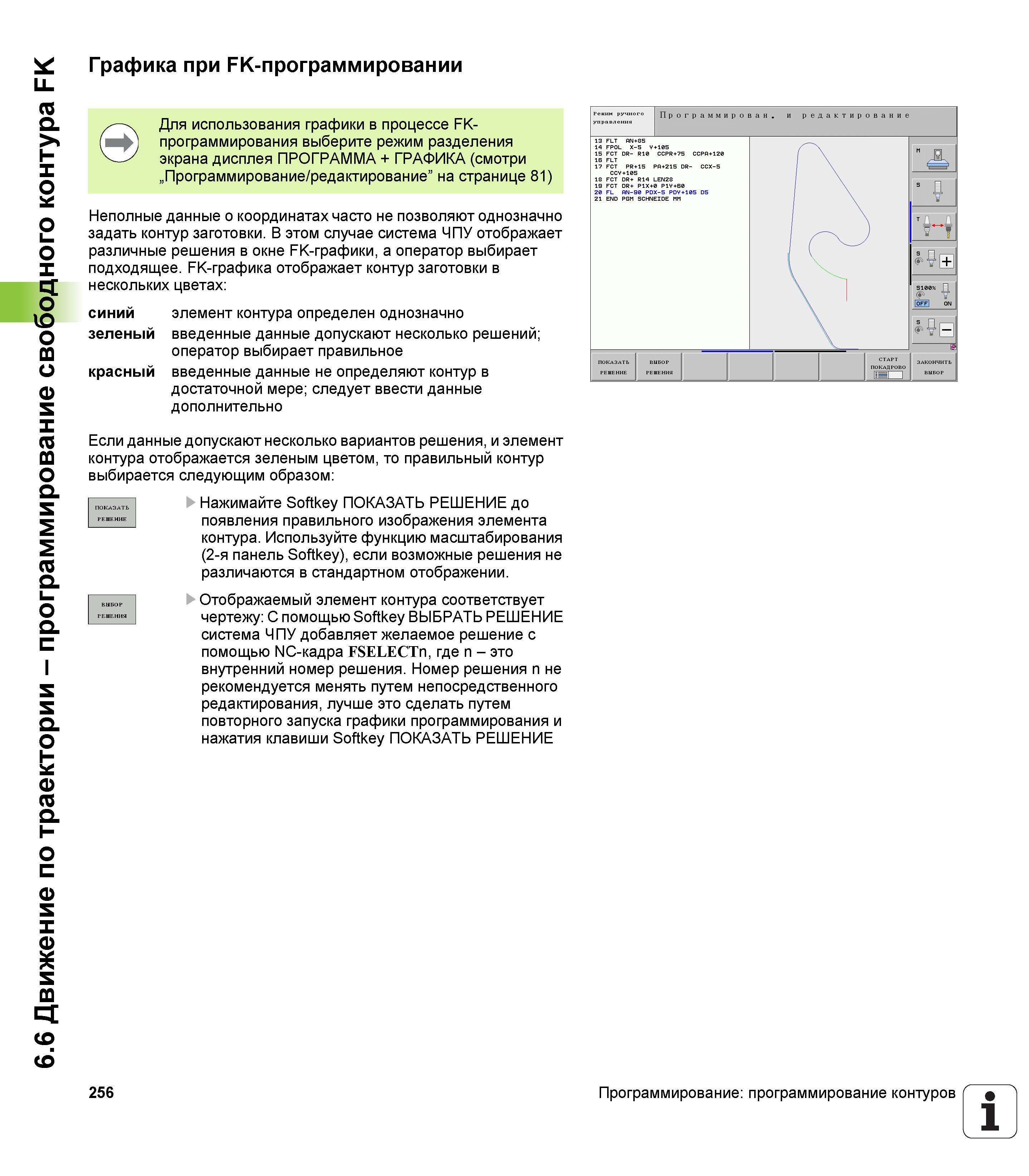

Для использования графики в процессе FK-программирования выберите режим разделения экрана дисплея ПРОГРАММА + ГРАФИКА (смотри „Программирование/редактирование” на странице 81) Неполные данные о координатах часто не позволяют однозначно задать контур заготовки. В этом случае система ЧПУ отображает различные решения в окне FK-графики, а оператор выбирает подходящее. FK-графика отображает контур заготовки в нескольких цветах: синий элемент контура определен однозначно зеленый введенные данные допускают несколько решений; оператор выбирает правильное красный введенные данные не определяют контур в достаточной мере; следует ввести данные дополнительно Если данные допускают несколько вариантов решения, и элемент контура отображается зеленым цветом, то правильный контур выбирается следующим образом: tnoKi3iTb Нажимайте Softkey ПОКАЗАТЬ РЕШЕНИЕ до ре,ение появления правильного изображения элемента контура. Используйте функцию масштабирования (2-я панель Softkey), если возможные решения не различаются в стандартном отображении. ГЕЫВОР Отображаемый элемент контура соответствует ре чертежу: С помощью Softkey ВЫБРАТЬ РЕШЕНИЕ система ЧПУ добавляет желаемое решение с помощью NC-кадра FSELECTn, где n - это внутренний номер решения. Номер решения n не рекомендуется менять путем непосредственного редактирования, лучше это сделать путем повторного запуска графики программирования и нажатия клавиши Softkey ПОКАЗАТЬ РЕШЕНИЕ 256 Программирование: программирование контуров 1 6.6 Движение по траектории - программирование свободного контура FK Графика при FK-программировании
