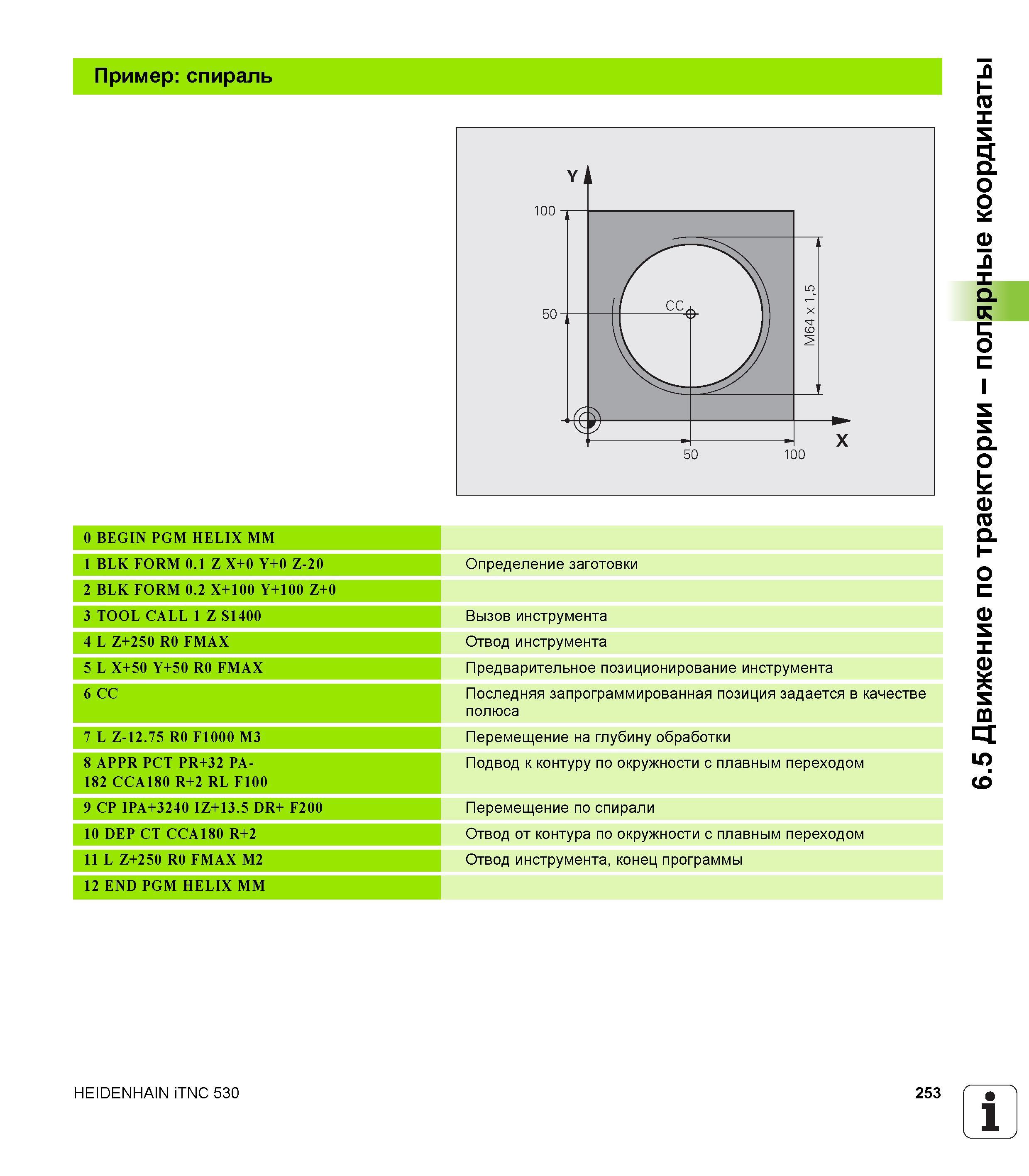

Пример: спираль Определение заготовки Вызов инструмента Отвод инструмента Предварительное позиционирование инструмента _ Последняя запрограммированная позиция задается в качестве полюса Перемещение на глубину обработки Подвод к контуру по окружности с плавным переходом Перемещение по спирали Отвод от контура по окружности с плавным переходом Отвод инструмента, конец программы HEIDENHAIN iTNC 530 253 1 6.5 Движение по траектории - полярные координаты BEGIN PGM HELIX MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S1400 4 L Z+250 R0 FMAX 5 L X+50 Y+50 R0 FMAX 6 CC 7 L Z-12.75 R0 F1000 M3 8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 9 CP IPA+3240 IZ+13.5 DR+ F200 10 DEP CT CCA180 R+2 11 L Z+250 R0 FMAX M2 12 END PGM HELIX MM
