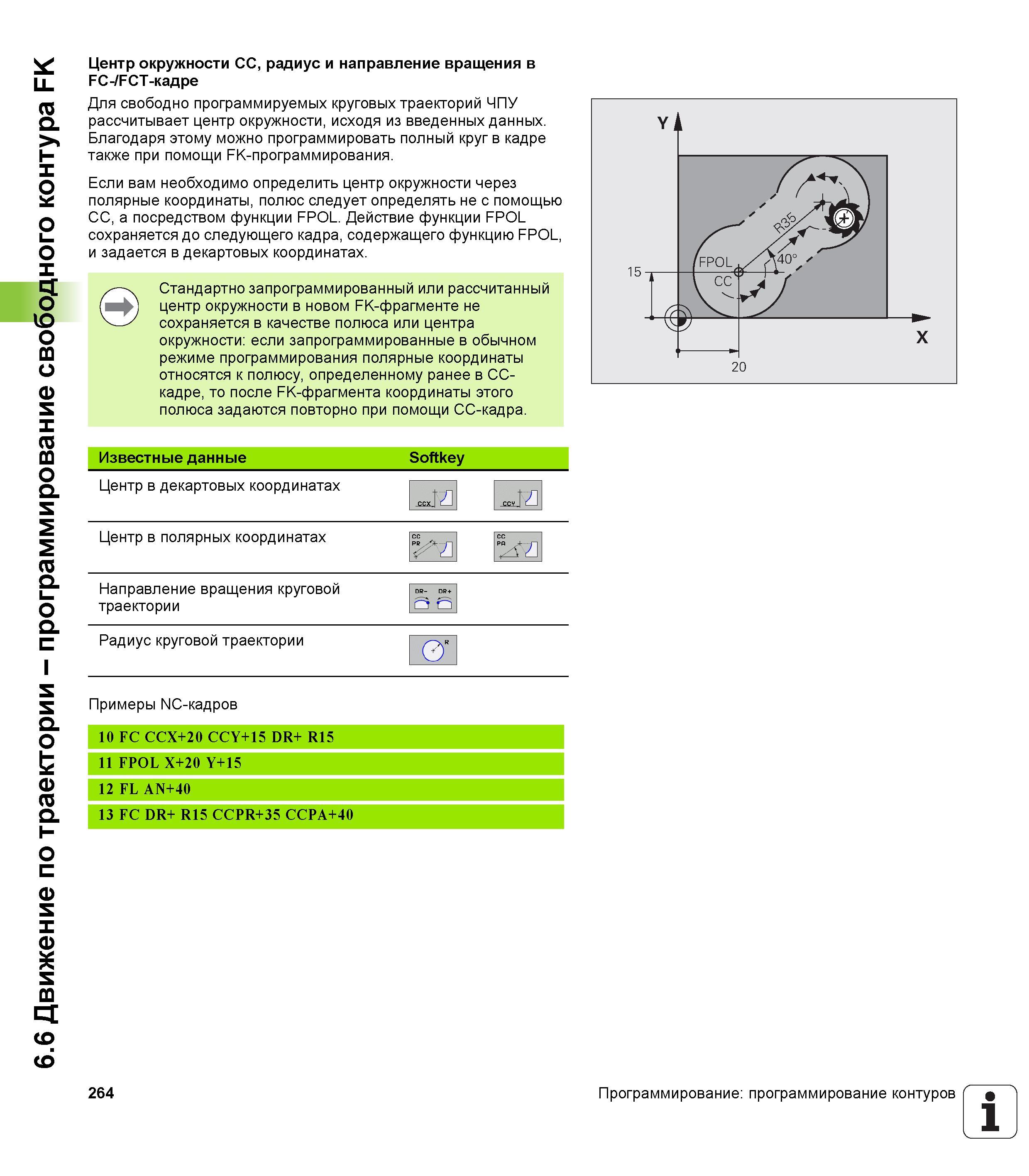

Для свободно программируемых круговых траекторий ЧПУ Heidenhain iTNC 530 рассчитывает центр окружности, исходя из введенных данных. Благодаря этому можно программировать полный круг в кадре также при помощи FK-программирования. Если вам необходимо определить центр окружности через полярные координаты, полюс следует определять не с помощью CC, а посредством функции FPOL. Действие функции FPOL сохраняется до следующего кадра, содержащего функцию FPOL, и задается в декартовых координатах. Стандартно запрограммированный или рассчитанный центр окружности в новом FK-фрагменте не сохраняется в качестве полюса или центра окружности: если запрограммированные в обычном режиме программирования полярные координаты относятся к полюсу, определенному ранее в CC-кадре, то после FK-фрагмента координаты этого полюса задаются повторно при помощи CC-кадра. Известные данные Softkey Центр в декартовых координатах Центр в полярных координатах Направление вращения круговой траектории DR- DR + Радиус круговой траектории Примеры NC-кадров 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40 264 Программирование: программирование контуров 1 6.6 Движение по траектории - программирование свободного контура FK Центр окружности CC, радиус и направление вращения в FC-/FCT-кадре
