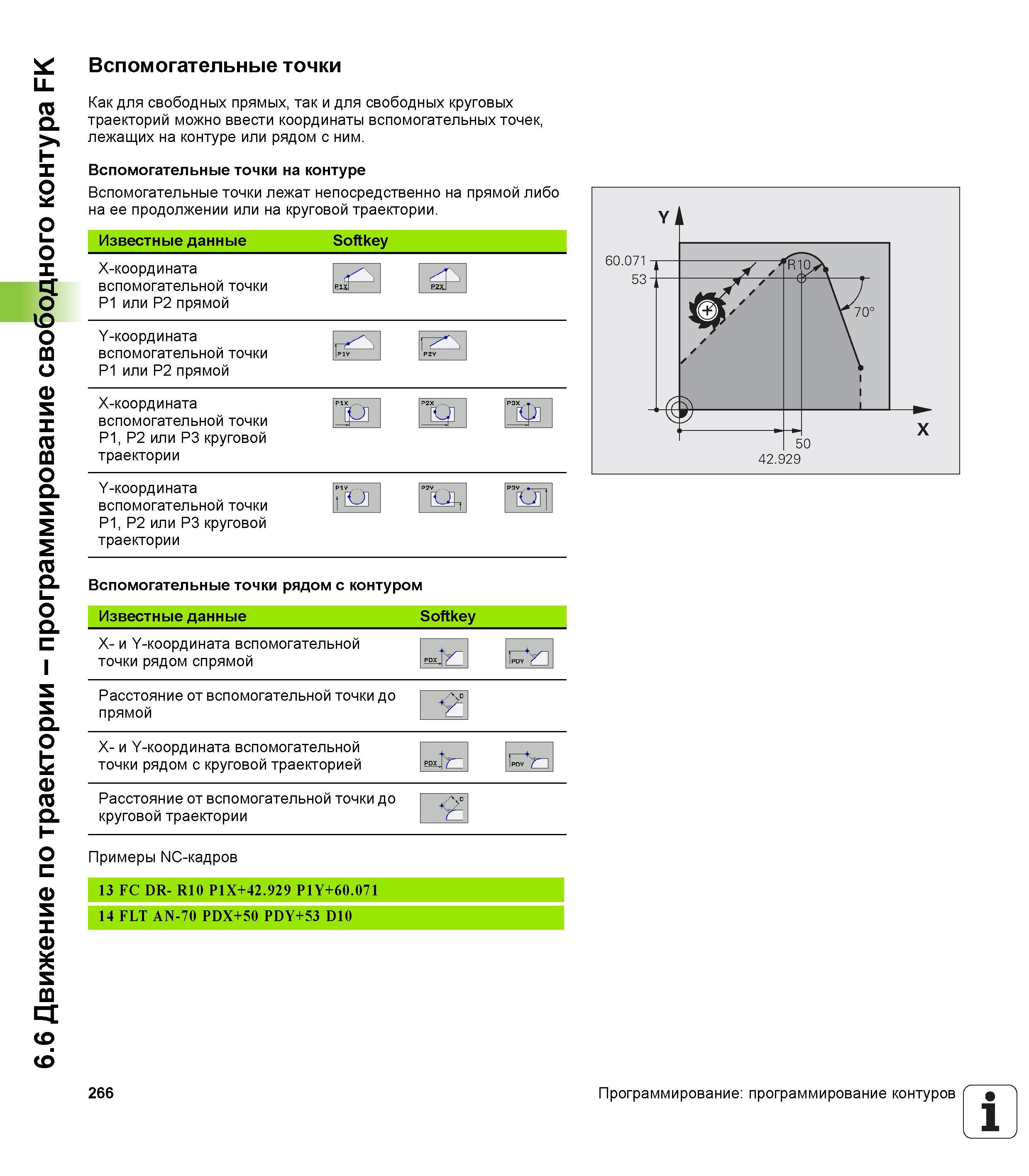

Вспомогательные точки Как для свободных прямых, так и для свободных круговых траекторий можно ввести координаты вспомогательных точек, лежащих на контуре или рядом с ним. Вспомогательные точки на контуре Вспомогательные точки лежат непосредственно на прямой либо на ее продолжении или на круговой траектории. Известные данные X-координата вспомогательной точки P1 или P2 прямой Y-координата вспомогательной точки P1 или P2 прямой X-координата вспомогательной точки P1, P2 или P3 круговой траектории Y-координата вспомогательной точки P1, P2 или P3 круговой траектории Softkey Р1Х Р2Х jp jQ ’2V P3V От о Вспомогательные точки рядом с контуром Известные данные Softkey X- и Y-координата вспомогательной точки рядом спрямой Расстояние от вспомогательной точки до прямой X- и Y-координата вспомогательной точки рядом с круговой траекторией IpdT " г Расстояние от вспомогательной точки до круговой траектории Примеры NC-кадров 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AN-70 PDX+50 PDY+53 D10 266 Программирование: программирование контуров 6.6 Движение по траектории - программирование свободного контура FK
