Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||
|

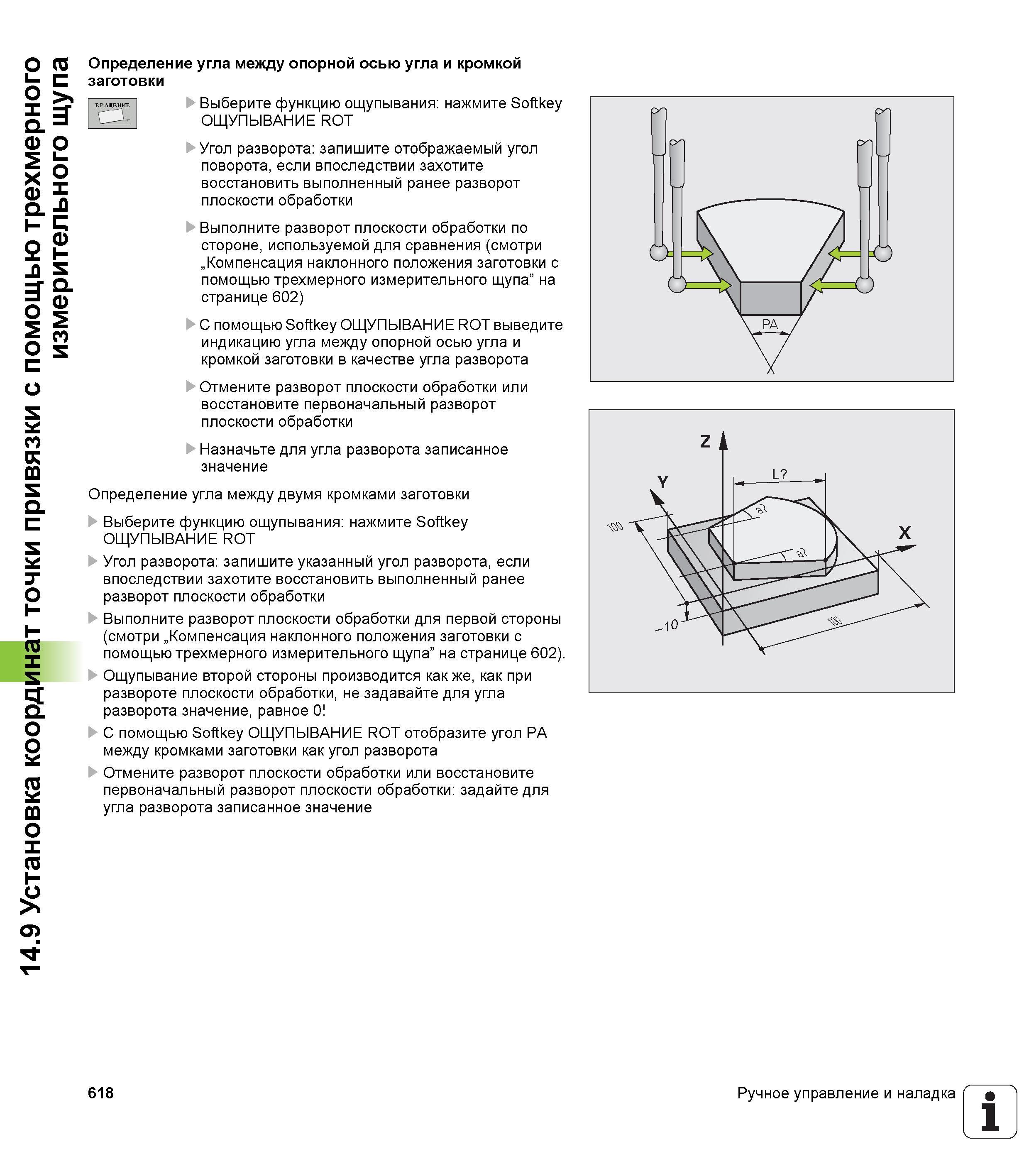

618 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.618 |
|||||
Определение угла между опорной осью угла и кромкой заготовки ВРАЩЕНИЕ Выберите функцию ощупывания: нажмите Softkey QsJ ОЩУПЫВАНИЕ ROT Угол рОпределение угла между опорной осью угла и кромкой заготовки ВРАЩЕНИЕ Выберите функцию ощупывания: нажмите Softkey .QsJ ОЩУПЫВАНИЕ ROT Угол разворота: запишите отображаемый угол поворота, если впоследствии захотите восстановить выполненный ранее разворот плоскости обработки Выполните разворот плоскости обработки по стороне, используемой для сравнения (смотри „Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа” на странице 602) С помощью Softkey ОЩУПЫВАНИЕ ROT выведите индикацию угла между опорной осью угла и кромкой заготовки в качестве угла разворота Отмените разворот плоскости обработки или восстановите первоначальный разворот плоскости обработки Назначьте для угла разворота записанное значение Определение угла между двумя кромками заготовки Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ ROT Угол разворота: запишите указанный угол разворота, если впоследствии захотите восстановить выполненный ранее разворот плоскости обработки Выполните разворот плоскости обработки для первой стороны (смотри „Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа” на странице 602). Ощупывание второй стороны производится как же, как при развороте плоскости обработки, не задавайте для угла разворота значение, равное 0 С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА между кромками заготовки как угол разворота Отмените разворот плоскости обработки или восстановите первоначальный разворот плоскости обработки: задайте для угла разворота записанное значение 618 Ручное управление и наладка 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа |
|||||
