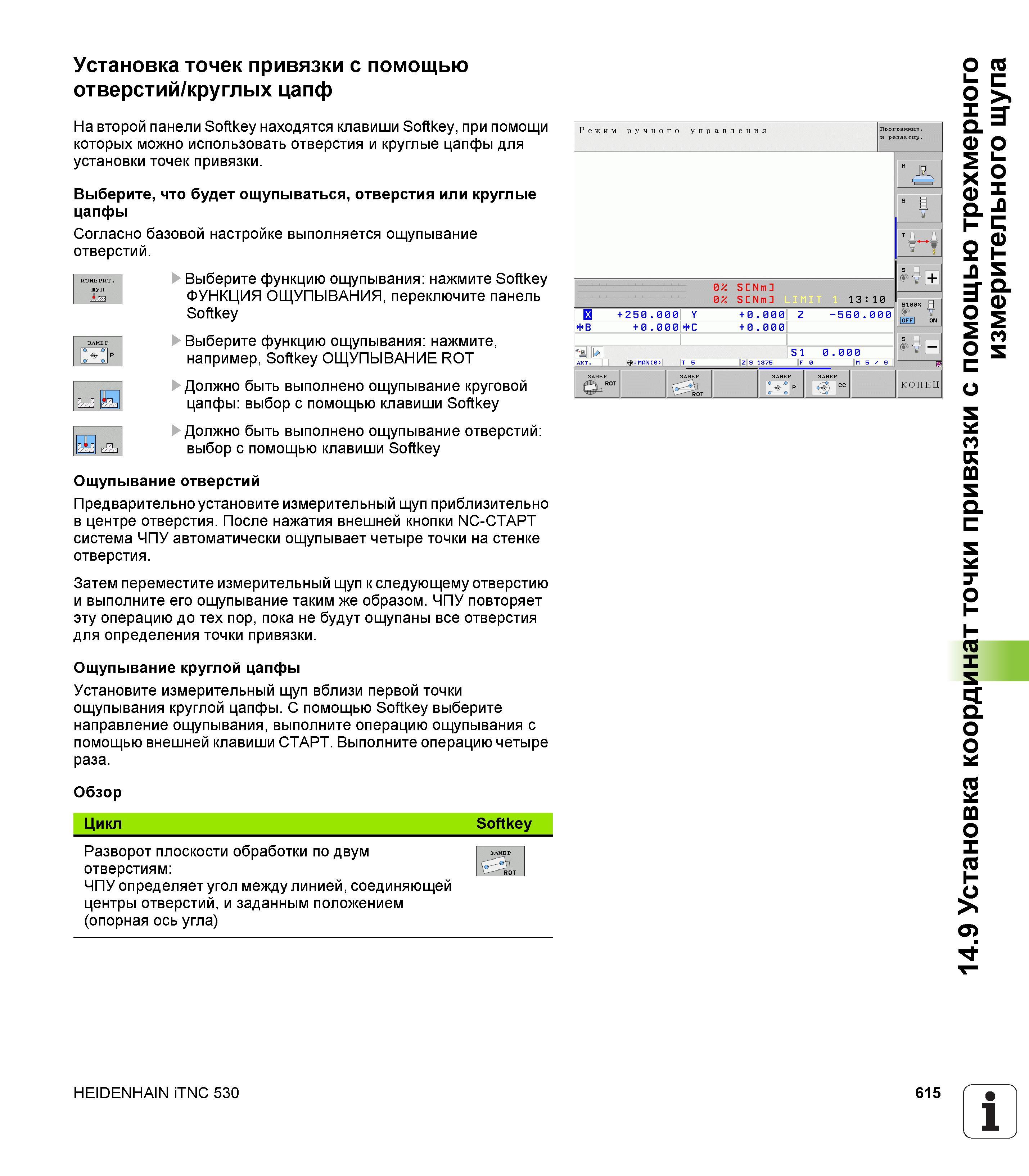

Установка точек привязки с помощью отверстий / круглых цапф На второй панели Softkey находятся клавиши Softkey _ при помощи которых можно использовать отверстия и круглые цапфы для установки точек привязки. Выберите, что будет ощупываться, отверстия или круглые цапфы Согласно базовой настройке выполняется ощупывание отверстий. ИЗМЕРИТ. Выберите функцию ощупывания: нажмите Softkey JS, ФУНКЦИЯ ОЩУПЫВАНИЯ, переключите панель Softkey Выберите функцию ощупывания: нажмите, например, Softkey ОЩУПЫВАНИЕ ROT Должно быть выполнено ощупывание круговой цапфы: выбор с помощью клавиши Softkey U Должно быть выполнено ощупывание отверстий: выбор с помощью клавиши Softkey Ощупывание отверстий Предварительно установите измерительный щуп приблизительно в центре отверстия. После нажатия внешней кнопки NO-СТАРТ система ЧПУ автоматически ощупывает четыре точки на стенке отверстия. Затем переместите измерительный щуп к следующему отверстию и выполните его ощупывание таким же образом. ЧПУ повторяет эту операцию до тех пор, пока не будут ощупаны все отверстия для определения точки привязки. Ощупывание круглой цапфы Установите измерительный щуп вблизи первой точки ощупывания круглой цапфы. С помощью Softkey выберите направление ощупывания, выполните операцию ощупывания с помощью внешней клавиши СТАРТ. Выполните операцию четыре раза. Обзор Цикл Softkey Разворот плоскости обработки по двум отверстиям: ЧПУ определяет угол между линией, соединяющей центры отверстий, и заданным положением (опорная ось угла) HEIDENHAIN iTNC 530 615 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
