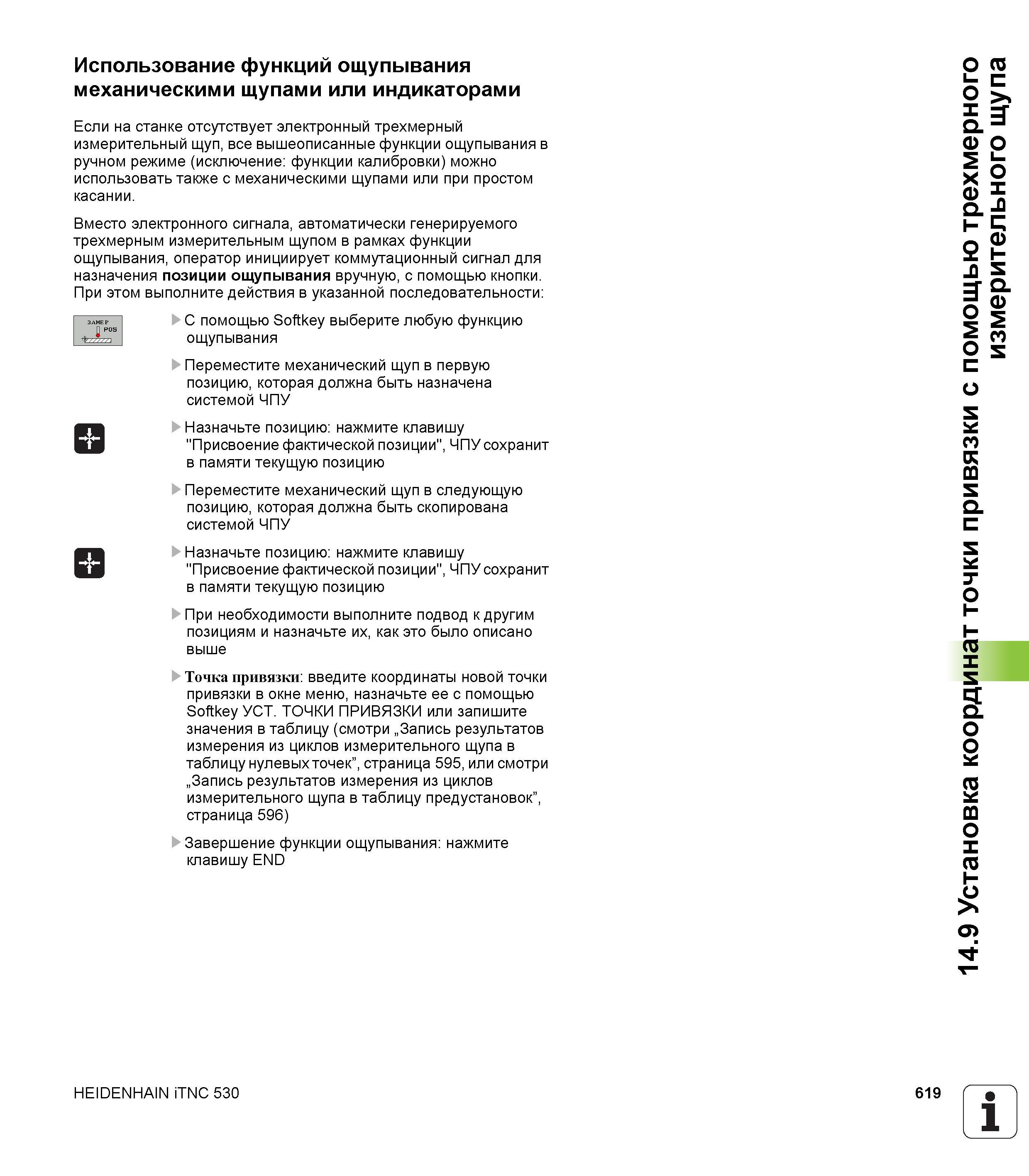

Использование функций ощупывания механическими щупами или индикаторами Если на станке отсутствует электронный трехмерный измерительный щуп _ все вышеописанные функции ощупывания в ручном режиме (исключение: функции калибровки) можно использовать также с механическими щупами или при простом касании. Вместо электронного сигнала, автоматически генерируемого трехмерным измерительным щупом в рамках функции ощупывания, оператор инициирует коммутационный сигнал для назначения позиции ощупывания вручную, с помощью кнопки. При этом выполните действия в указанной последовательности: здмер к С помощью Softkey выберите любую функцию ощупывания Переместите механический щуп в первую позицию, которая должна быть назначена системой ЧПУ В в Назначьте позицию: нажмите клавишу "Присвоение фактической позиции", ЧПУ сохранит в памяти текущую позицию Переместите механический щуп в следующую позицию, которая должна быть скопирована системой ЧПУ Назначьте позицию: нажмите клавишу "Присвоение фактической позиции", ЧПУ сохранит в памяти текущую позицию При необходимости выполните подвод к другим позициям и назначьте их, как это было описано выше Точка привязки: введите координаты новой точки привязки в окне меню, назначьте ее с помощью Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 595, или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 596) Завершение функции ощупывания: нажмите клавишу END HEIDENHAIN iTNC 530 619 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
