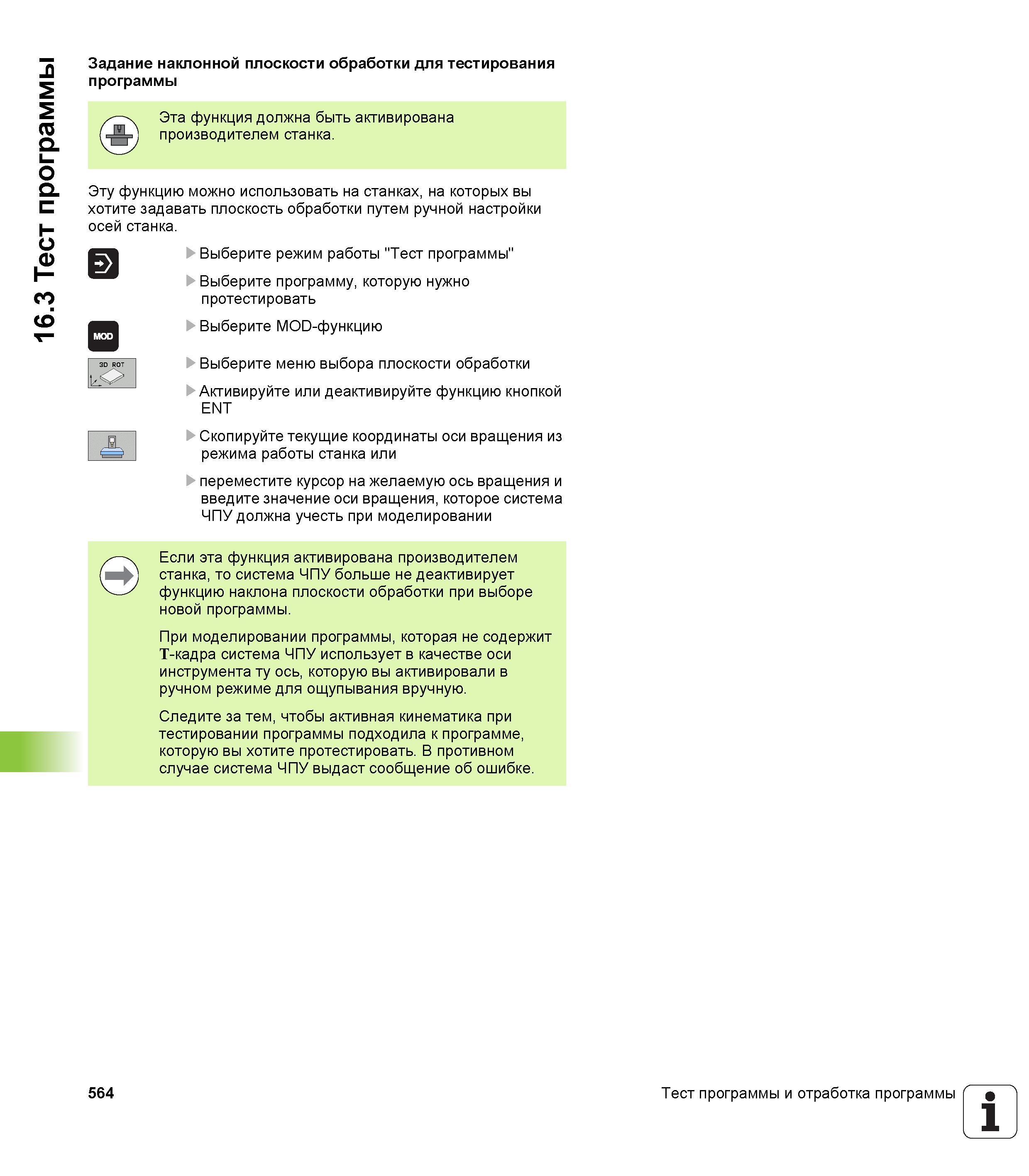

16.3 Тест программы Задание наклонной плоскости обработки для тестирования программы Эта функция должна быть активирована производителем станка. Эту функцию можно использовать на станках, на которых вы хотите задавать плоскость обработки путем ручной настройки осей станка. Выберите режим работы "Тест программы" Выберите программу, которую нужно протестировать Выберите MOD-функцию Выберите меню выбора плоскости обработки Активируйте или деактивируйте функцию кнопкой ENT Скопируйте текущие координаты оси вращения из режима работы станка или переместите курсор на желаемую ось вращения и введите значение оси вращения, которое система ЧПУ должна учесть при моделировании Если эта функция активирована производителем станка, то система ЧПУ больше не деактивирует функцию наклона плоскости обработки при выборе новой программы. При моделировании программы, которая не содержит T-кадра система ЧПУ использует в качестве оси инструмента ту ось, которую вы активировали в ручном режиме для ощупывания вручную. Следите за тем, чтобы активная кинематика при тестировании программы подходила к программе, которую вы хотите протестировать. В противном случае система ЧПУ выдаст сообщение об ошибке. 564 Тест программы и отработка программы 1
