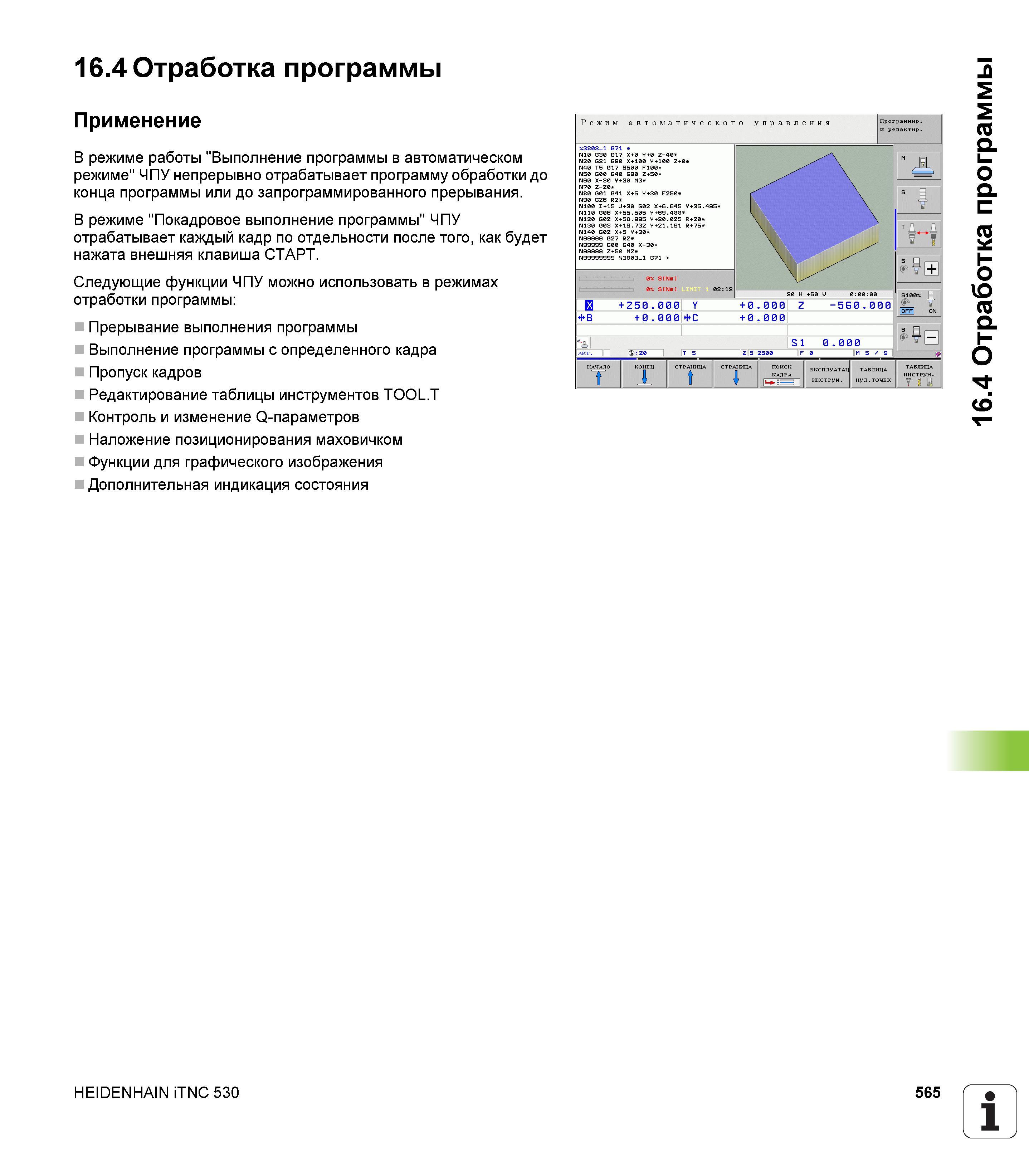

16.4 Отработка программы Применение В режиме работы "Выполнение программы в автоматическом режиме" ЧПУ непрерывно отрабатывает программу обработки до конца программы или до запрограммированного прерывания. В режиме "Покадровое выполнение программы" ЧПУ отрабатывает каждый кадр по отдельности после того, как будет нажата внешняя клавиша СТАРТ. Следующие функции ЧПУ можно использовать в режимах отработки программы Прерывание выполнения программы Выполнение программы с определенного кадра Пропуск кадров Редактирование таблицы инструментов TOOL.T Контроль и изменение Q-параметров Наложение позиционирования маховичком Функции для графического изображения Дополнительная индикация состояния Режим автоматического управления программир. 3803-1 G71 N10 Б30 G17 Х+0 V+0 Z-40 N20 G31 Б90 X+100 V+100 Z+0 N40 Т5 G17 S500 F100 N50 Б00 Б40 Б90 Z+50 NH0 X-30 V+30 М3 N70 Z-20 N80 Б01 G41 X+5 V+30 F250 N90 Б26 R2- N100 1+15 J+30 Б02 X+6.645 V+35.495 N110 Б0В X+55.505 V+B9.488 N120 Б02 X+58.995 V+30.025 R+20 N130 Б03 Х+19.732 V+21.191 R+75 N140 Б02 X+5 V+30 N99999 Б27 R2 N99999 Б00 Б40 Х-30 N99999 Z+50 М2 N99999999 3803-1 Б71 м Jb s Д IHJ 1 1 ЕВ 0 5 Nm 30 Н +Б0 V 0:00:00 S100 Л у И +250.000 Y +0.000 Z - 5 Б 0 . 0 0 0 ФВ + 0.000 ФС + 0 . 000 I J- S1 0.000 АКТ. ф:20 Т 5 Z 5 2500 F 0 М 5 / 9 НАЧАЛО КОНЕЦ СТРАНИЦА СТРАНИЦА ПОИСК ЭКСГТЛУАТАЦ ТАБЛИЦА 1 ТАБЛИЦА А 1 Д 1 КАДРА инструм. II I Ii-m-M 1 инстрУм- нул.ТОЧЕК | 7 | Ц HEIDENHAIN iTNC 530 565 1 16.4 Отработка программы
