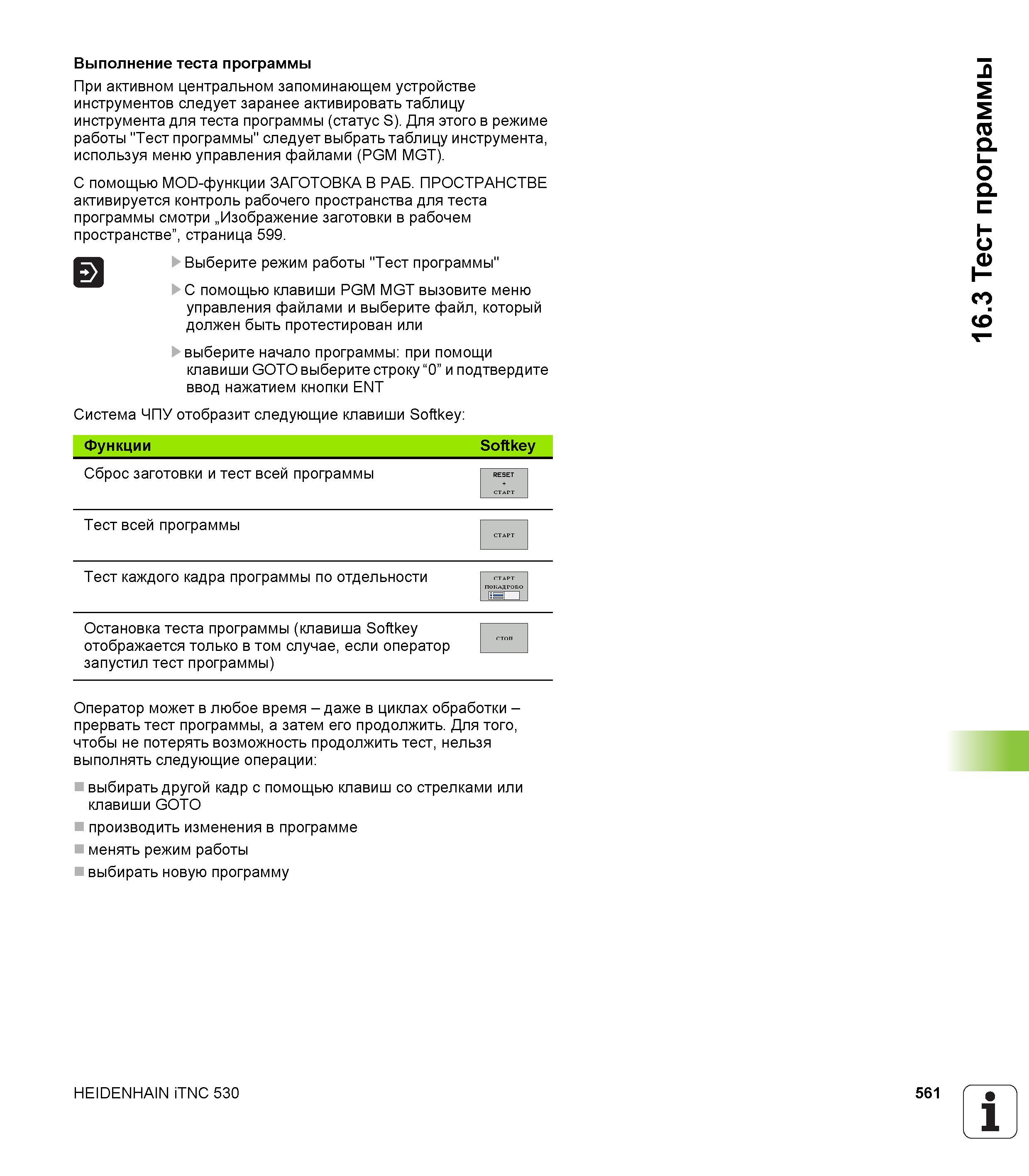

Выполнение теста программы При активном центральном запоминающем устройстве инструментов следует заранее активировать таблицу инструмента для теста программы (статус S). Для этого в режиме работы "Тест программы" следует выбрать таблицу инструмента, используя меню управления файлами (PGM MGT). С помощью MOD-функции ЗАГОТОВКА В РАБ. ПРОСТРАНСТВЕ активируется контроль рабочего пространства для теста программы смотри „Изображение заготовки в рабочем пространстве”, страница 599. Выберите режим работы "Тест программы" С помощью клавиши PGM MGT вызовите меню управления файлами и выберите файл, который должен быть протестирован или выберите начало программы при помощи клавиши GOTO выберите строку “0” и подтвердите ввод нажатием кнопки ENT Система ЧПУ отобразит следующие клавиши Softkey Функции Softkey Сброс заготовки и тест всей программы RESET Тест всей программы СТАРТ Тест каждого кадра программы по отдельности ПОКАДРОВО Остановка теста программы (клавиша Softkey отображается только в том случае, если оператор запустил тест программы) Оператор может в любое время - даже в циклах обработки -прервать тест программы, а затем его продолжить. Для того, чтобы не потерять возможность продолжить тест, нельзя выполнять следующие операции выбирать другой кадр с помощью клавиш со стрелками или клавиши GOTO производить изменения в программе менять режим работы выбирать новую программу HEIDENHAIN iTNC 530 561 1 16.3 Тест программы
