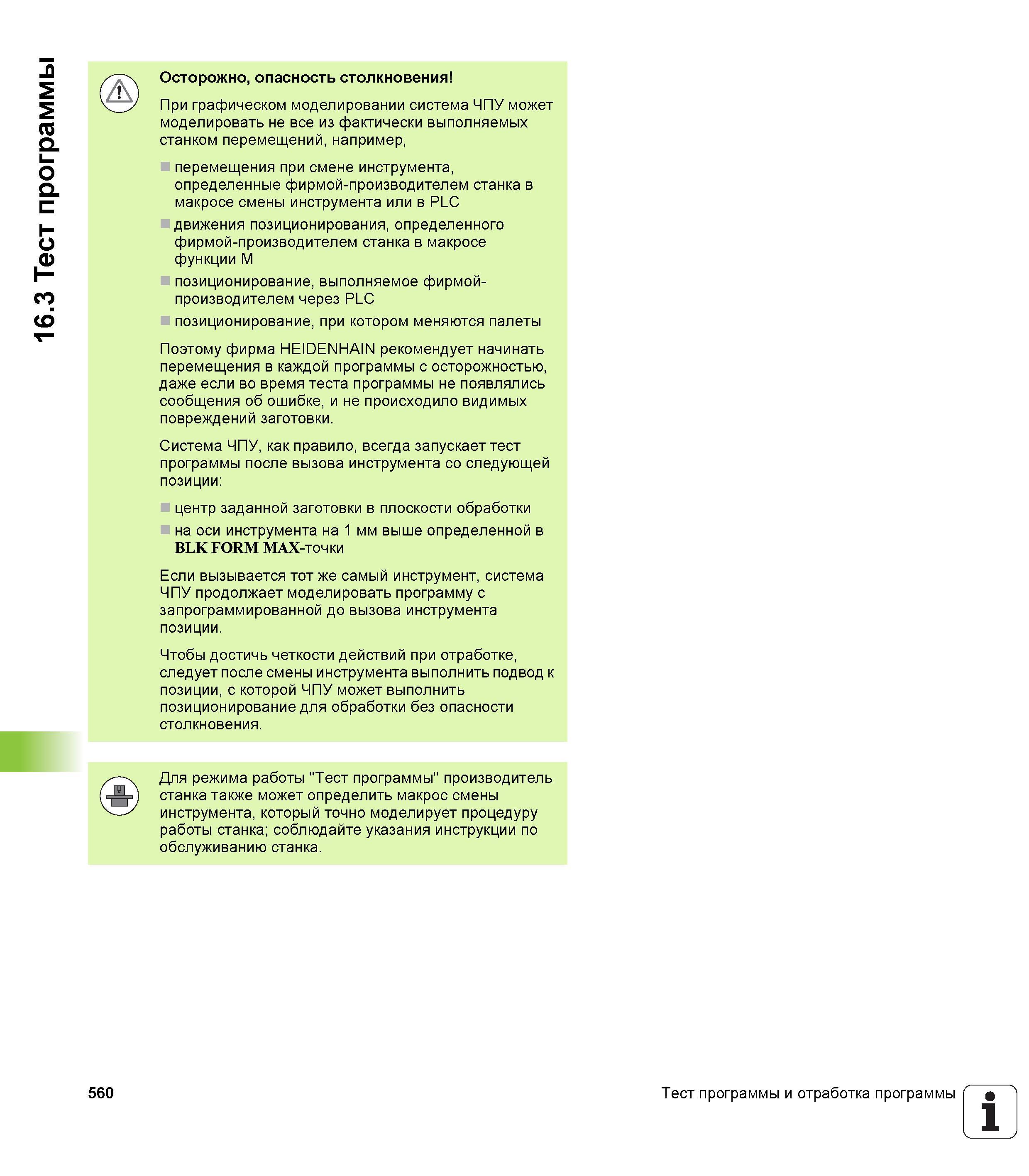

560 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.560

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 560 0560 Lab2u

16.3 Тест программы Для режима работы "Тест программы" производитель станка также может определить макрос смены инструмента, который точно моделирует процедуру работы станка; соблюдайте указания инструкции по обслуживанию станка. Осторожно, опасность столкновения При графическом моделировании система ЧПУ может моделировать не все из фактически выполняемых станком перемещений, например, перемещения при смене инструмента, определенные фирмой-производителем станка в макросе смены инструмента или в PLC движения позиционирования, определенного фирмой-производителем станка в макросе функции М позиционирование, выполняемое фирмой-производителем через PLC позиционирование, при котором меняются палеты Поэтому фирма HEIDENHAIN рекомендует начинать перемещения в каждой программы с осторожностью, даже если во время теста программы не появлялись сообщения об ошибке, и не происходило видимых повреждений заготовки. Система ЧПУ, как правило, всегда запускает тест программы после вызова инструмента со следующей позиции центр заданной заготовки в плоскости обработки на оси инструмента на 1 мм выше определенной в BLK FORM MAX-точки Если вызывается тот же самый инструмент, система ЧПУ продолжает моделировать программу с запрограммированной до вызова инструмента позиции. Чтобы достичь четкости действий при отработке, следует после смены инструмента выполнить подвод к позиции, с которой ЧПУ может выполнить позиционирование для обработки без опасности столкновения. 560 Тест программы и отработка программы 1
