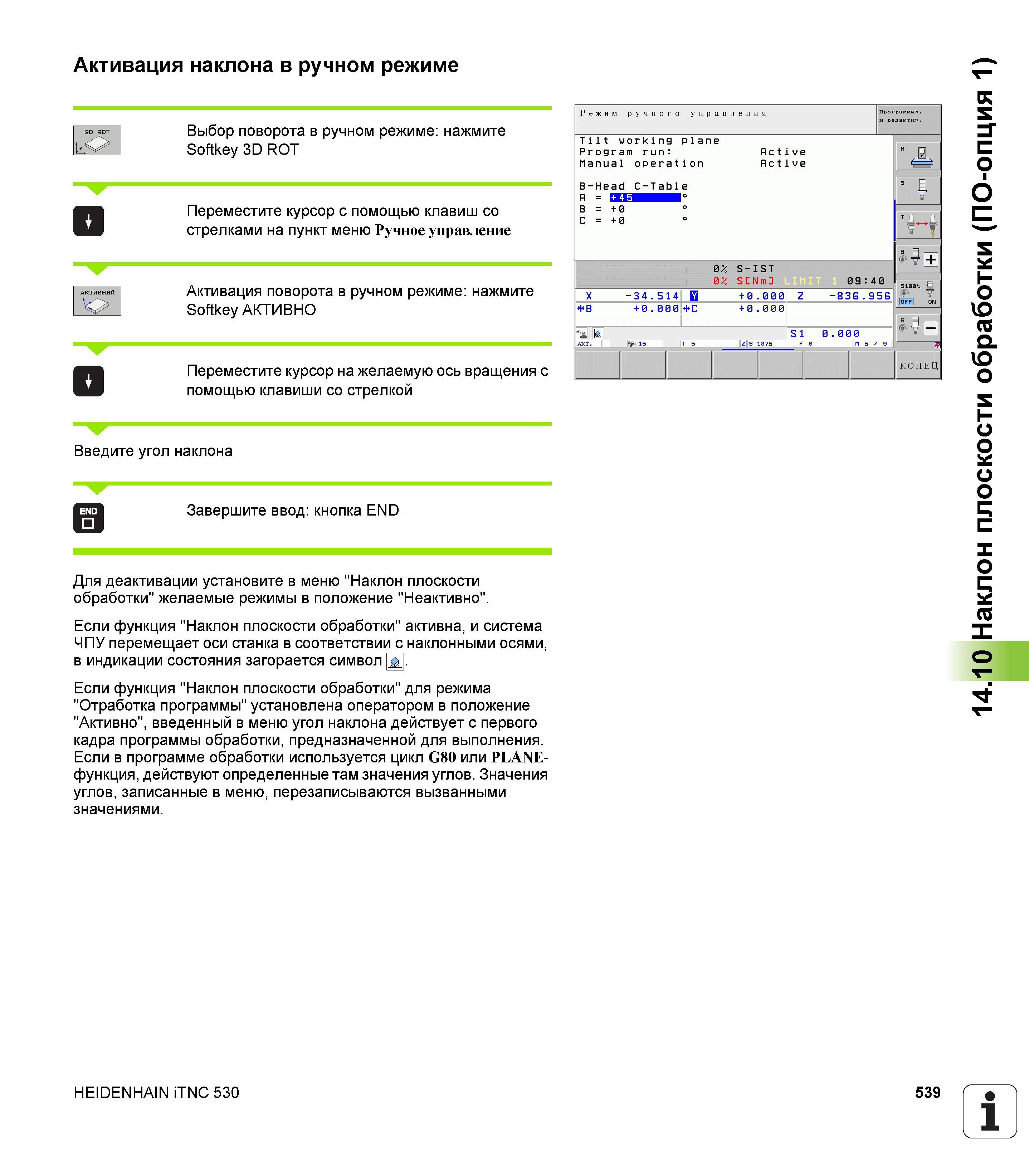

Активация наклона в ручном режиме зо rot Выбор поворота в ручном режиме нажмите ti-O Softkey 3D ROT Переместите курсор с помощью клавиш со стрелками на пункт меню Ручное управление АКТИВНЫЙ Активация поворота в ручном режиме нажмите Softkey АКТИВНО Переместите курсор на желаемую ось вращения с помощью клавиши со стрелкой Режим ручного управления Программир. Tilt working plane Program run Active Manual operation Active В-Head C-Table n = В = +0 ° С = +0 ° S j|| ’H 2°/0 S-IST ML I M I T li SI 00 ill I T |OFF| on X -34.5 14 +0.000 Z -83Б.Э5Б ФВ + 0 . 000 ФС + 0 . 000 If в SI 0 . 000 |AKT. ф:1Б \J_S ZS 1875 F 0 M 5 X 9 | Ш 1 1 КОНЕЦ Введите угол наклона Завершите ввод кнопка END Для деактивации установите в меню "Наклон плоскости обработки" желаемые режимы в положение "Неактивно". Если функция "Наклон плоскости обработки" активна, и система ЧПУ перемещает оси станка в соответствии с наклонными осями, в индикации состояния загорается символ Если функция "Наклон плоскости обработки" для режима "Отработка программы" установлена оператором в положение "Активно", введенный в меню угол наклона действует с первого кадра программы обработки, предназначенной для выполнения. Если в программе обработки используется цикл G80 или PLANE-функция, действуют определенные там значения углов. Значения углов, записанные в меню, перезаписываются вызванными значениями. HEIDENHAIN iTNC 530 539 1 14.10 Наклон плоскости обработки (ПО-опция 1)
