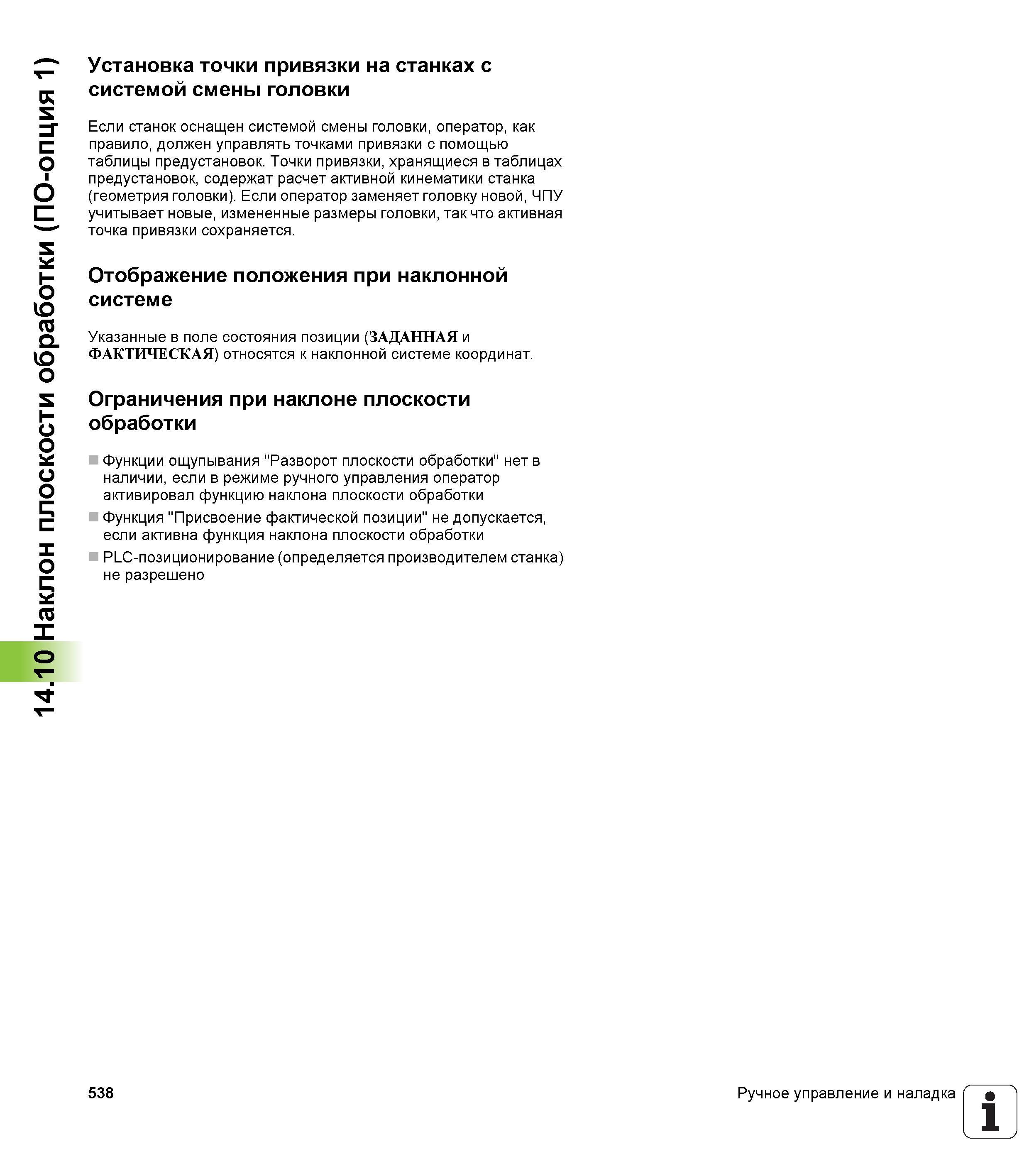

14.10 Наклон плоскости обработки (ПО-опция 1) Установка точки привязки на станках с системой смены головки Если станок оснащен системой смены головки, оператор, как правило, должен управлять точками привязки с помощью таблицы предустановок. Точки привязки, хранящиеся в таблицах предустановок, содержат расчет активной кинематики станка (геометрия головки). Если оператор заменяет головку новой, ЧПУ учитывает новые, измененные размеры головки, так что активная точка привязки сохраняется. Отображение положения при наклонной системе Указанные в поле состояния позиции (ЗАДАННАЯ и ФАКТИЧЕСКАЯ) относятся к наклонной системе координат. Ограничения при наклоне плоскости обработки Функции ощупывания "Разворот плоскости обработки" нет в наличии, если в режиме ручного управления оператор активировал функцию наклона плоскости обработки Функция "Присвоение фактической позиции" не допускается, если активна функция наклона плоскости обработки PLC-позиционирование(определяется производителем станка) не разрешено 538 Ручное управление и наладка 1
