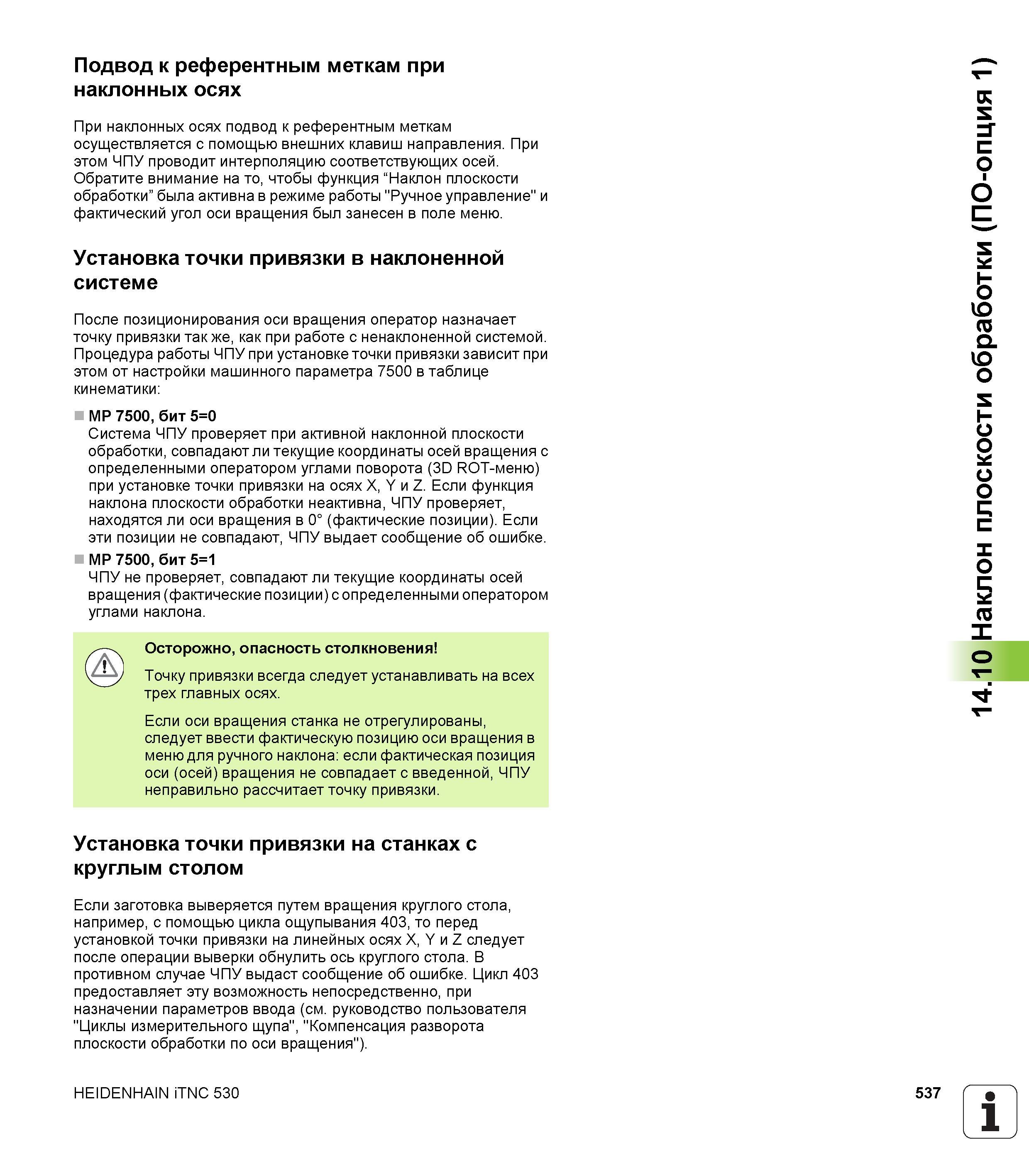

537 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.537

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 537 0537 Lab2u

Подвод к референтным меткам при наклонных осях При наклонных осях подвод к референтным меткам осуществляется с помощью внешних клавиш направления. При этом ЧПУ проводит интерполяцию соответствующих осей. Обратите внимание на то, чтобы функция “Наклон плоскости обработки” была активна в режиме работы " Ручное управление" и фактический угол оси вращения был занесен в поле меню. Установка точки привязки в наклоненной системе После позиционирования оси вращения оператор назначает точку привязки так же, как при работе с ненаклоненной системой. Процедура работы ЧПУ при установке точки привязки зависит при этом от настройки машинного параметра 7500 в таблице кинематики MP 7500, бит 5=0 Система ЧПУ проверяет при активной наклонной плоскости обработки, совпадают ли текущие координаты осей вращения с определенными оператором углами поворота (3D ROT-меню) при установке точки привязки на осях X, Y и Z. Если функция наклона плоскости обработки неактивна, ЧПУ проверяет, находятся ли оси вращения в 0° (фактические позиции). Если эти позиции не совпадают, ЧПУ выдает сообщение об ошибке. MP 7500, бит 5=1 ЧПУ не проверяет, совпадают ли текущие координаты осей вращения (фактические позиции) с определенными оператором углами наклона. Осторожно, опасность столкновения Точку привязки всегда следует устанавливать на всех трех главных осях. Если оси вращения станка не отрегулированы, следует ввести фактическую позицию оси вращения в меню для ручного наклона если фактическая позиция оси (осей) вращения не совпадает с введенной, ЧПУ неправильно рассчитает точку привязки. Установка точки привязки на станках с круглым столом Если заготовка выверяется путем вращения круглого стола, например, с помощью цикла ощупывания 403, то перед установкой точки привязки на линейных осях X, Y и Z следует после операции выверки обнулить ось круглого стола. В противном случае ЧПУ выдаст сообщение об ошибке. Цикл 403 предоставляет эту возможность непосредственно, при назначении параметров ввода (см. руководство пользователя "Циклы измерительного щупа", "Компенсация разворота плоскости обработки по оси вращения"). HEIDENHAIN iTNC 530 537 1 14.10 Наклон плоскости обработки (ПО-опция 1)
