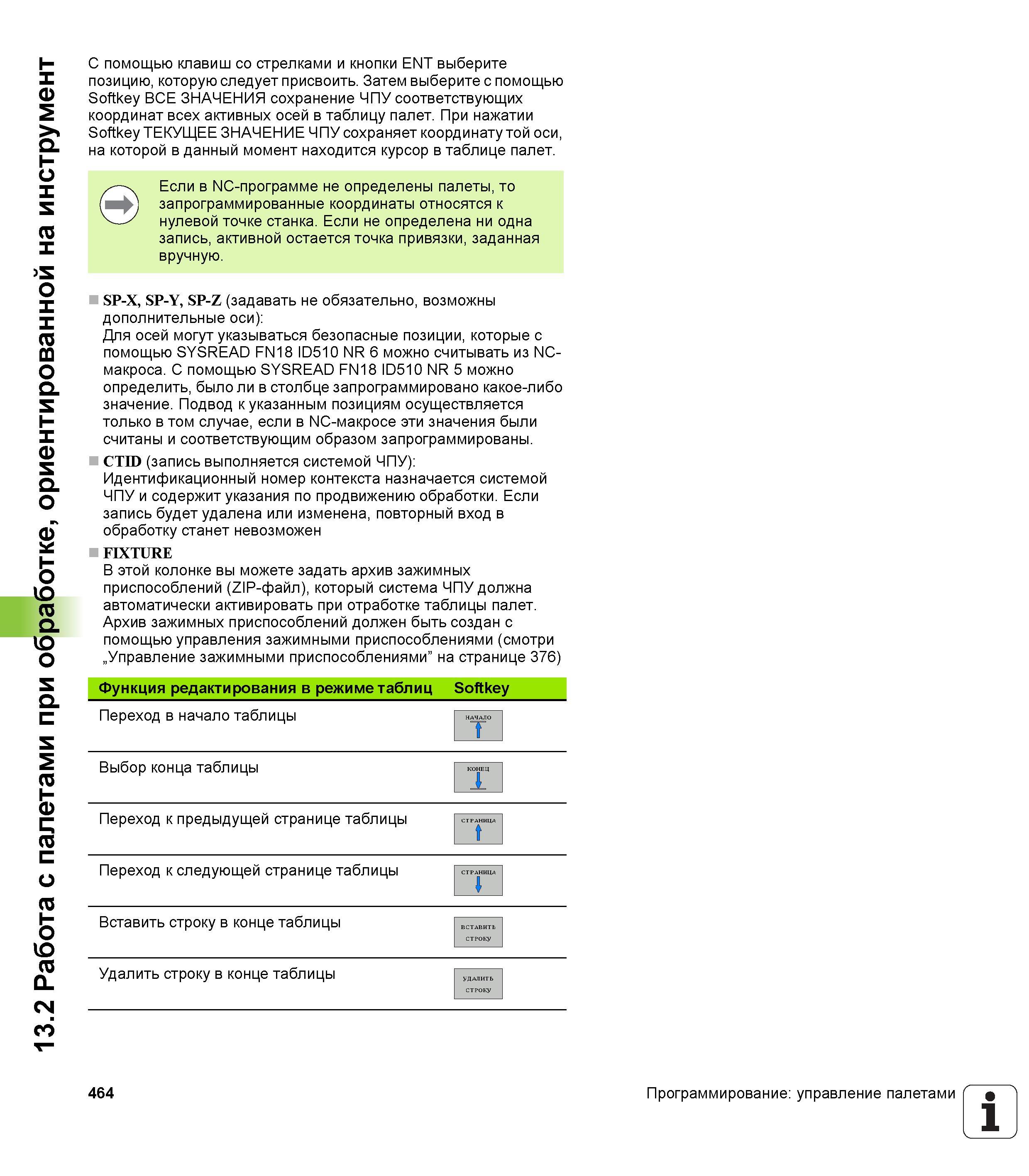

13.2 Работа с палетами при обработке, ориентированной на инструмент С помощью клавиш со стрелками и кнопки ENT выберите позицию, которую следует присвоить. Затем выберите с помощью Softkey ВСЕ ЗНАЧЕНИЯ сохранение ЧПУ соответствующих координат всех активных осей в таблицу палет. При нажатии Softkey ТЕКУЩЕЕ ЗНАЧЕНИЕ ЧПУ сохраняет координату той оси, на которой в данный момент находится курсор в таблице палет. Если в NC-программе не определены палеты, то запрограммированные координаты относятся к нулевой точке станка. Если не определена ни одна запись, активной остается точка привязки, заданная вручную. SP-X, SP-Y, SP-Z (задавать не обязательно, возможны дополнительные оси) Для осей могут указываться безопасные позиции, которые с помощью SySrEAD FN18 ID510 NR 6 можно считывать из NC-макроса. С помощью SYSREAD FN18 ID510 NR 5 можно определить, было ли в столбце запрограммировано какое-либо значение. Подвод к указанным позициям осуществляется только в том случае, если в NC-макросе эти значения были считаны и соответствующим образом запрограммированы. CTID (запись выполняется системой ЧПУ) Идентификационный номер контекста назначается системой ЧПУ и содержит указания по продвижению обработки. Если запись будет удалена или изменена, повторный вход в обработку станет невозможен FIXTURE В этой колонке вы можете задать архив зажимных приспособлений (ZIP-файл), который система ЧПУ должна автоматически активировать при отработке таблицы палет. Архив зажимных приспособлений должен быть создан с помощью управления зажимными приспособлениями (смотри „Управление зажимными приспособлениями” на странице 376) Функция редактирования в режиме таблиц Softkey Переход в начало таблицы Выбор конца таблицы ± Переход к предыдущей странице таблицы Переход к следующей странице таблицы СТРАНИЦА Л Вставить строку в конце таблицы ВСТАВИТЬ строку Удалить строку в конце таблицы УДАЛИТЬ строку 464 Программирование управление палетами 1
