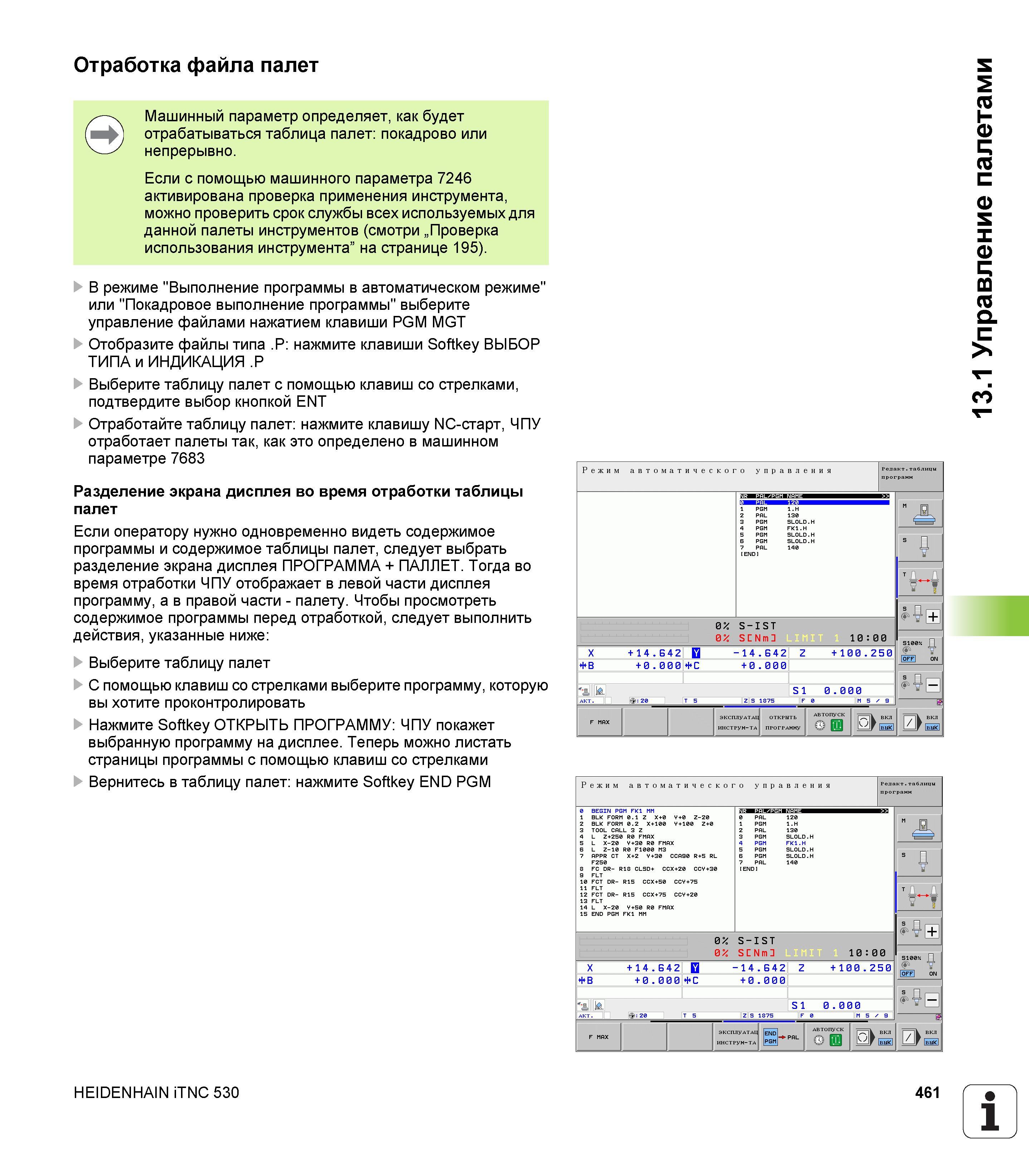

461 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.461

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 461 0461 Lab2u

Отработка файла палет Машинный параметр определяет, как будет отрабатываться таблица палет покадрово или непрерывно. Если с помощью машинного параметра 7246 активирована проверка применения инструмента, можно проверить срок службы всех используемых для данной палеты инструментов (смотри „Проверка использования инструмента” на странице 195). В режиме "Выполнение программы в автоматическом режиме" или "Покадровое выполнение программы" выберите управление файлами нажатием клавиши PGM MGT Отобразите файлы типа .P нажмите клавиши Softkey ВЫБОР ТИПА и ИНДИКАЦИЯ .P Выберите таблицу палет с помощью клавиш со стрелками, подтвердите выбор кнопкой ENT Отработайте таблицу палет нажмите клавишу NC-старт, ЧПУ отработает палеты так, как это определено в машинном параметре 7683 Разделение экрана дисплея во время отработки таблицы палет Если оператору нужно одновременно видеть содержимое программы и содержимое таблицы палет, следует выбрать разделение экрана дисплея ПРОГРАММА + ПАЛЛЕТ. Тогда во время отработки ЧПУ отображает в левой части дисплея программу, а в правой части - палету. Чтобы просмотреть содержимое программы перед отработкой, следует выполнить действия, указанные ниже Выберите таблицу палет С помощью клавиш со стрелками выберите программу, которую вы хотите проконтролировать Нажмите Softkey ОТКРЫТЬ ПРОГРАММУ ЧПУ покажет выбранную программу на дисплее. Теперь можно листать страницы программы с помощью клавиш со стрелками Вернитесь в таблицу палет нажмите Softkey END PGM HEIDENHAIN iTNC 530 461 1 13.1 Управление палетами
