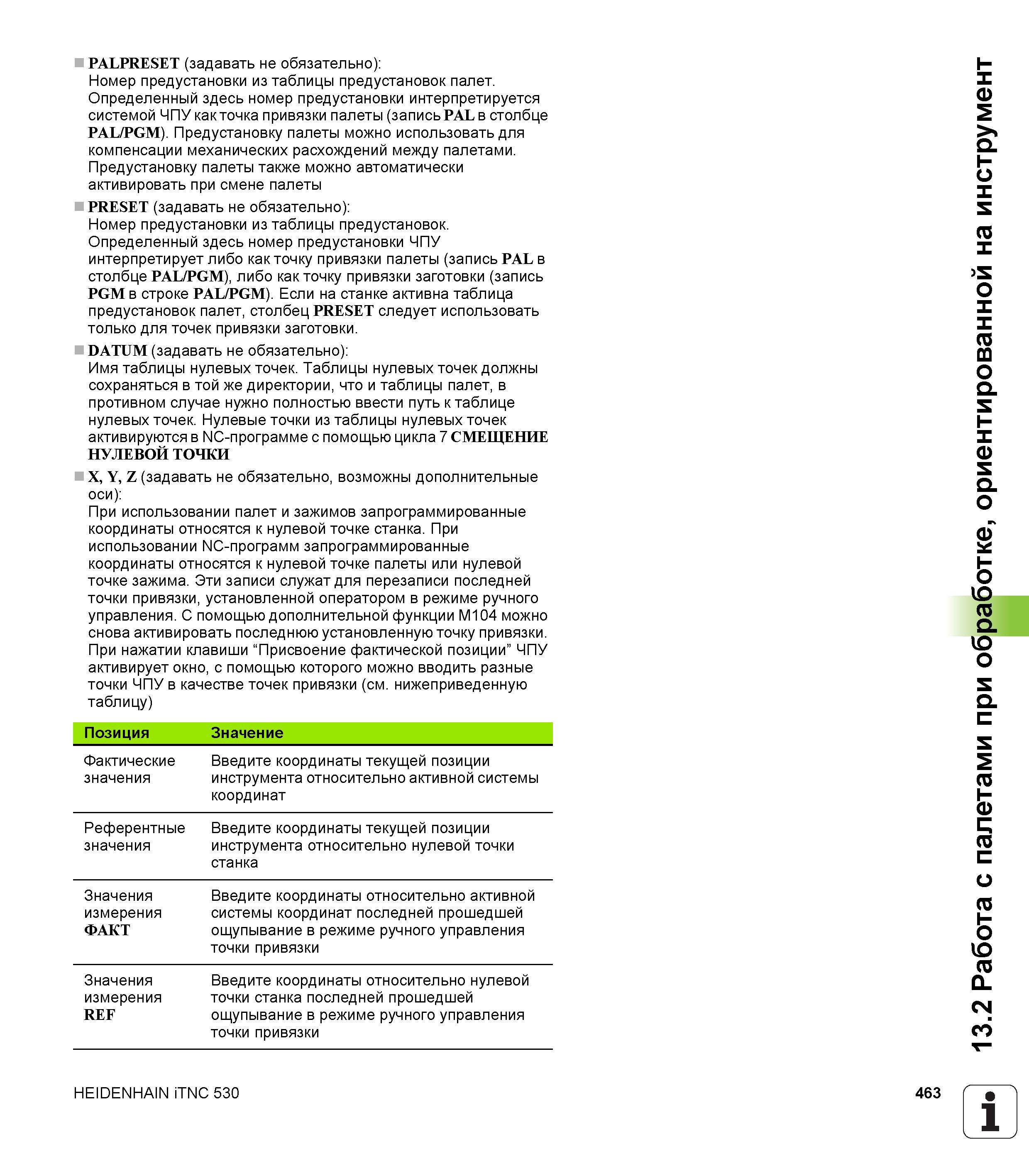

463 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.463

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 463 0463 Lab2u

PALPRESET (задавать не обязательно) Номер предустановки из таблицы предустановок палет. Определенный здесь номер предустановки интерпретируется системой ЧПУ как точка привязки палеты (запись PAL в столбце PAL/PGM). Предустановку палеты можно использовать для компенсации механических расхождений между палетами. Предустановку палеты также можно автоматически активировать при смене палеты PRESET (задавать не обязательно) Номер предустановки из таблицы предустановок. Определенный здесь номер предустановки ЧПУ интерпретирует либо как точку привязки палеты (запись PAL в столбце PAL/PGM), либо как точку привязки заготовки (запись PGM в строке PAL/PGM). Если на станке активна таблица предустановок палет, столбец PRESET следует использовать только для точек привязки заготовки. DATUM (задавать не обязательно) Имя таблицы нулевых точек. Таблицы нулевых точек должны сохраняться в той же директории, что и таблицы палет, в противном случае нужно полностью ввести путь к таблице нулевых точек. Нулевые точки из таблицы нулевых точек активируются в NC-программе с помощью цикла 7 СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ X, Y, Z (задавать не обязательно, возможны дополнительные оси) При использовании палет и зажимов запрограммированные координаты относятся к нулевой точке станка. При использовании NC-программ запрограммированные координаты относятся к нулевой точке палеты или нулевой точке зажима. Эти записи служат для перезаписи последней точки привязки, установленной оператором в режиме ручного управления. С помощью дополнительной функции M104 можно снова активировать последнюю установленную точку привязки. При нажатии клавиши “Присвоение фактической позиции” ЧПУ активирует окно, с помощью которого можно вводить разные точки ЧПу в качестве точек привязки (см. нижеприведенную таблицу) Позиция Значение Фактические Введите координаты текущей позиции значения инструмента относительно активной системы координат Референтные Введите координаты текущей позиции значения инструмента относительно нулевой точки станка Значения Введите координаты относительно активной измерения системы координат последней прошедшей ФАКТ ощупывание в режиме ручного управления точки привязки Значения Введите координаты относительно нулевой измерения точки станка последней прошедшей REF ощупывание в режиме ручного управления точки привязки HEIDENHAIN iTNC 530 463 1 13.2 Работа с палетами при обработке, ориентированной на инструмент
