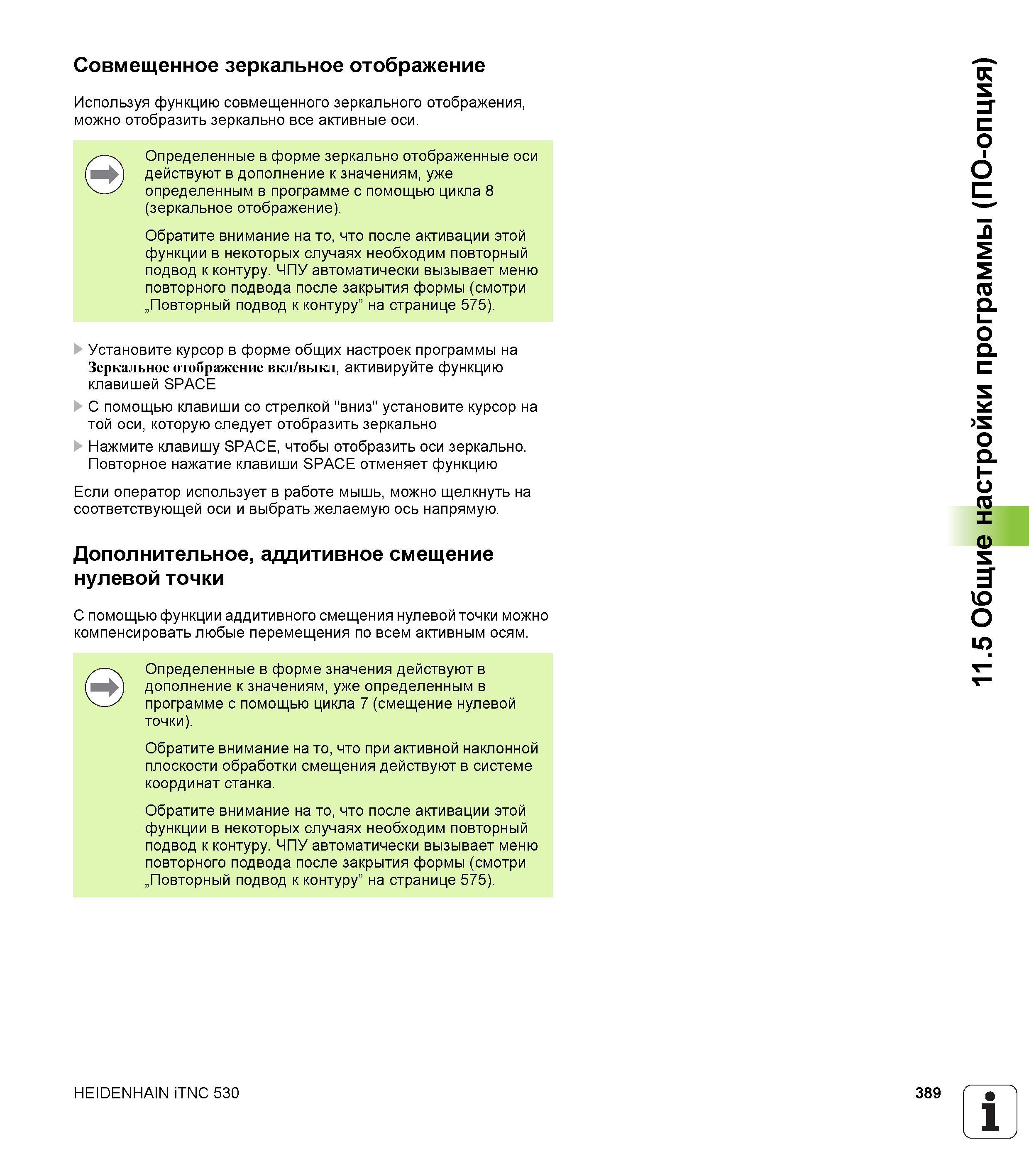

389 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.389

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 389 0389 Lab2u

Совмещенное зеркальное отображение Используя функцию совмещенного зеркального отображения, можно отобразить зеркально все активные оси. Определенные в форме зеркально отображенные оси действуют в дополнение к значениям, уже определенным в программе с помощью цикла 8 (зеркальное отображение). Обратите внимание на то, что после активации этой функции в некоторых случаях необходим повторный подвод к контуру. ЧПУ автоматически вызывает меню повторного подвода после закрытия формы (смотри „Повторный подвод к контуру” на странице 575). Установите курсор в форме общих настроек программы на Зеркальное отображение вкл/выкл, активируйте функцию клавишей SPACE С помощью клавиши со стрелкой "вниз" установите курсор на той оси, которую следует отобразить зеркально Нажмите клавишу SPACE, чтобы отобразить оси зеркально. Повторное нажатие клавиши SPACE отменяет функцию Если оператор использует в работе мышь, можно щелкнуть на соответствующей оси и выбрать желаемую ось напрямую. Дополнительное, аддитивное смещение нулевой точки С помощью функции аддитивного смещения нулевой точки можно компенсировать любые перемещения по всем активным осям. Определенные в форме значения действуют в дополнение к значениям, уже определенным в программе с помощью цикла 7 (смещение нулевой точки). Обратите внимание на то, что при активной наклонной плоскости обработки смещения действуют в системе координат станка. Обратите внимание на то, что после активации этой функции в некоторых случаях необходим повторный подвод к контуру. ЧПУ автоматически вызывает меню повторного подвода после закрытия формы (смотри „Повторный подвод к контуру” на странице 575). HEIDENHAIN iTNC 530 389 1 11.5 Общие настройки программы (ПО-опция)
