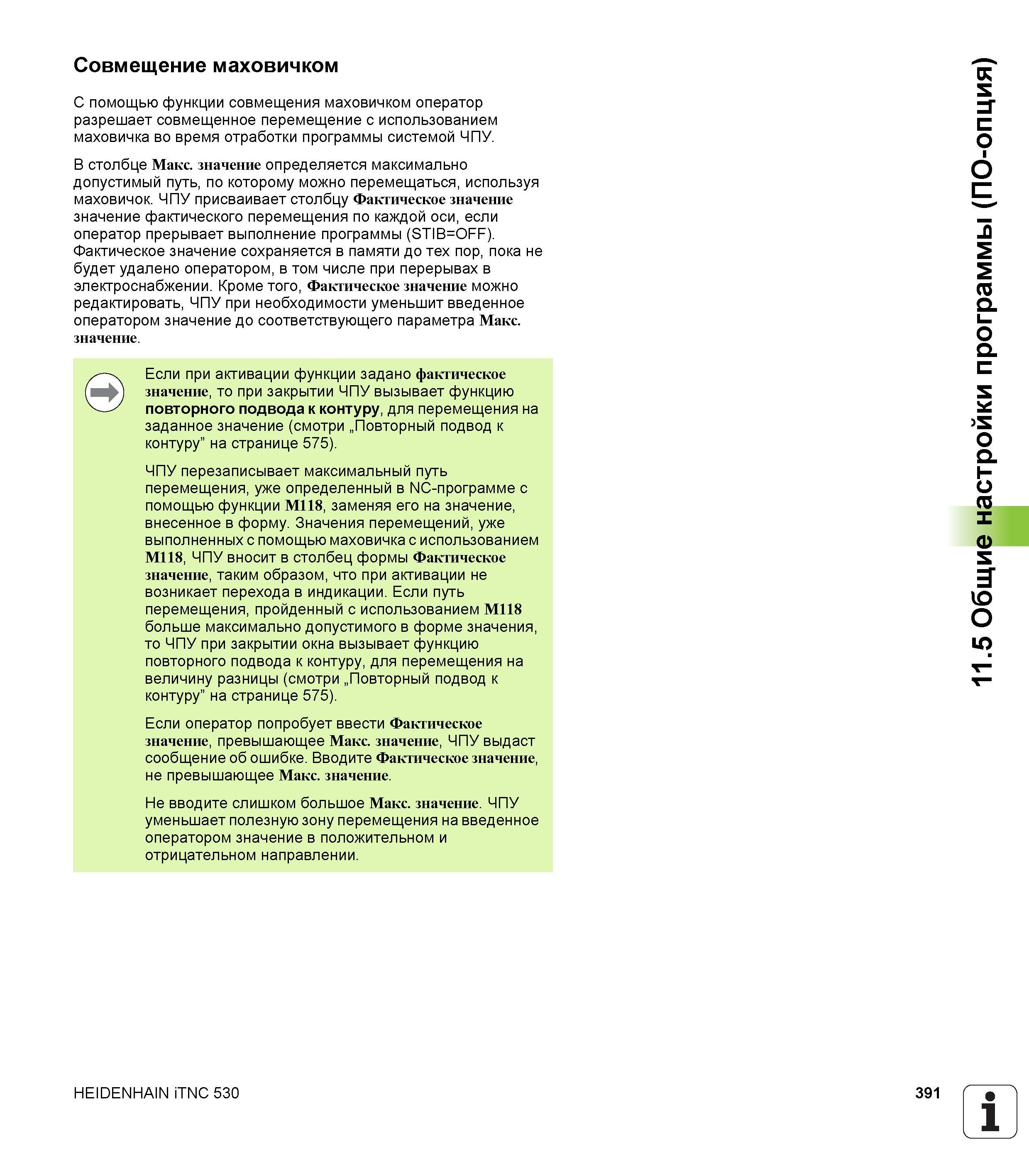

Совмещение маховичком С помощью функции совмещения маховичком оператор разрешает совмещенное перемещение с использованием маховичка во время отработки программы системой ЧПУ. В столбце Макс. значение определяется максимально допустимый путь, по которому можно перемещаться, используя маховичок. ЧПУ присваивает столбцу Фактическое значение значение фактического перемещения по каждой оси, если оператор прерывает выполнение программы (STIB=OFF). Фактическое значение сохраняется в памяти до тех пор, пока не будет удалено оператором, в том числе при перерывах в электроснабжении. Кроме того, Фактическое значение можно редактировать, ЧПУ при необходимости уменьшит введенное оператором значение до соответствующего параметра Макс. значение. Если при активации функции задано фактическое значение, то при закрытии ЧПУ вызывает функцию повторного подвода к контуру, для перемещения на заданное значение (смотри „Повторный подвод к контуру” на странице 575). ЧПУ перезаписывает максимальный путь перемещения, уже определенный в NC-программе с помощью функции М118, заменяя его на значение, внесенное в форму. Значения перемещений, уже выполненных с помощью маховичка с использованием М118, ЧПУ вносит в столбец формы Фактическое значение, таким образом, что при активации не возникает перехода в индикации. Если путь перемещения, пройденный с использованием М118 больше максимально допустимого в форме значения, то ЧПУ при закрытии окна вызывает функцию повторного подвода к контуру, для перемещения на величину разницы (смотри „Повторный подвод к контуру” на странице 575). Если оператор попробует ввести Фактическое значение, превышающее Макс. значение, ЧПУ выдаст сообщение об ошибке. Вводите Фактическое значение, не превышающее Макс. значение. Не вводите слишком большое Макс. значение. ЧПУ уменьшает полезную зону перемещения на введенное оператором значение в положительном и отрицательном направлении. HEIDENHAIN iTNC 530 391 1 11.5 Общие настройки программы (ПО-опция)
