387 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.387

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 387 0387 Lab2u

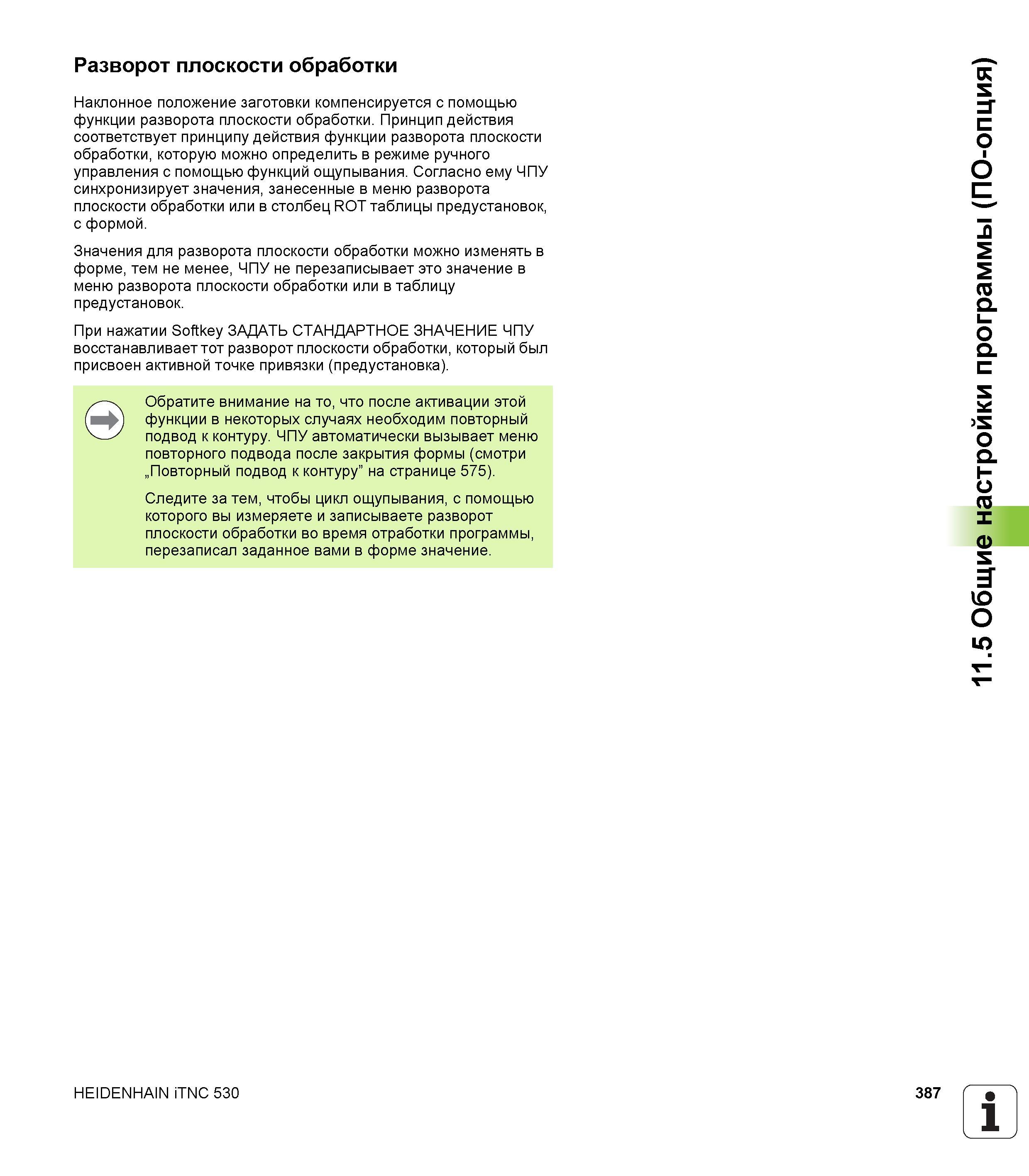

Разворот плоскости обработки Наклонное положение заготовки компенсируется с помощью функции разворота плоскости обработки. Принцип действия соответствует принципу действия функции разворота плоскости обработки, которую можно определить в режиме ручного управления с помощью функций ощупывания. Согласно ему ЧПУ синхронизирует значения, занесенные в меню разворота плоскости обработки или в столбец ROT таблицы предустановок, с формой. Значения для разворота плоскости обработки можно изменять в форме, тем не менее, ЧПУ не перезаписывает это значение в меню разворота плоскости обработки или в таблицу предустановок. При нажатии Softkey ЗАДАТЬ СТАНДАРТНОЕ ЗНАЧЕНИЕ ЧПУ восстанавливает тот разворот плоскости обработки, который был присвоен активной точке привязки (предустановка). Обратите внимание на то, что после активации этой функции в некоторых случаях необходим повторный подвод к контуру. ЧПУ автоматически вызывает меню повторного подвода после закрытия формы (смотри „Повторный подвод к контуру” на странице 575). Следите за тем, чтобы цикл ощупывания, с помощью которого вы измеряете и записываете разворот плоскости обработки во время отработки программы, перезаписал заданное вами в форме значение. HEIDENHAIN iTNC 530 387 1 11.5 Общие настройки программы (ПО-опция)
