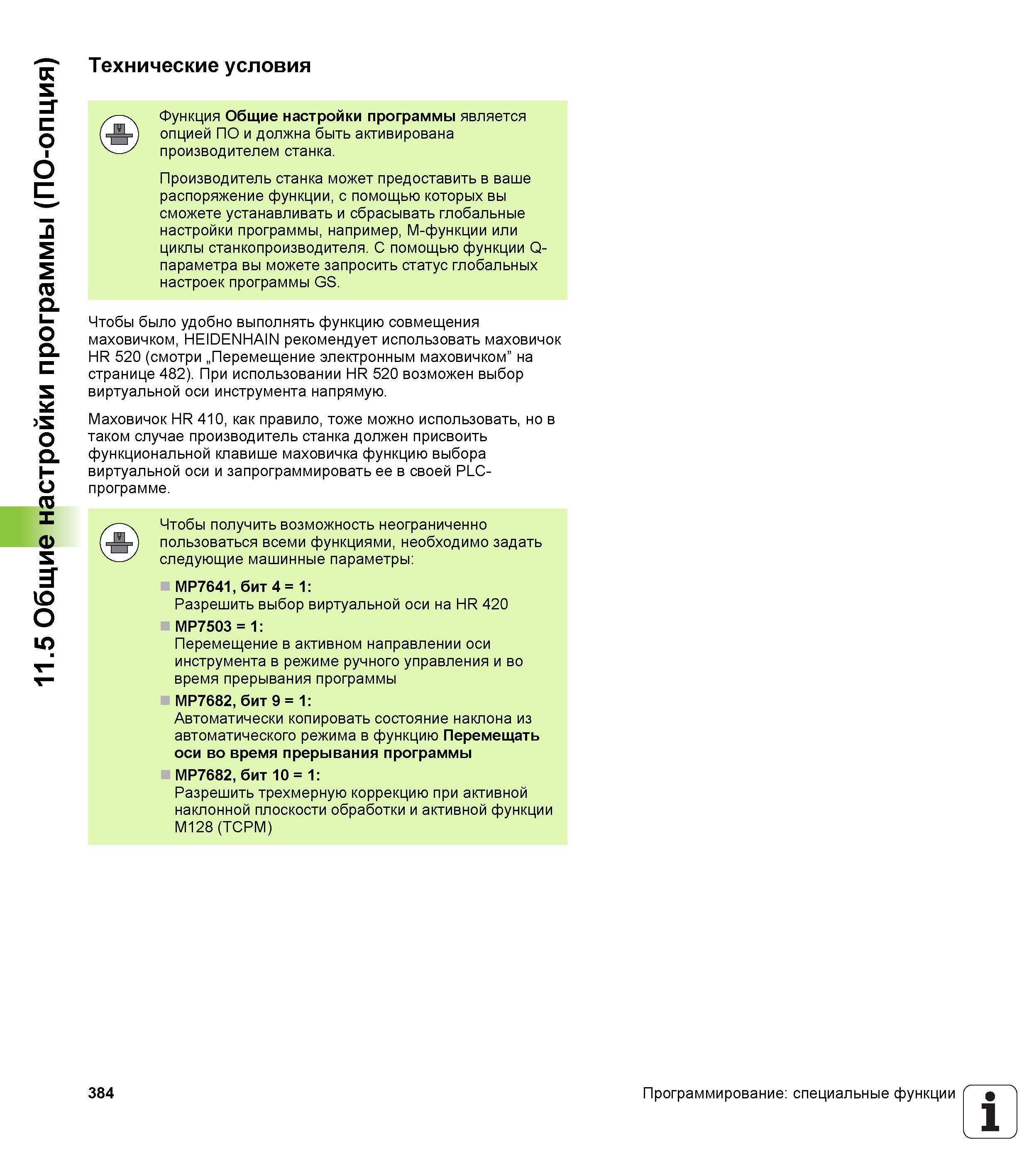

384 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.384

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 384 0384 Lab2u

11.5 Общие настройки программы (ПО-опция) Технические условия Функция Общие настройки программы является опцией ПО и должна быть активирована производителем станка. Производитель станка может предоставить в ваше распоряжение функции, с помощью которых вы сможете устанавливать и сбрасывать глобальные настройки программы, например, М-функции или циклы станкопроизводителя. С помощью функции Q-параметра вы можете запросить статус глобальных настроек программы GS. Чтобы было удобно выполнять функцию совмещения маховичком, HEIDENHAIN рекомендует использовать маховичок HR 520 (смотри „Перемещение электронным маховичком” на странице 482). При использовании HR 520 возможен выбор виртуальной оси инструмента напрямую. Маховичок HR 410, как правило, тоже можно использовать, но в таком случае производитель станка должен присвоить функциональной клавише маховичка функцию выбора виртуальной оси и запрограммировать ее в своей PLC-программе. Чтобы получить возможность неограниченно пользоваться всеми функциями, необходимо задать следующие машинные параметры MP7641, бит 4 = 1 Разрешить выбор виртуальной оси на HR 420 MP7503 = 1 Перемещение в активном направлении оси инструмента в режиме ручного управления и во время прерывания программы MP7682, бит 9 = 1 Автоматически копировать состояние наклона из автоматического режима в функцию Перемещать оси во время прерывания программы MP7682, бит 10 = 1 Разрешить трехмерную коррекцию при активной наклонной плоскости обработки и активной функции M128 (TCPM) 384 Программирование специальные функции 1
