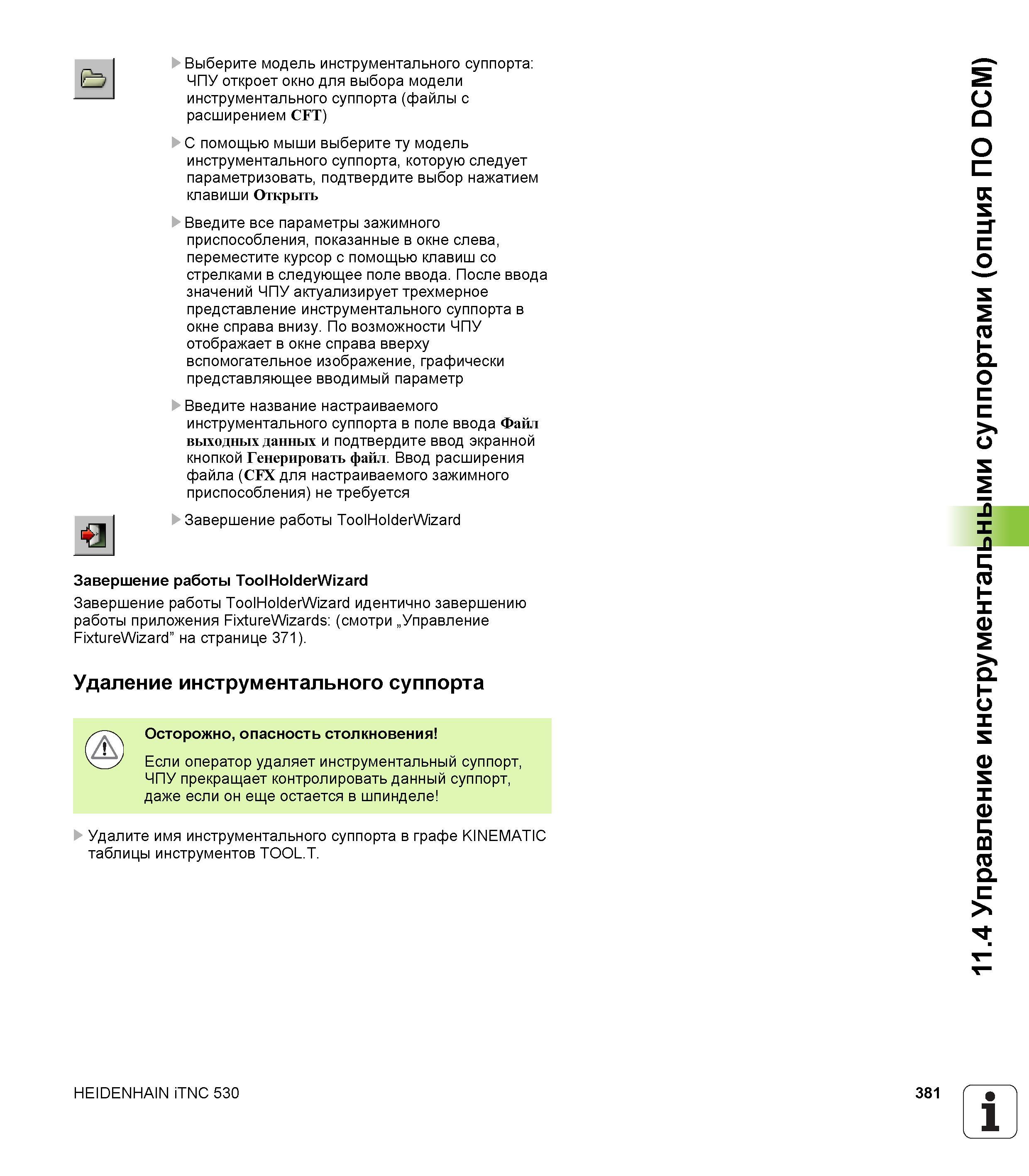

381 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.381

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 381 0381 Lab2u

t=D а Выберите модель инструментального суппорта ЧПУ откроет окно для выбора модели инструментального суппорта (файлы с расширением CFT) С помощью мыши выберите ту модель инструментального суппорта, которую следует параметризовать, подтвердите выбор нажатием клавиши Открыть Введите все параметры зажимного приспособления, показанные в окне слева, переместите курсор с помощью клавиш со стрелками в следующее поле ввода. После ввода значений ЧПУ актуализирует трехмерное представление инструментального суппорта в окне справа внизу. По возможности ЧПУ отображает в окне справа вверху вспомогательное изображение, графически представляющее вводимый параметр Введите название настраиваемого инструментального суппорта в поле ввода Файл выходных данных и подтвердите ввод экранной кнопкой Генерировать файл. Ввод расширения файла (CFX для настраиваемого зажимного приспособления) не требуется Завершение работы ToolHolderWizard Завершение работы ToolHolderWizard Завершение работы ToolHolderWizard идентично завершению работы приложения FixtureWizards (смотри „Управление FixtureWizard” на странице 371). Удаление инструментального суппорта Осторожно, опасность столкновения Если оператор удаляет инструментальный суппорт, ЧПУ прекращает контролировать данный суппорт, даже если он еще остается в шпинделе Удалите имя инструментального суппорта в графе KINEMATIC таблицы инструментов TOOL.T. HEIDENHAIN iTNC 530 381 1 11.4 Управление инструментальными суппортами (опция ПО DCM)
