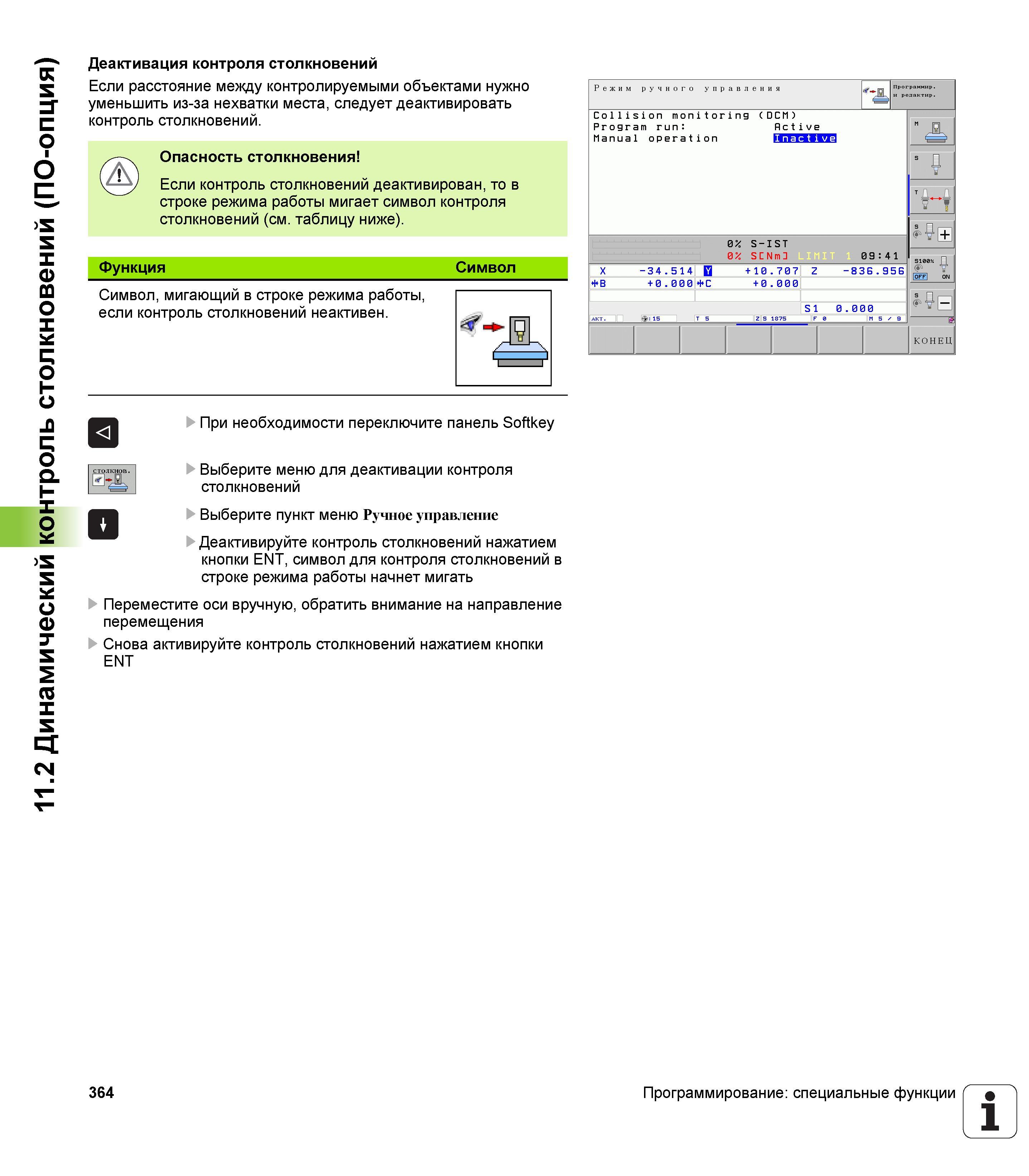

11.2 Динамический контроль столкновений (ПО-опция) Деактивация контроля столкновений Если расстояние между контролируемыми объектами нужно уменьшить из-за нехватки места, следует деактивировать контроль столкновений. Опасность столкновения Если контроль столкновений деактивирован, то в строке режима работы мигает символ контроля столкновений (см. таблицу ниже). Функция Символ Символ, мигающий в строке режима работы, если контроль столкновений неактивен. Режим ручного управления Collision monitoring (DCM) Program run Active Manual operation klibUI 13 S 'H 1+1 SI00% fH < i Q°/0 S-IST QX S N m Ц 0 9:41 X -34 .5 14 + 10 . 707 Z -83Б.95Б ФВ + 0.000 ФС + 0.000 Щв SI 0 . 000 АКТ. II ф 15 T 5 Z S 1875 F 0 M 5 ✓ 9 Ш КОНЕЦ При необходимости переключите панель Softkey к„ов. Выберите меню для деактивации контроля столкновений Выберите пункт меню Ручное управление Деактивируйте контроль столкновений нажатием кнопки ENT, символ для контроля столкновений в строке режима работы начнет мигать Переместите оси вручную, обратить внимание на направление перемещения Снова активируйте контроль столкновений нажатием кнопки ENT 364 Программирование специальные функции 1
