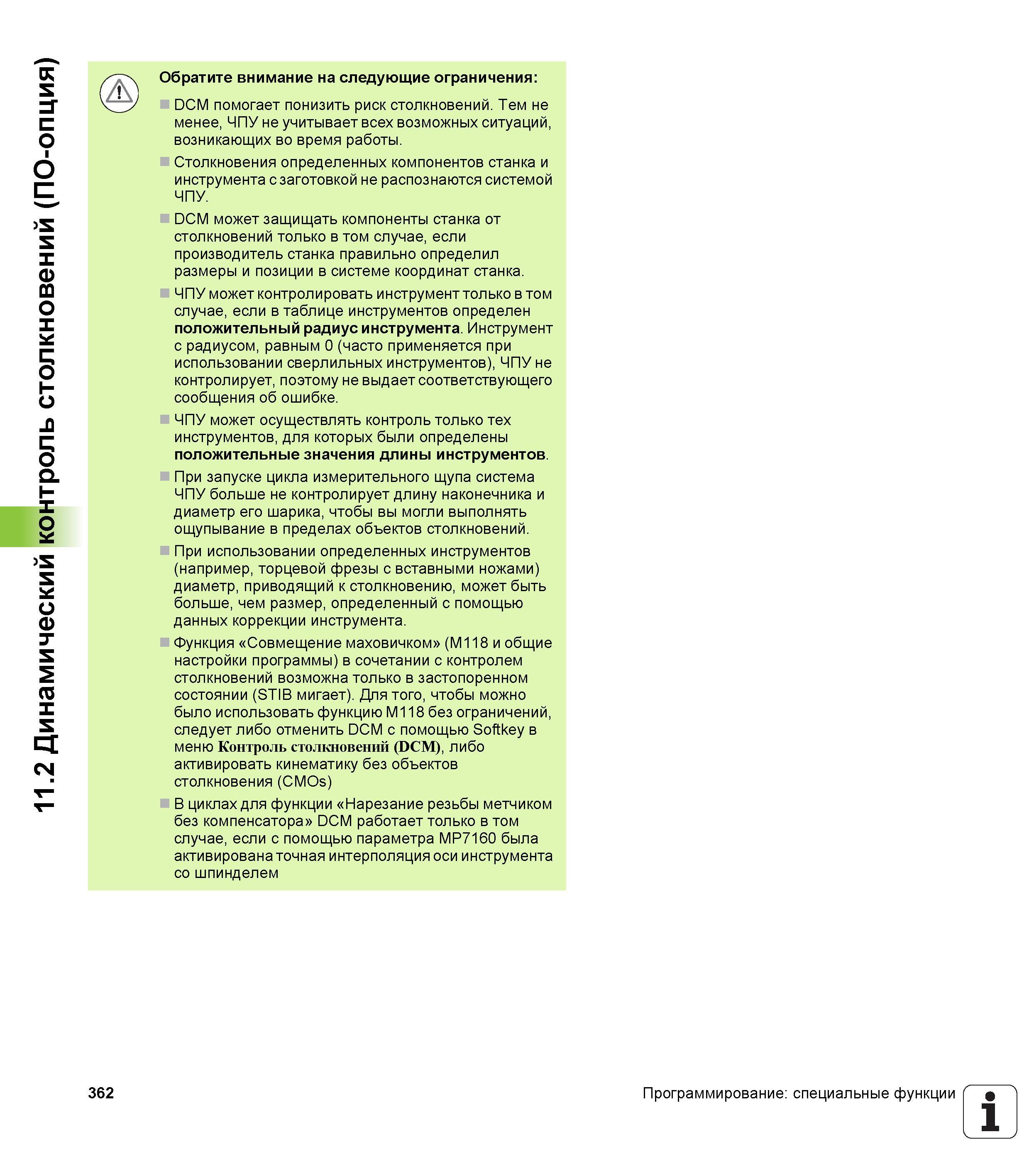

362 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.362

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 362 0362 Lab2u

11.2 Динамический контроль столкновений (ПО-опция) Обратите внимание на следующие ограничения DCM помогает понизить риск столкновений. Тем не менее, ЧПУ не учитывает всех возможных ситуаций, возникающих во время работы. Столкновения определенных компонентов станка и инструмента с заготовкой не распознаются системой ЧПУ. DCM может защищать компоненты станка от столкновений только в том случае, если производитель станка правильно определил размеры и позиции в системе координат станка. ЧПУ может контролировать инструмент только в том случае, если в таблице инструментов определен положительный радиус инструмента. Инструмент с радиусом, равным 0 (часто применяется при использовании сверлильных инструментов), ЧПУ не контролирует, поэтому не выдает соответствующего сообщения об ошибке. ЧПУ может осуществлять контроль только тех инструментов, для которых были определены положительные значения длины инструментов. При запуске цикла измерительного щупа система ЧПУ больше не контролирует длину наконечника и диаметр его шарика, чтобы вы могли выполнять ощупывание в пределах объектов столкновений. При использовании определенных инструментов (например, торцевой фрезы с вставными ножами) диаметр, приводящий к столкновению, может быть больше, чем размер, определенный с помощью данных коррекции инструмента. Функция Совмещение маховичком (M118 и общие настройки программы) в сочетании с контролем столкновений возможна только в застопоренном состоянии (STIB мигает). Для того, чтобы можно было использовать функцию M118 без ограничений, следует либо отменить DCM с помощью Softkey в меню Контроль столкновений (DCM), либо активировать кинематику без объектов столкновения (CMOs) В циклах для функции Нарезание резьбы метчиком без компенсатора DCM работает только в том случае, если с помощью параметра MP7160 была активирована точная интерполяция оси инструмента со шпинделем 362 Программирование специальные функции 1
