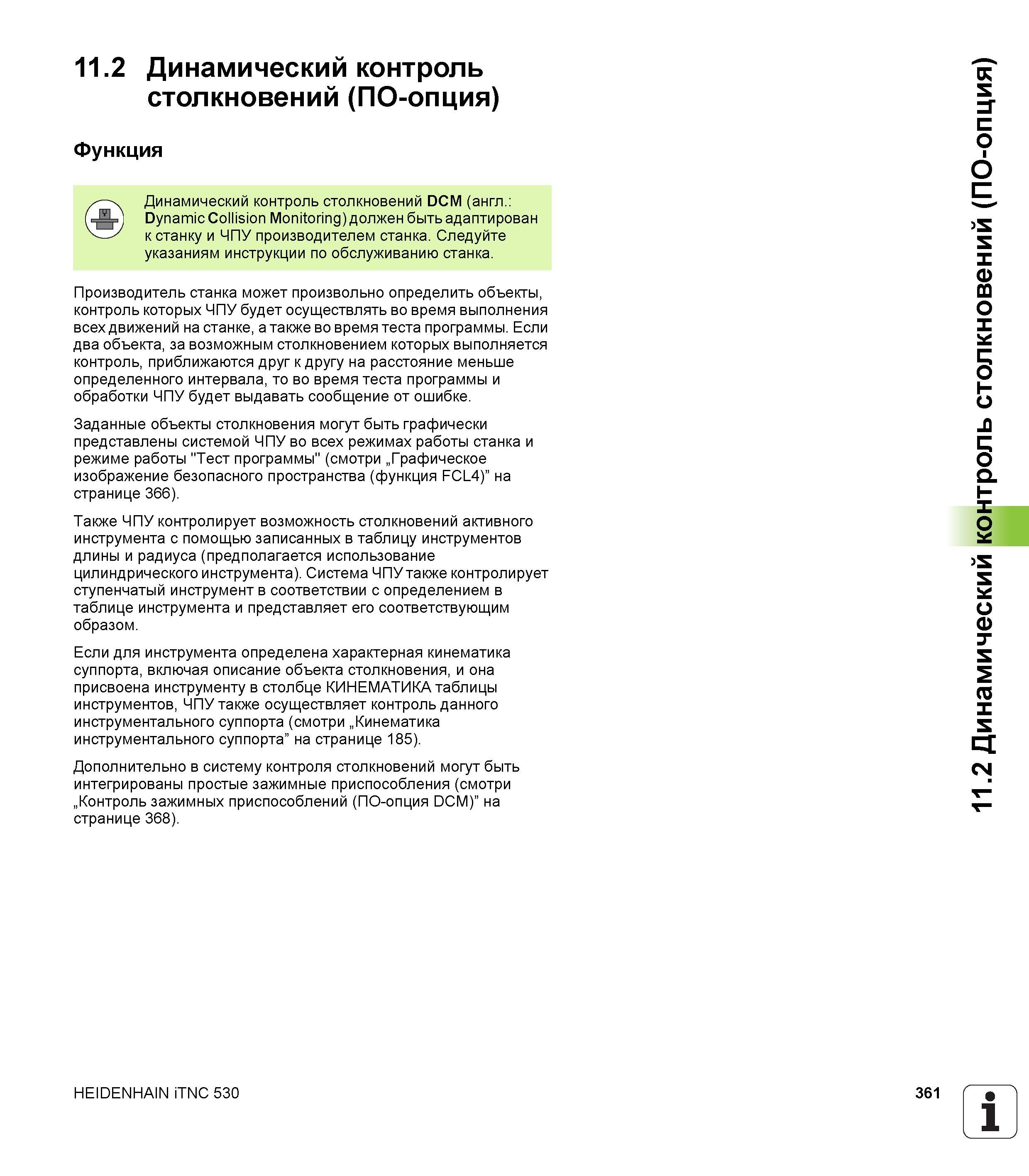

11.2 Динамический контроль столкновений (ПО-опция) Функция Динамический контроль столкновений DCM (англ. Dynamic Collision Monitoring) должен быть адаптирован к станку и ЧПУ производителем станка. Следуйте указаниям инструкции по обслуживанию станка. Производитель станка может произвольно определить объекты, контроль которых ЧПУ будет осуществлять во время выполнения всех движений на станке, а также во время теста программы. Если два объекта, за возможным столкновением которых выполняется контроль, приближаются друг к другу на расстояние меньше определенного интервала, то во время теста программы и обработки ЧПУ будет выдавать сообщение от ошибке. Заданные объекты столкновения могут быть графически представлены системой ЧПУ во всех режимах работы станка и режиме работы "Тест программы" (смотри „Графическое изображение безопасного пространства (функция FCL4)” на странице 366). Также ЧПУ контролирует возможность столкновений активного инструмента с помощью записанных в таблицу инструментов длины и радиуса (предполагается использование цилиндрического инструмента). Система ЧПУ также контролирует ступенчатый инструмент в соответствии с определением в таблице инструмента и представляет его соответствующим образом. Если для инструмента определена характерная кинематика суппорта, включая описание объекта столкновения, и она присвоена инструменту в столбце КИНЕМАТИКА таблицы инструментов, ЧПу также осуществляет контроль данного инструментального суппорта (смотри „Кинематика инструментального суппорта” на странице 185). Дополнительно в систему контроля столкновений могут быть интегрированы простые зажимные приспособления (смотри „Контроль зажимных приспособлений (ПО-опция DCM)” на странице 368). HEIDENHAIN iTNC 530 361 1 11.2 Динамический контроль столкновений (ПО-опция)
