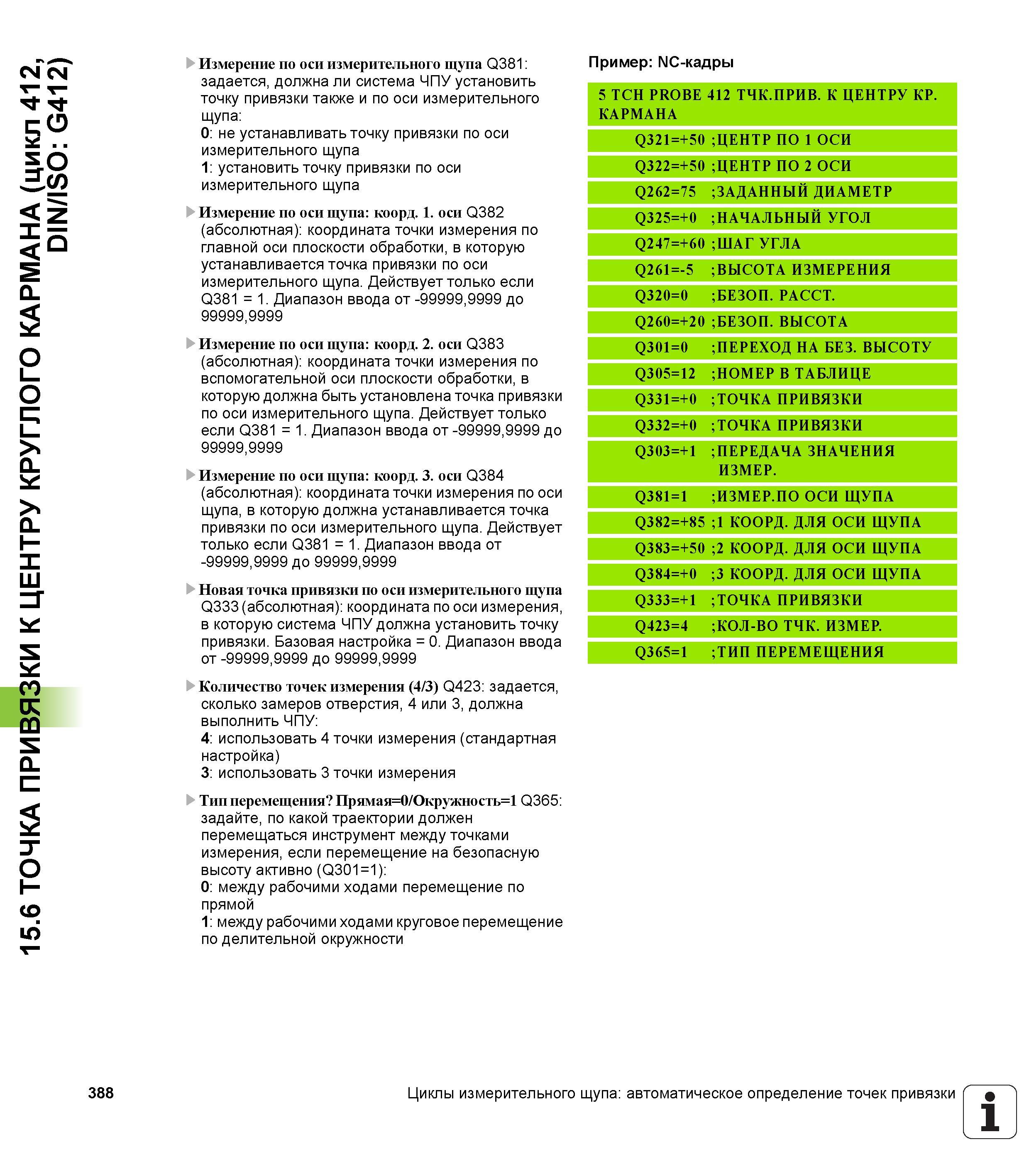

15.6 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412) 388 Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа коорд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (абсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Количество точек измерения (4/3) Q423 задается, сколько замеров отверстия, 4 или 3, должна выполнить ЧПУ 4 использовать 4 точки измерения (стандартная настройка) 3 использовать 3 точки измерения Тип перемещения Прямая=0/0кружность=1 Q365 задайте, по какой траектории должен перемещаться инструмент между точками измерения, если перемещение на безопасную высоту активно (Q301 = 1) 0 между рабочими ходами перемещение по прямой 1 между рабочими ходами круговое перемещение по делительной окружности Пример NC-кадры 5 TCH PROBE 412 ТЧК.ПРИВ. К ЦЕНТРУ КР. КАРМАНА Q321=+50 ЦЕНТР ПО 1 ОСИ Q322=+50 ЦЕНТР ПО 2 ОСИ Q262=75 ЗАДАННЫЙ ДИАМЕТР Q325=+0 начальный угол Q247=+60 ШАГ УГЛА Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q305=12 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ИЗМЕР. ПО ОСИ ЩУПА 5 8 + = 2 8 3 Q 1 КООРД. ДЛЯ ОСИ ЩУПА Q383=+50 2 КООРД. ДЛЯ ОСИ ЩУПА Q384=+0 3 КООРД. ДЛЯ ОСИ ЩУПА Q333=+1 ТОЧКА ПРИВЯЗКИ Q423=4 КОЛ-ВО ТЧК. ИЗМЕР. Q365=1 ТИП ПЕРЕМЕЩЕНИЯ Циклы измерительного щупа автоматическое определение точек привязки 1 _'
