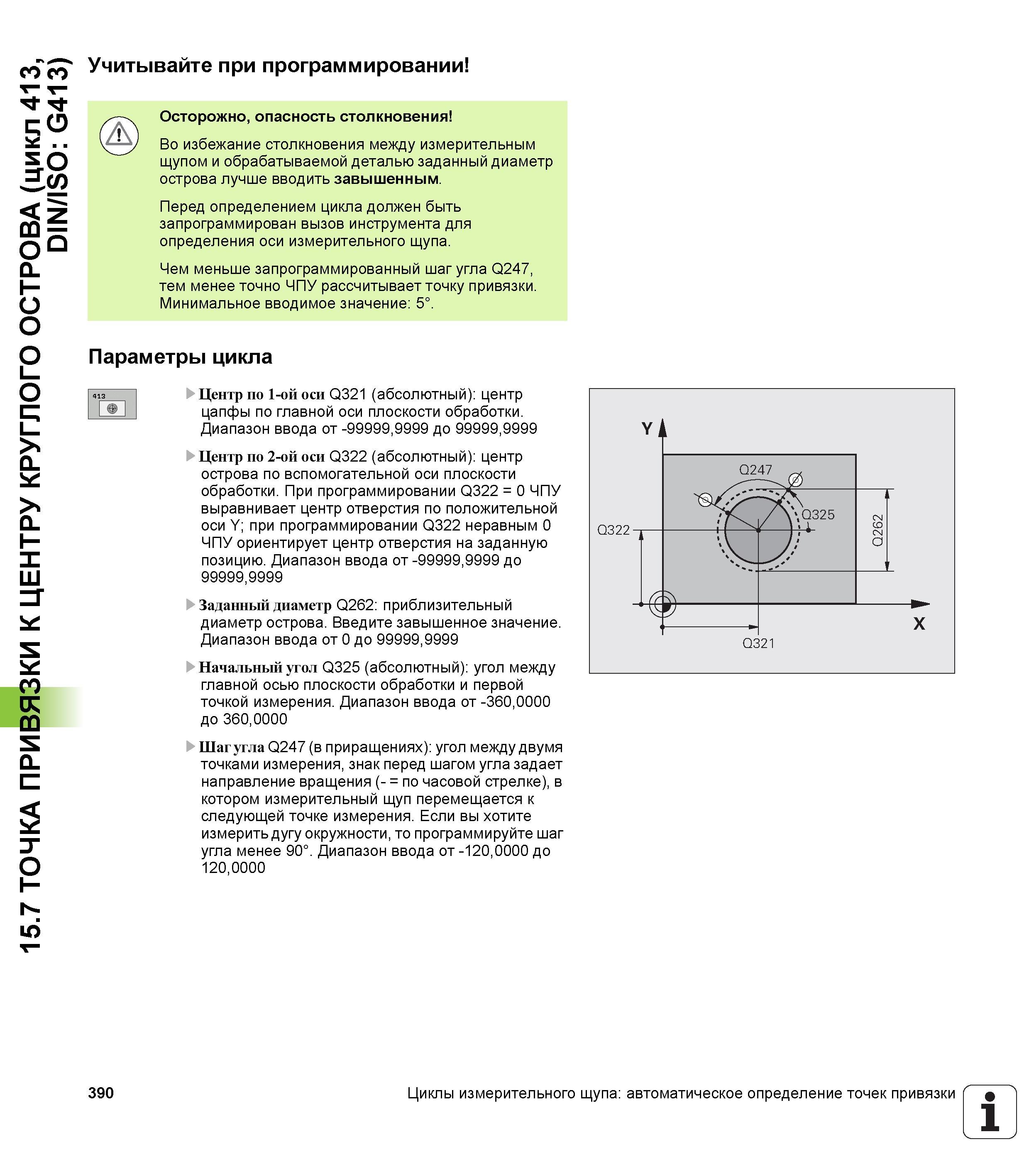

15.7 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО ОСТРОВА (цикл 413, DIN/ISO G413) Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между измерительным щупом и обрабатываемой деталью заданный диаметр острова лучше вводить завышенным. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Чем меньше запрограммированный шаг угла Q247, тем менее точно ЧПУ рассчитывает точку привязки. Минимальное вводимое значение 5°. Параметры цикла Центр по 1-ой оси Q321 (абсолютный) центр цапфы по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютный) центр острова по вспомогательной оси плоскости обработки. При программировании Q322 = 0 ЧПУ выравнивает центр отверстия по положительной оси Y; при программировании Q322 неравным 0 ЧПУ ориентирует центр отверстия на заданную позицию. Диапазон ввода от -99999,9999 до 99999,9999 Заданный диаметр Q262 приблизительный диаметр острова. Введите завышенное значение. Диапазон ввода от 0 до 99999,9999 Начальный угол Q325 (абсолютный) угол между главной осью плоскости обработки и первой точкой измерения. Диапазон ввода от -360,0000 до 360,0000 Шаг угла Q247 (в приращениях) угол между двумя точками измерения, знак перед шагом угла задает направление вращения (- = по часовой стрелке), в котором измерительный щуп перемещается к следующей точке измерения. Если вы хотите измерить дугу окружности, то программируйте шаг угла менее 90°. Диапазон ввода от -120,0000 до 120,0000 390 Циклы измерительного щупа автоматическое определение точек привязки 1
