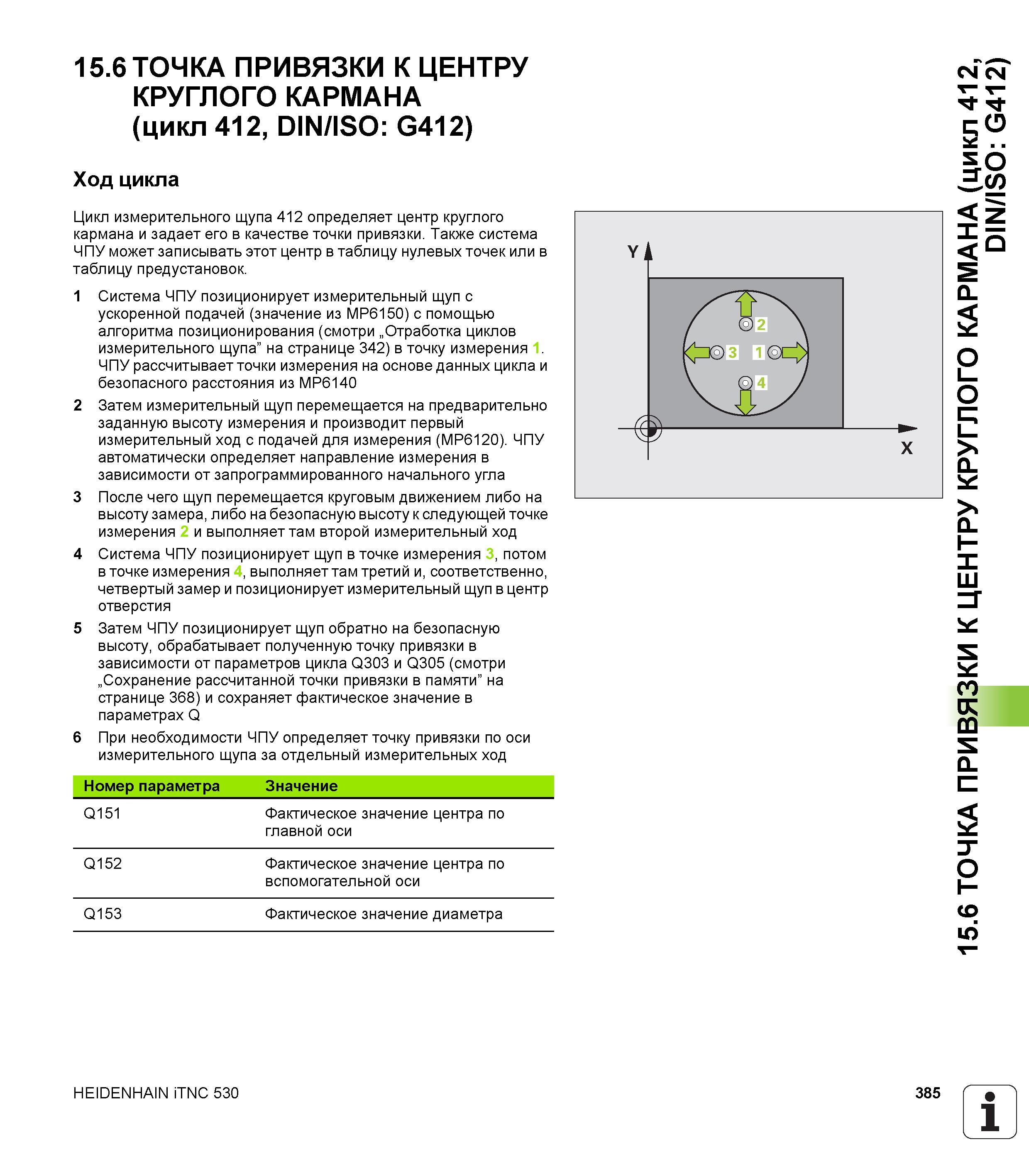

15.6 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412) Ход цикла Цикл измерительного щупа 412 определяет центр круглого кармана и задает его в качестве точки привязки. Также система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120). ЧПУ автоматически определяет направление измерения в зависимости от запрограммированного начального угла 3 После чего щуп перемещается круговым движением либо на высоту замера, либо на безопасную высоту к следующей точке измерения 2 и выполняет там второй измерительный ход 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер и позиционирует измерительный щуп в центр отверстия 5 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) и сохраняет фактическое значение в параметрах Q 6 При необходимости ЧПУ определяет точку привязки по оси измерительного щупа за отдельный измерительных ход Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q153 Фактическое значение диаметра HEIDENHAIN iTNC 530 385 1 _' 15.6 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412)
