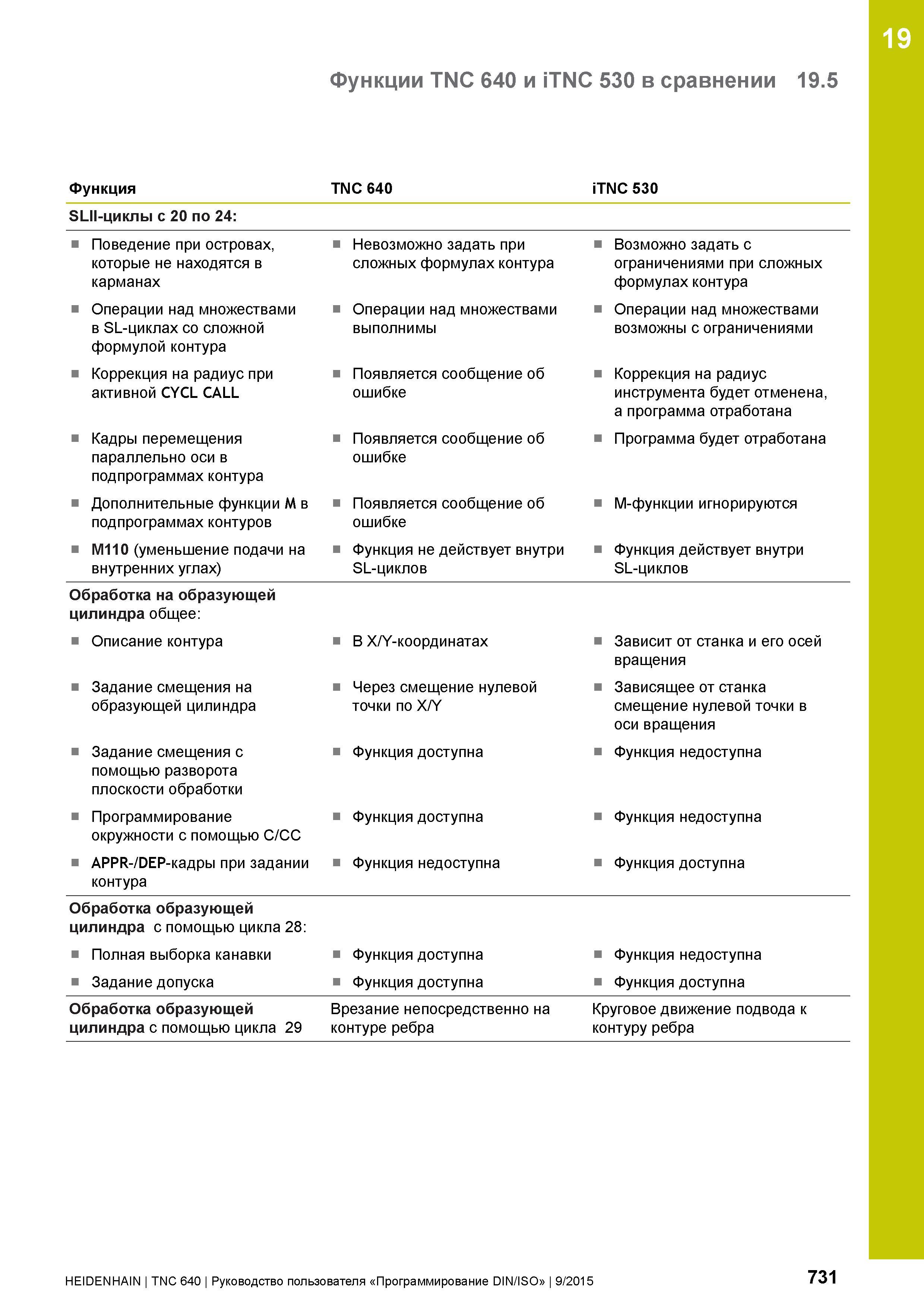

19 Функции TNC 640 и iTNC 530 в сравнении 19.5 Функция TNC 640 iTNC 530 SLII-циклы с 20 по 24: Поведение при островах, которые не находятся в карманах Операции над множествами в SL-циклах со сложной формулой контура Коррекция на радиус при активной CYCL CALL Кадры перемещения параллельно оси в подпрограммах контура Дополнительные функции M в подпрограммах контуров M110 (уменьшение подачи на внутренних углах) Невозможно задать при сложных формулах контура Операции над множествами выполнимы Появляется сообщение об ошибке Появляется сообщение об ошибке Появляется сообщение об ошибке Функция не действует внутри SL-циклов Возможно задать с ограничениями при сложных формулах контура Операции над множествами возможны с ограничениями Коррекция на радиус инструмента будет отменена, а программа отработана Программа будет отработана M-функции игнорируются Функция действует внутри SL-циклов Обработка на образующей цилиндра общее: Описание контура Задание смещения на образующей цилиндра Задание смещения с помощью разворота плоскости обработки Программирование окружности с помощью C/CC APPR-ZDEP-кадры при задании контура В X/Y-координатах Через смещение нулевой точки по X/Y Функция доступна Функция доступна Функция недоступна Зависит от станка и его осей вращения Зависящее от станка смещение нулевой точки в оси вращения Функция недоступна Функция недоступна Функция доступна Обработка образующей цилиндра с помощью цикла 28: Полная выборка канавки Задание допуска Функция доступна Функция доступна Функция недоступна Функция доступна Обработка образующей цилиндра с помощью цикла 29 Врезание непосредственно на контуре ребра Круговое движение подвода к контуру ребра HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 731
