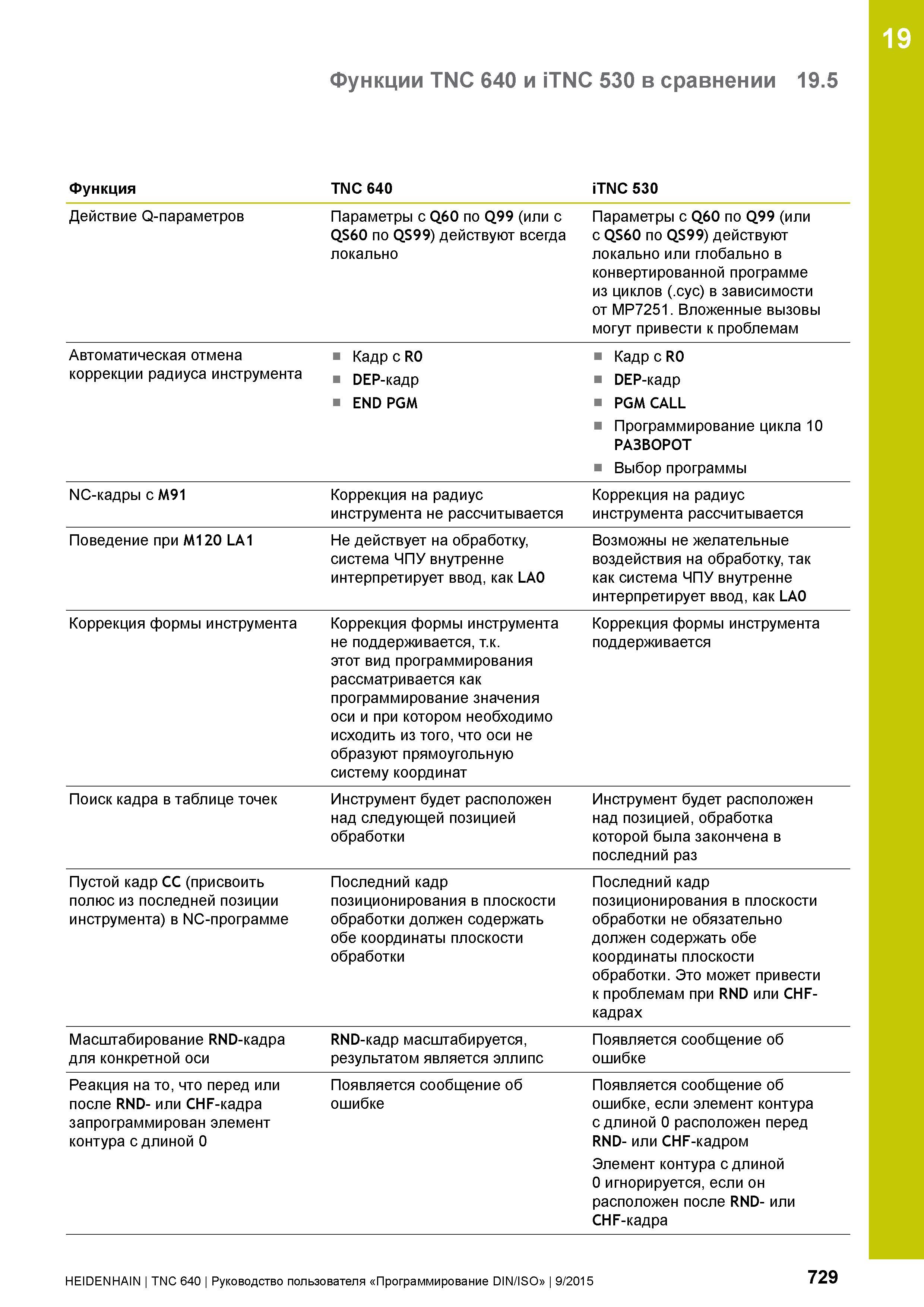

19 Функции TNC 640 и iTNC 530 в сравнении 19.5 Функция TNC 640 iTNC 530 Действие Q-параметров Параметры с Q60 по Q99 (или с QS60 по QS99) действуют всегда локально Параметры с Q60 по Q99 (или с QS60 по QS99) действуют локально или глобально в конвертированной программе из циклов (.cyc) в зависимости от MP7251. Вложенные вызовы могут привести к проблемам Автоматическая отмена коррекции радиуса инструмента Кадр с R0 DEP-кадр END PGM Кадр с R0 DEP-кадр PGM CALL Программирование цикла 10 РАЗВОРОТ Выбор программы NC-кадры с M91 Коррекция на радиус инструмента не рассчитывается Коррекция на радиус инструмента рассчитывается Поведение при M120 LA1 Не действует на обработку, система ЧПУ внутренне интерпретирует ввод, как LA0 Возможны не желательные воздействия на обработку, так как система ЧПУ внутренне интерпретирует ввод, как LA0 Коррекция формы инструмента Коррекция формы инструмента не поддерживается, т.к. этот вид программирования рассматривается как программирование значения оси и при котором необходимо исходить из того, что оси не образуют прямоугольную систему координат Коррекция формы инструмента поддерживается Поиск кадра в таблице точек Инструмент будет расположен над следующей позицией обработки Инструмент будет расположен над позицией, обработка которой была закончена в последний раз Пустой кадр CC (присвоить полюс из последней позиции инструмента) в NC-программе Последний кадр позиционирования в плоскости обработки должен содержать обе координаты плоскости обработки Последний кадр позиционирования в плоскости обработки не обязательно должен содержать обе координаты плоскости обработки. Это может привести к проблемам при RND или CHF-кадрах Масштабирование RND-кадра для конкретной оси RND-кадр масштабируется, результатом является эллипс Появляется сообщение об ошибке Реакция на то, что перед или после RND- или CHF-кадра запрограммирован элемент контура с длиной 0 Появляется сообщение об ошибке Появляется сообщение об ошибке, если элемент контура с длиной 0 расположен перед RND- или CHF-кадром Элемент контура с длиной 0 игнорируется, если он расположен после RND- или CHF-кадра HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 729
