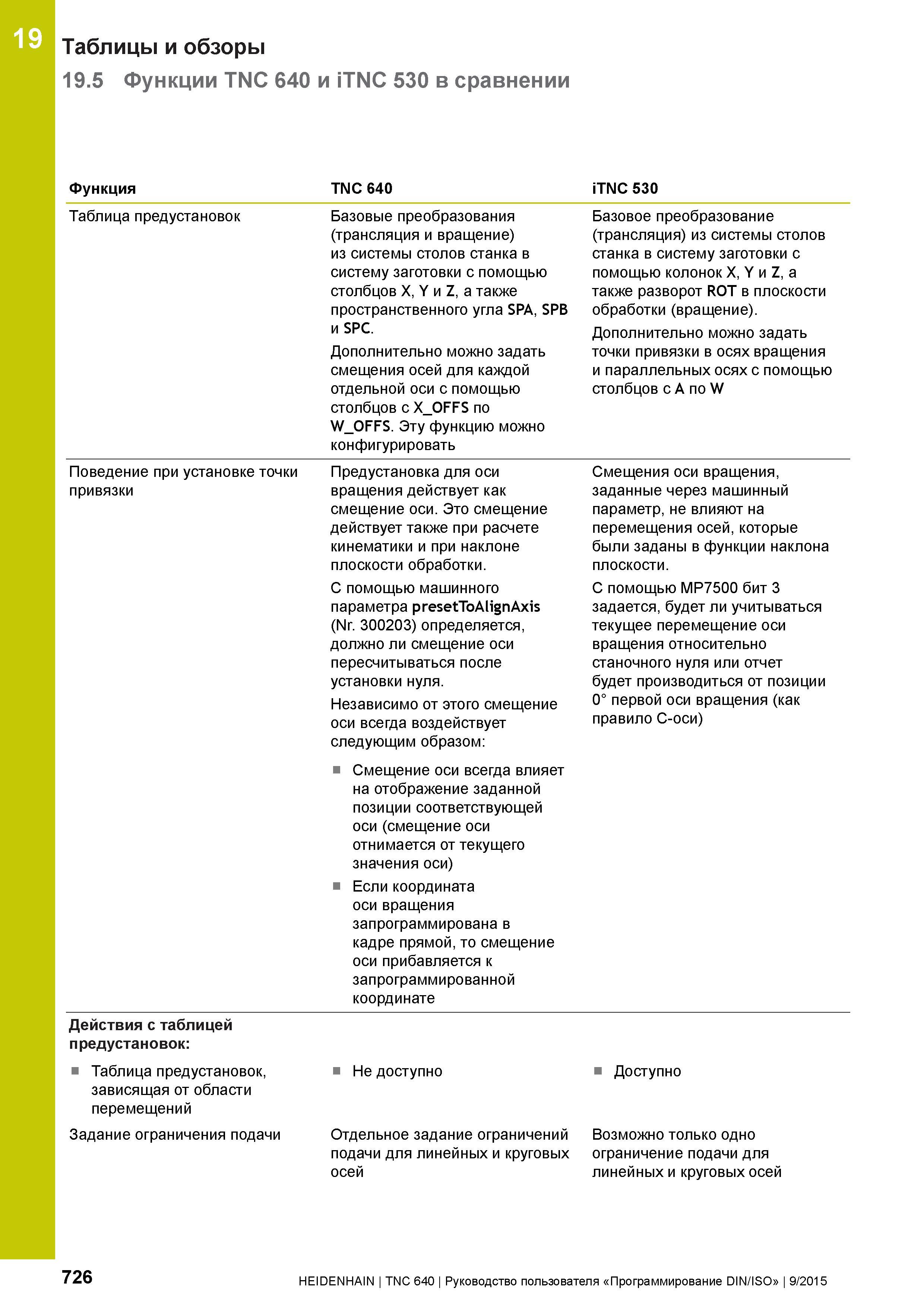

Таблицы и обзоры 19.5 Функции TNC 640 и iTNC 530 в сравнении 19 Функция Таблица предустановок Поведение при установке точки привязки Действия с таблицей предустановок: Таблица предустановок, зависящая от области перемещений Задание ограничения подачи TNC 640 Базовые преобразования (трансляция и вращение) из системы столов станка в систему заготовки с помощью столбцов X, Y и Z, а также пространственного угла SPA, SPB и SPC. Дополнительно можно задать смещения осей для каждой отдельной оси с помощью столбцов с X_OFFS по W_OFFS. Эту функцию можно конфигурировать Предустановка для оси вращения действует как смещение оси. Это смещение действует также при расчете кинематики и при наклоне плоскости обработки. С помощью машинного параметра presetToAlignAxis (Nr. 300203) определяется, должно ли смещение оси пересчитываться после установки нуля. Независимо от этого смещение оси всегда воздействует следующим образом: Смещение оси всегда влияет на отображение заданной позиции соответствующей оси (смещение оси отнимается от текущего значения оси) Если координата оси вращения запрограммирована в кадре прямой, то смещение оси прибавляется к запрограммированной координате Не доступно Отдельное задание ограничений подачи для линейных и круговых осей iTNC 530 Базовое преобразование (трансляция) из системы столов станка в систему заготовки с помощью колонок X, Y и Z, а также разворот ROT в плоскости обработки (вращение). Дополнительно можно задать точки привязки в осях вращения и параллельных осях с помощью столбцов с A по W Смещения оси вращения, заданные через машинный параметр, не влияют на перемещения осей, которые были заданы в функции наклона плоскости. С помощью MP7500 бит 3 задается, будет ли учитываться текущее перемещение оси вращения относительно станочного нуля или отчет будет производиться от позиции 0° первой оси вращения (как правило С-оси) Доступно Возможно только одно ограничение подачи для линейных и круговых осей 726 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
