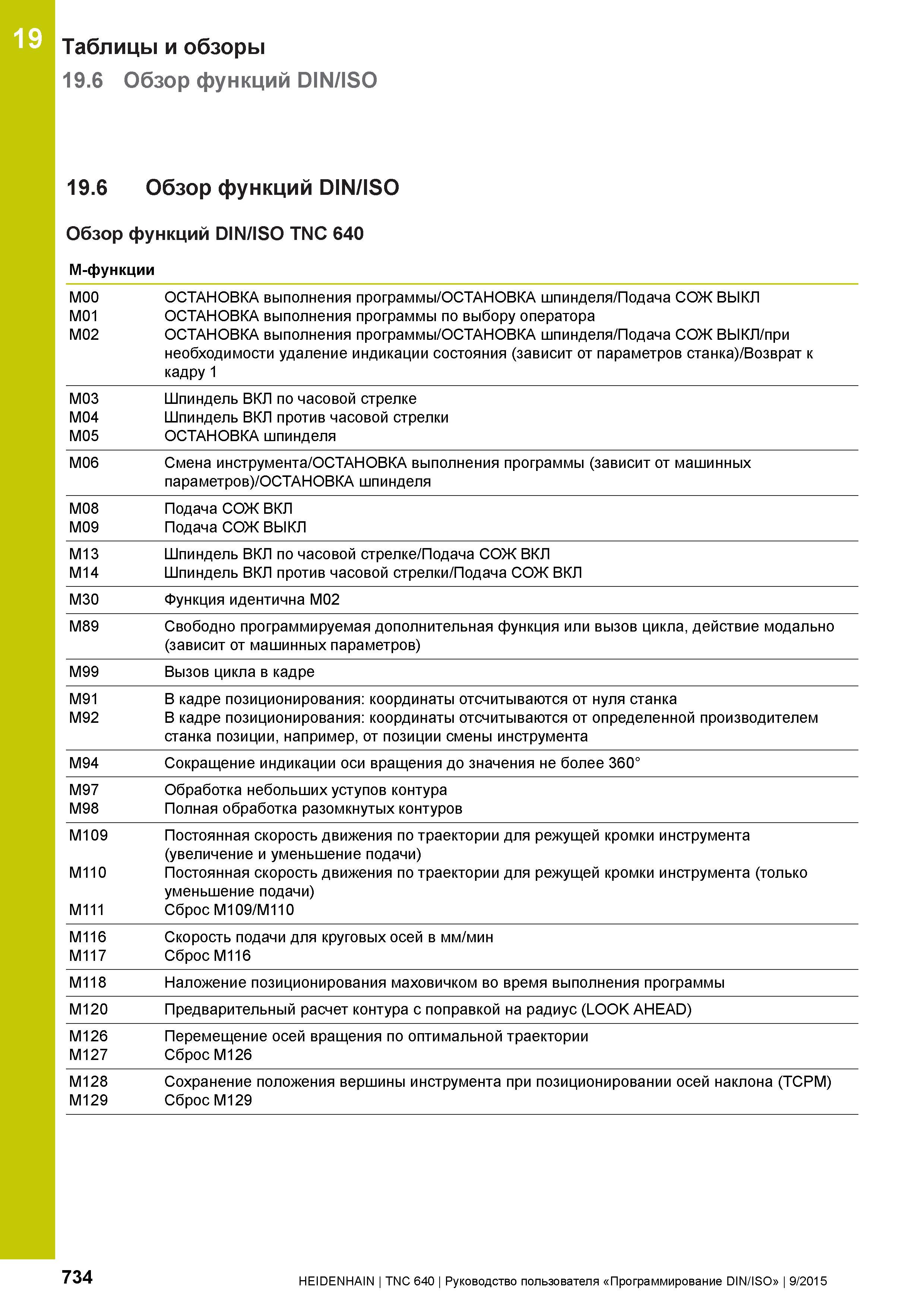

19 Таблицы и обзоры 19.6 Обзор функций DIN/ISO 19.6 Обзор функций DIN/ISO Обзор функций DIN/ISO TNC 640 M-функции M00 M01 M02 ОСТАНОВКА выполнения программы/ОСТАНОВКА шпинделя/Подача СОЖ ВЫКЛ ОСТАНОВКА выполнения программы по выбору оператора ОСТАНОВКА выполнения программы/ОСТАНОВКА шпинделя/Подача СОЖ ВЫКЛ/при необходимости удаление индикации состояния (зависит от параметров станка)/Возврат к кадру 1 M03 Шпиндель ВКЛ по часовой стрелке M04 Шпиндель ВКЛ против часовой стрелки M05 ОСТАНОВКА шпинделя M06 Смена инструмента/ОСТАНОВКА выполнения программы (зависит от машинных параметров)/ОСТАНОВКА шпинделя M08 Подача СОЖ ВКЛ M09 Подача СОЖ ВЫКЛ M13 Шпиндель ВКЛ по часовой стрелке/Подача СОЖ ВКЛ M14 Шпиндель ВКЛ против часовой стрелки/Подача СОЖ ВКЛ M30 Функция идентична M02 M89 Свободно программируемая дополнительная функция или вызов цикла, действие модально (зависит от машинных параметров) M99 Вызов цикла в кадре M91 В кадре позиционирования: координаты отсчитываются от нуля станка M92 В кадре позиционирования: координаты отсчитываются от определенной производителем станка позиции, например, от позиции смены инструмента M94 Сокращение индикации оси вращения до значения не более 360° M97 Обработка небольших уступов контура M98 Полная обработка разомкнутых контуров M109 Постоянная скорость движения по траектории для режущей кромки инструмента (увеличение и уменьшение подачи) M110 Постоянная скорость движения по траектории для режущей кромки инструмента (только уменьшение подачи) M111 Сброс M109/M110 M116 Скорость подачи для круговых осей в мм/мин M117 Сброс M116 M118 Наложение позиционирования маховичком во время выполнения программы M120 Предварительный расчет контура с поправкой на радиус (LOOK AHEAD) M126 Перемещение осей вращения по оптимальной траектории M127 Сброс M126 M128 Сохранение положения вершины инструмента при позиционировании осей наклона (TCPM) M129 Сброс M129 734 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
