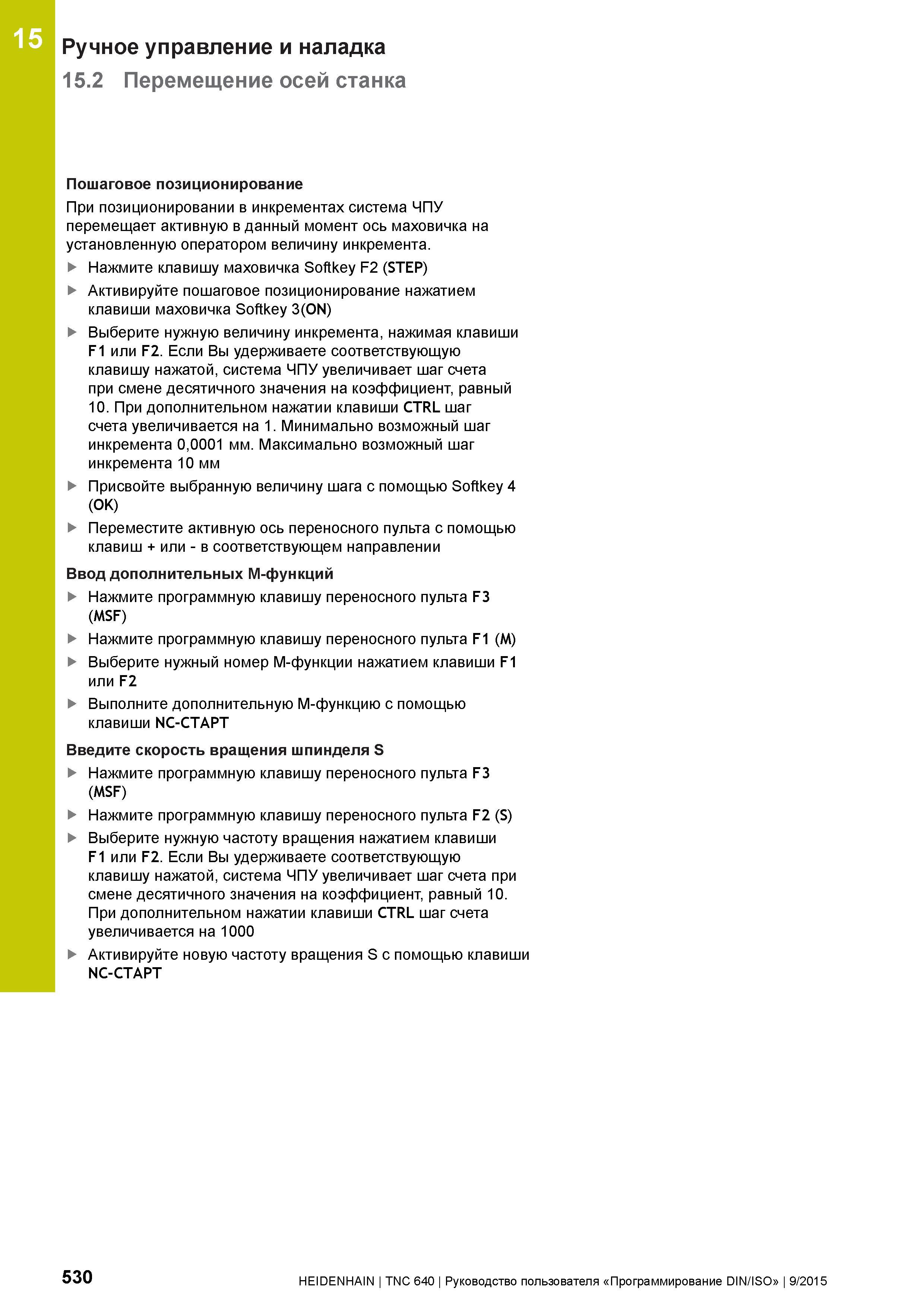

15 Ручное управление и наладка 15.2 Перемещение осей станка Пошаговое позиционирование При позиционировании в инкрементах система ЧПУ перемещает активную в данный момент ось маховичка на установленную оператором величину инкремента. Нажмите клавишу маховичка Softkey F2 (STEP) Активируйте пошаговое позиционирование нажатием клавиши маховичка Softkey 3(ON) Выберите нужную величину инкремента, нажимая клавиши F1 или F2. Если Вы удерживаете соответствующую клавишу нажатой, система ЧПУ увеличивает шаг счета при смене десятичного значения на коэффициент, равный 10. При дополнительном нажатии клавиши CTRL шаг счета увеличивается на 1. Минимально возможный шаг инкремента 0,0001 мм. Максимально возможный шаг инкремента 10 мм Присвойте выбранную величину шага с помощью Softkey 4 (OK) Переместите активную ось переносного пульта с помощью клавиш + или - в соответствующем направлении Ввод дополнительных М-функций Нажмите программную клавишу переносного пульта F3 (MSF) Нажмите программную клавишу переносного пульта F1 (M) Выберите нужный номер М-функции нажатием клавиши F1 или F2 Выполните дополнительную М-функцию с помощью клавиши NC-СТАРТ Введите скорость вращения шпинделя S Нажмите программную клавишу переносного пульта F3 (MSF) Нажмите программную клавишу переносного пульта F2 (S) Выберите нужную частоту вращения нажатием клавиши F1 или F2. Если Вы удерживаете соответствующую клавишу нажатой, система ЧПУ увеличивает шаг счета при смене десятичного значения на коэффициент, равный 10. При дополнительном нажатии клавиши CTRL шаг счета увеличивается на 1000 Активируйте новую частоту вращения S с помощью клавиши NC-СТАРТ 530 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
