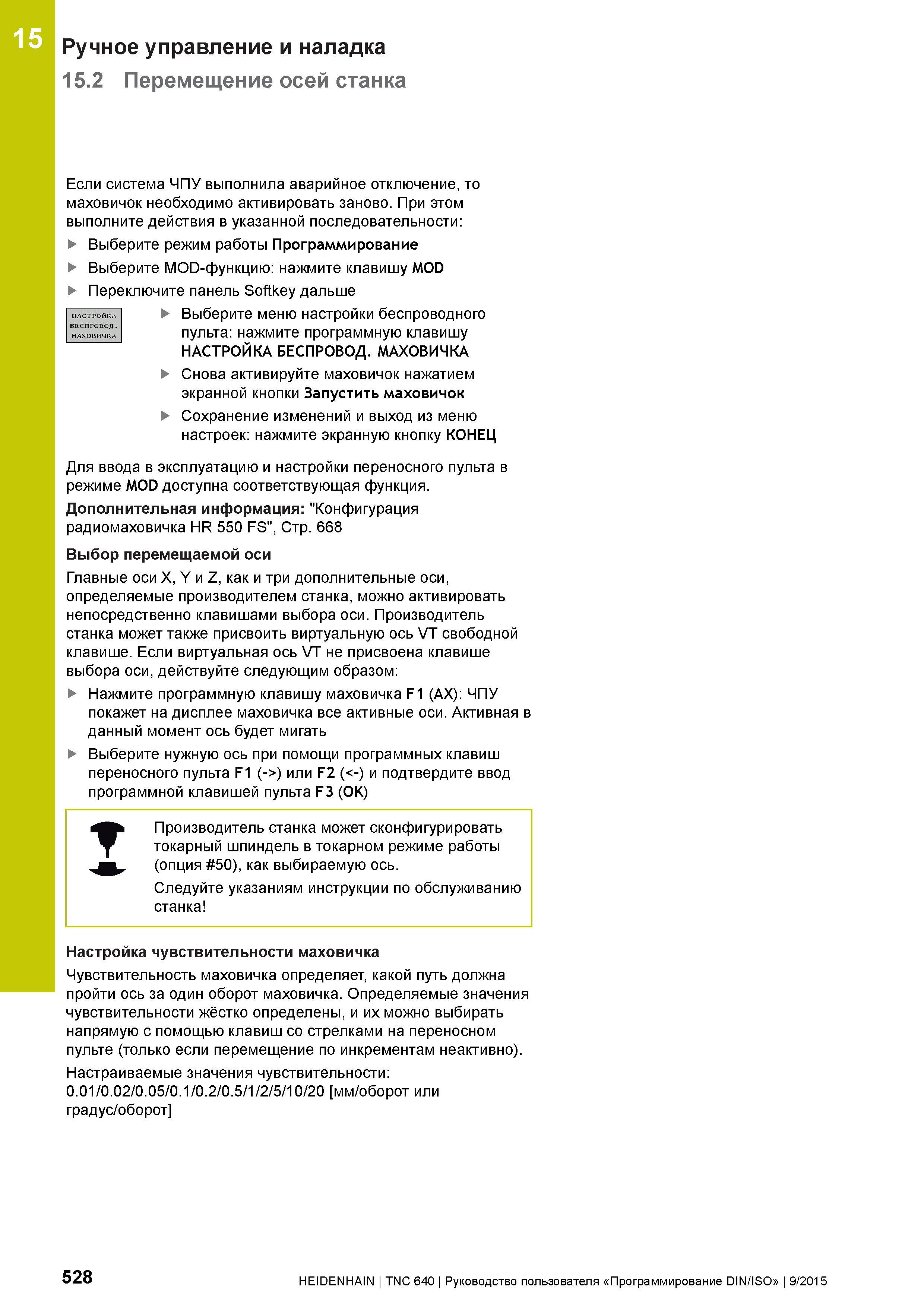

15 Ручное управление и наладка 15.2 Перемещение осей станка Если система ЧПУ выполнила аварийное отключение, то маховичок необходимо активировать заново. При этом выполните действия в указанной последовательности: Выберите режим работы Программирование Выберите MOD-функцию: нажмите клавишу MOD Переключите панель Softkey дальше Выберите меню настройки беспроводного пульта: нажмите программную клавишу НАСТРОЙКА БЕСПРОВОД. МАХОВИЧКА Снова активируйте маховичок нажатием экранной кнопки Запустить маховичок Сохранение изменений и выход из меню настроек: нажмите экранную кнопку КОНЕЦ Для ввода в эксплуатацию и настройки переносного пульта в режиме MOD доступна соответствующая функция. Дополнительная информация: "Конфигурация радиомаховичка HR 550 FS", Стр. 668 Выбор перемещаемой оси Главные оси X, Y и Z, как и три дополнительные оси, определяемые производителем станка, можно активировать непосредственно клавишами выбора оси. Производитель станка может также присвоить виртуальную ось VT свободной клавише. Если виртуальная ось VT не присвоена клавише выбора оси, действуйте следующим образом: Нажмите программную клавишу маховичка F1 (AX): ЧПУ покажет на дисплее маховичка все активные оси. Активная в данный момент ось будет мигать Выберите нужную ось при помощи программных клавиш переносного пульта F1 (->) или F2 (<-) и подтвердите ввод программной клавишей пульта F3 (OK) Производитель станка может сконфигурировать токарный шпиндель в токарном режиме работы (опция 50), как выбираемую ось. Следуйте указаниям инструкции по обслуживанию станка Настройка чувствительности маховичка Чувствительность маховичка определяет, какой путь должна пройти ось за один оборот маховичка. Определяемые значения чувствительности жёстко определены, и их можно выбирать напрямую с помощью клавиш со стрелками на переносном пульте (только если перемещение по инкрементам неактивно). Настраиваемые значения чувствительности: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 мм/оборот или градус/оборот т НАСТРОЙКА БЕСПРОВОД. МАХОВИЧКА 528 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
