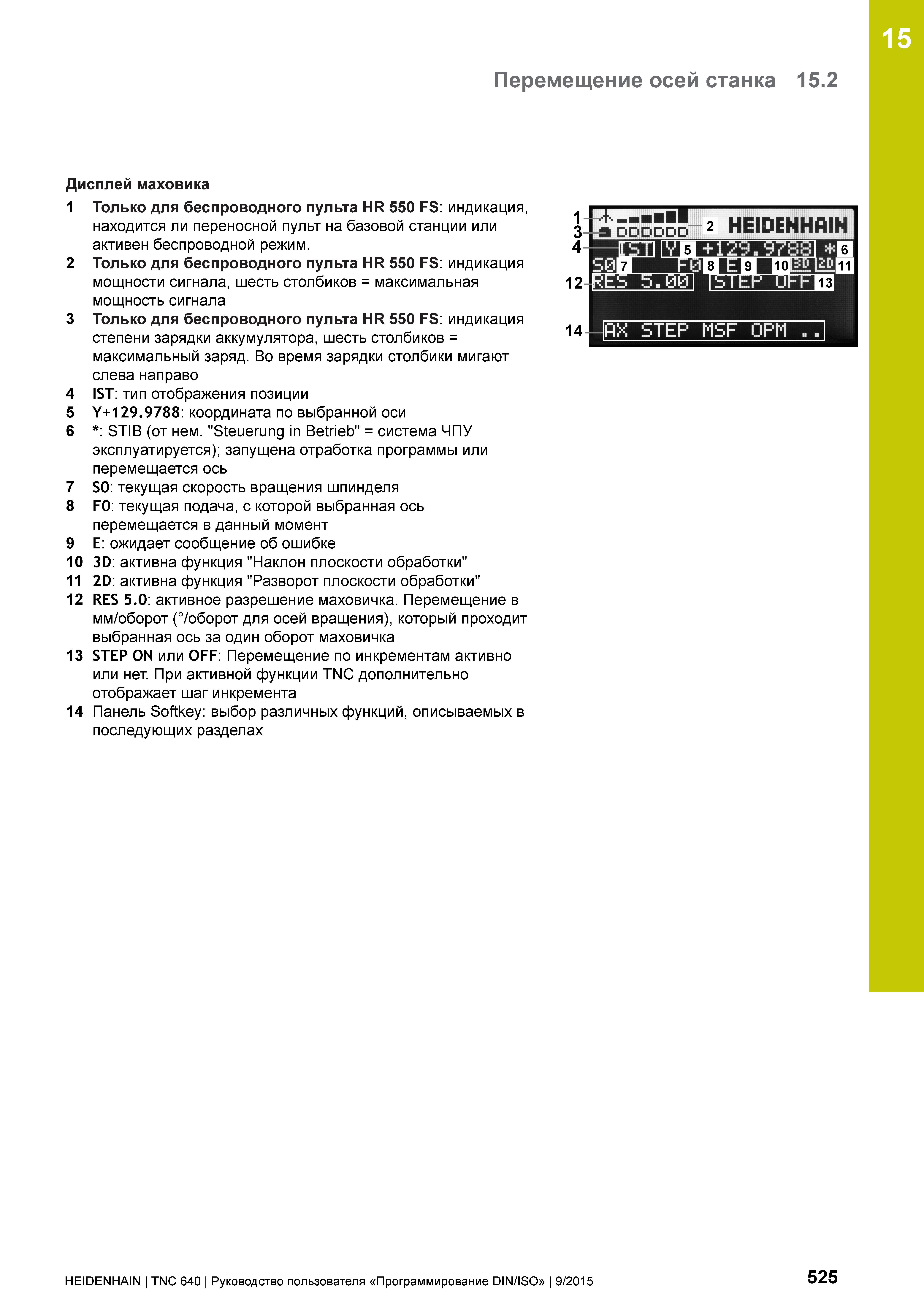

15 Перемещение осей станка 15.2 Дисплей маховика 1 Только для беспроводного пульта HR 550 FS: индикация, находится ли переносной пульт на базовой станции или активен беспроводной режим. Только для беспроводного пульта HR 550 FS: индикация мощности сигнала, шесть столбиков = максимальная мощность сигнала Только для беспроводного пульта HR 550 FS: индикация степени зарядки аккумулятора, шесть столбиков = максимальный заряд. Во время зарядки столбики мигают слева направо IST: тип отображения позиции Y+129.9788: координата по выбранной оси : STIB (от нем. "Steuerung in Betrieb" = система ЧПУ эксплуатируется); запущена отработка программы или перемещается ось S0: текущая скорость вращения шпинделя F0: текущая подача, с которой выбранная ось перемещается в данный момент E: ожидает сообщение об ошибке 3D: активна функция "Наклон плоскости обработки" 2D: активна функция "Разворот плоскости обработки" RES 5.0: активное разрешение маховичка. Перемещение в мм/оборот (°/оборот для осей вращения), который проходит выбранная ось за один оборот маховичка STEP ON или OFF: Перемещение по инкрементам активно или нет. При активной функции TNC дополнительно отображает шаг инкремента Панель Softkey: выбор различных функций, описываемых в последующих разделах 2 3 7 8 9 10 11 12 13 14 ЯГ DDDDDD 2 ИГ И №ЫМа1ЕэТ 8-9 10 11 13 5.00 14 STEP MSF 0РМ HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 525
