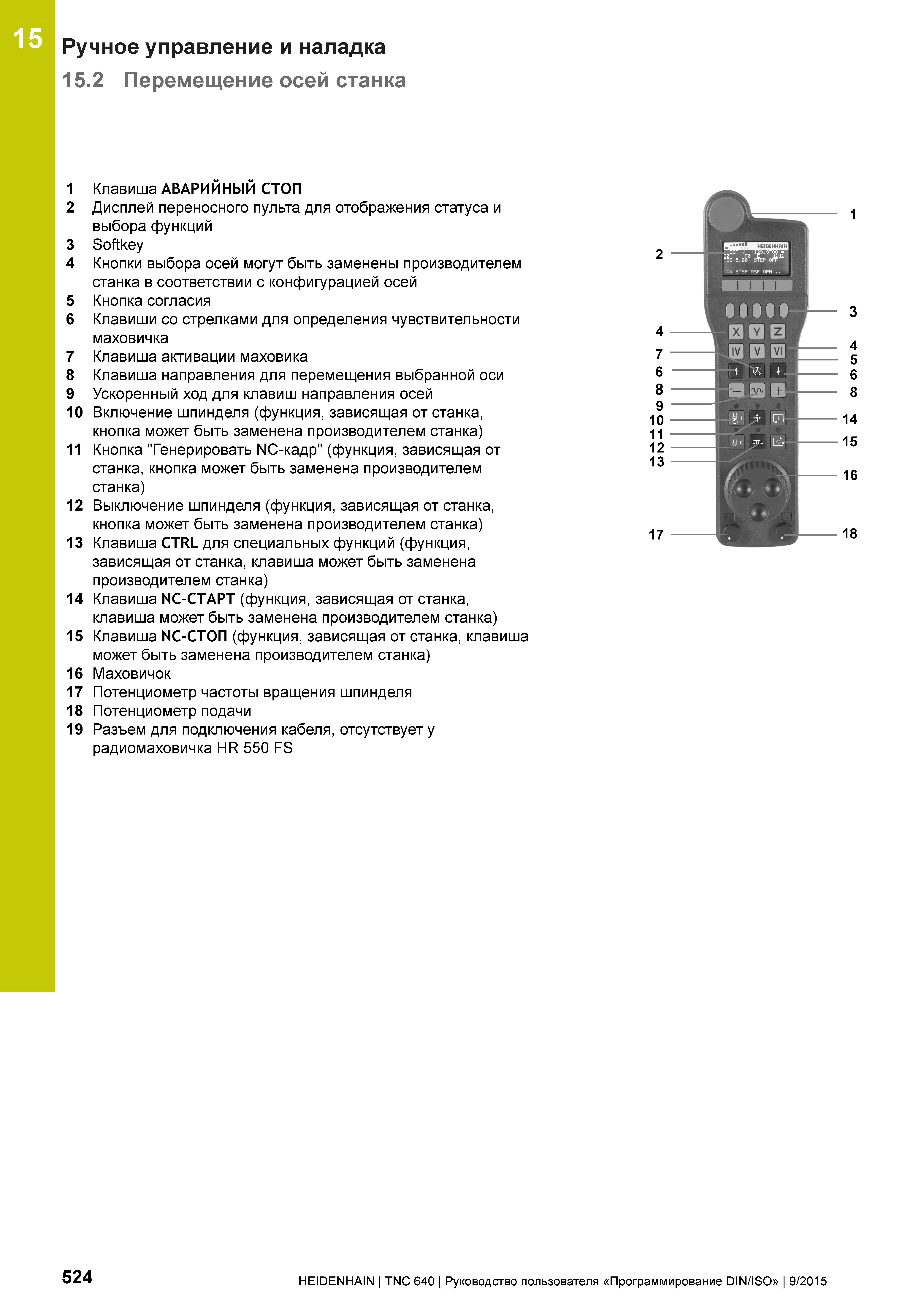

Ручное управление и наладка 15.2 Перемещение осей станка 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Клавиша АВАРИЙНЫЙ СТОП Дисплей переносного пульта для отображения статуса и выбора функций Softkey Кнопки выбора осей могут быть заменены производителем станка в соответствии с конфигурацией осей Кнопка согласия Клавиши со стрелками для определения чувствительности маховичка Клавиша активации маховика Клавиша направления для перемещения выбранной оси Ускоренный ход для клавиш направления осей Включение шпинделя (функция, зависящая от станка, кнопка может быть заменена производителем станка) Кнопка "Генерировать NC-кадр" (функция, зависящая от станка, кнопка может быть заменена производителем станка) Выключение шпинделя (функция, зависящая от станка, кнопка может быть заменена производителем станка) Клавиша CTRL для специальных функций (функция, зависящая от станка, клавиша может быть заменена производителем станка) Клавиша NC-СТАРТ (функция, зависящая от станка, клавиша может быть заменена производителем станка) Клавиша NC-СТОП (функция, зависящая от станка, клавиша может быть заменена производителем станка) Маховичок Потенциометр частоты вращения шпинделя Потенциометр подачи Разъем для подключения кабеля, отсутствует у радиомаховичка HR 550 FS 4 7 6 8 9 10 11 12 13 524 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
