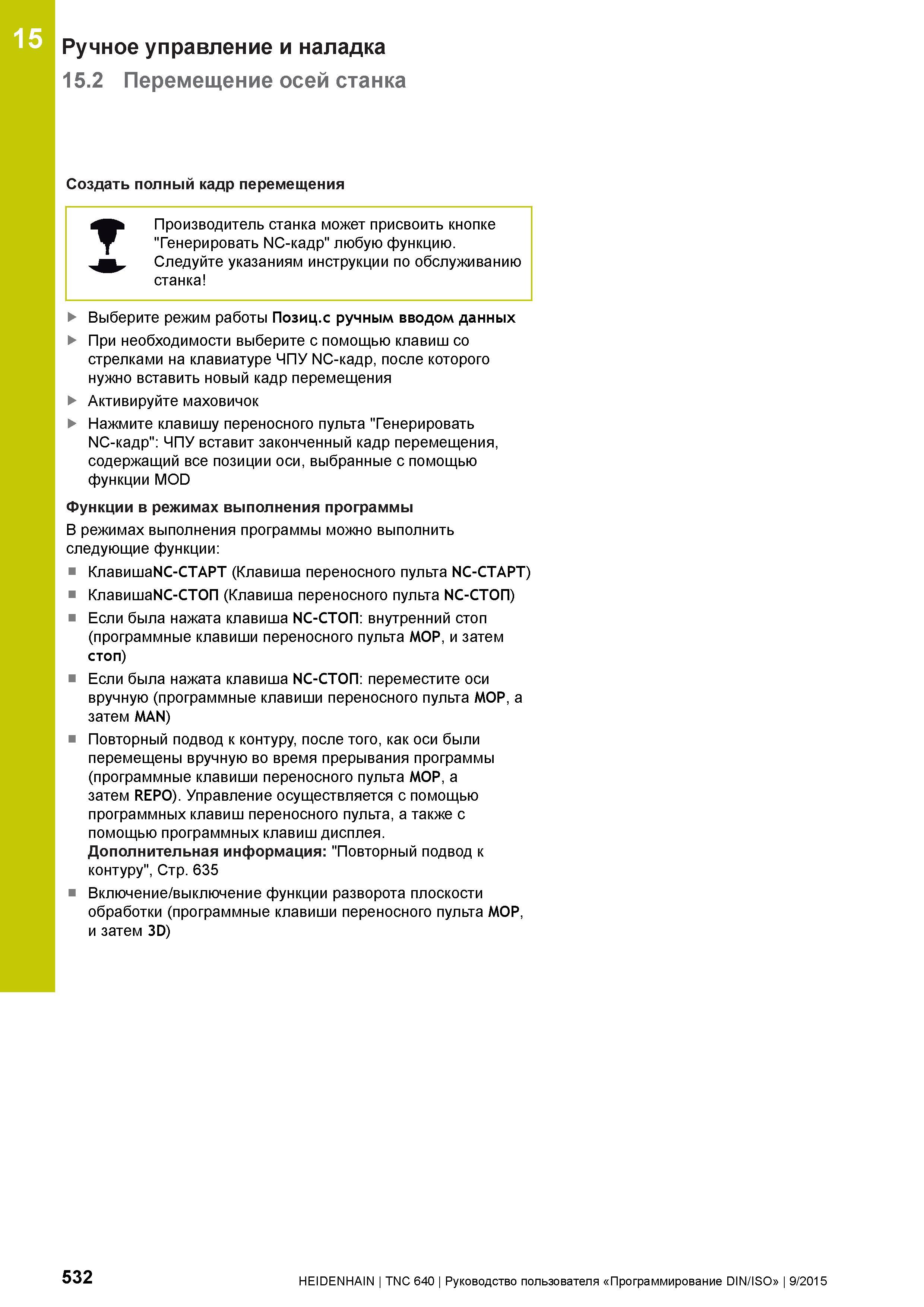

15 Ручное управление и наладка 15.2 Перемещение осей станка Создать полный кадр перемещения Производитель станка может присвоить кнопке "Генерировать NC-кадр" любую функцию. Следуйте указаниям инструкции по обслуживанию станка Выберите режим работы Позиц.с ручным вводом данных При необходимости выберите с помощью клавиш со стрелками на клавиатуре ЧПУ NC-кадр, после которого нужно вставить новый кадр перемещения Активируйте маховичок Нажмите клавишу переносного пульта "Генерировать NC-кадр": ЧПУ вставит законченный кадр перемещения, содержащий все позиции оси, выбранные с помощью функции MOD Функции в режимах выполнения программы В режимах выполнения программы можно выполнить следующие функции: КлавишаNC-СТАРТ (Клавиша переносного пульта NC-СТАРТ) КлавишаNC-СТОП (Клавиша переносного пульта NC-СТОП) Если была нажата клавиша NC-СТОП: внутренний стоп (программные клавиши переносного пульта MOP, и затем стоп) Если была нажата клавиша NC-СТОП: переместите оси вручную (программные клавиши переносного пульта MOP, а затем MAN) Повторный подвод к контуру, после того, как оси были перемещены вручную во время прерывания программы (программные клавиши переносного пульта MOP, а затем REPO). Управление осуществляется с помощью программных клавиш переносного пульта, а также с помощью программных клавиш дисплея. Дополнительная информация: "Повторный подвод к контуру", Стр. 635 Включение/выключение функции разворота плоскости обработки (программные клавиши переносного пульта MOP, и затем 3D) т 532 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
