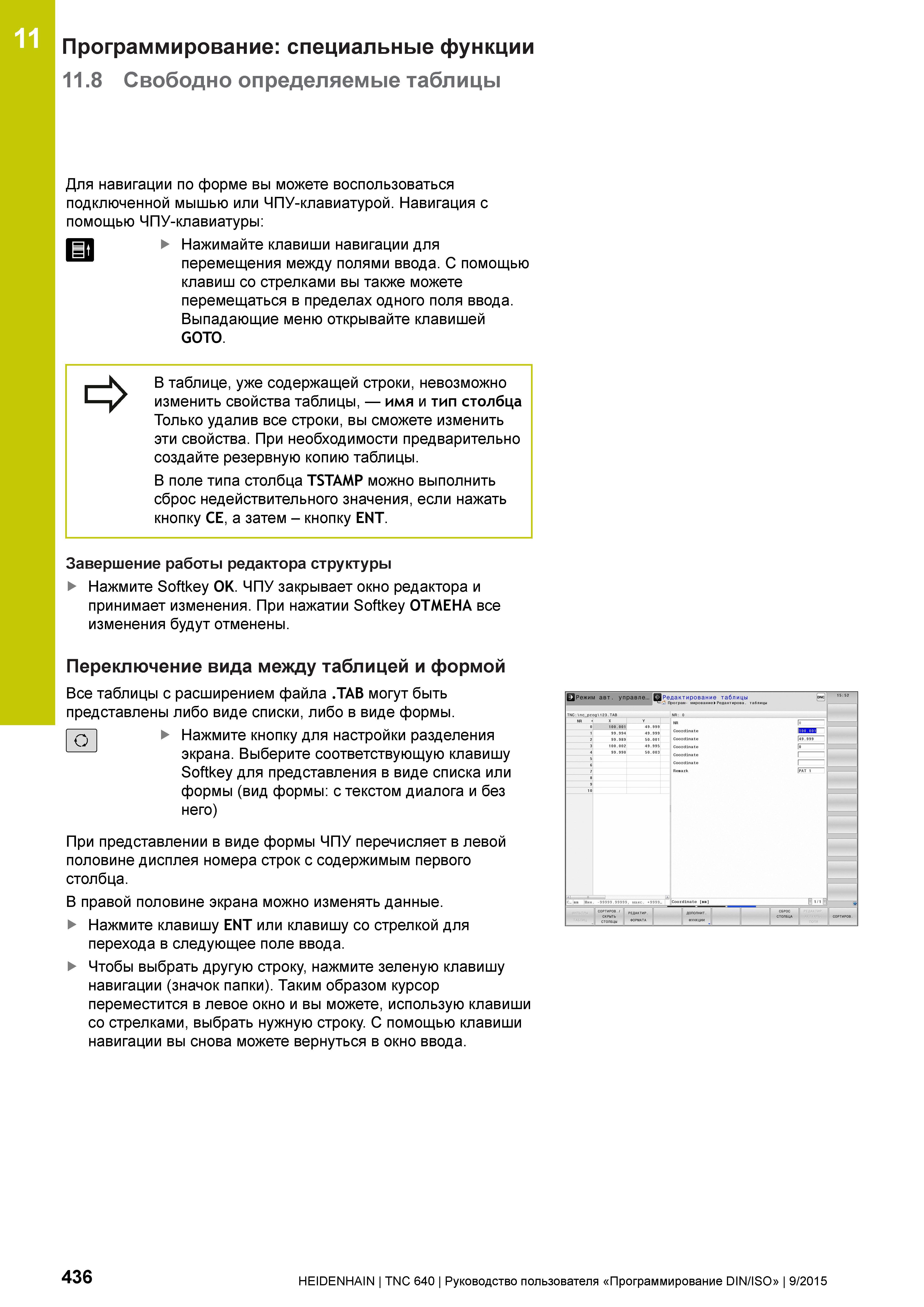

11 Программирование: специальные функции 11.8 Свободно определяемые таблицы Для навигации по форме вы можете воспользоваться подключенной мышью или ЧПУ-клавиатурой. Навигация с помощью ЧПУ-клавиатуры: Нажимайте клавиши навигации для перемещения между полями ввода. С помощью клавиш со стрелками вы также можете перемещаться в пределах одного поля ввода. Выпадающие меню открывайте клавишей GOTO. В таблице, уже содержащей строки, невозможно изменить свойства таблицы, имя и тип столбца Только удалив все строки, вы сможете изменить эти свойства. При необходимости предварительно создайте резервную копию таблицы. В поле типа столбца TSTAMP можно выполнить сброс недействительного значения, если нажать кнопку CE, а затем - кнопку ENT. Завершение работы редактора структуры Нажмите Softkey OK. ЧПУ закрывает окно редактора и принимает изменения. При нажатии Softkey ОТМЕНА все изменения будут отменены. Переключение вида между таблицей и формой Все таблицы с расширением файла .TAB могут быть представлены либо виде списки, либо в виде формы. I q I Нажмите кнопку для настройки разделения - экрана. Выберите соответствующую клавишу Softkey для представления в виде списка или формы (вид формы: с текстом диалога и без него) При представлении в виде формы ЧПУ перечисляет в левой половине дисплея номера строк с содержимым первого столбца. В правой половине экрана можно изменять данные. Нажмите клавишу ENT или клавишу со стрелкой для перехода в следующее поле ввода. Чтобы выбрать другую строку, нажмите зеленую клавишу навигации (значок папки). Таким образом курсор переместится в левое окно и вы можете, использую клавиши со стрелками, выбрать нужную строку. С помощью клавиши навигации вы снова можете вернуться в окно ввода. QРежим авт. управле... Редактирование таблицы Ц TNC:\nc_pn од\123.ТАВ NR: 0 100.001 49.999 99.994 49.9 9 91 99.989 50.001 100.002 49.995 99.990 50.003 : FH Coordinate W J 1/1 J с JIE'II 1 II ДОПОЛНИТ. II II СБР0С ' I w . cop .. 436 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
