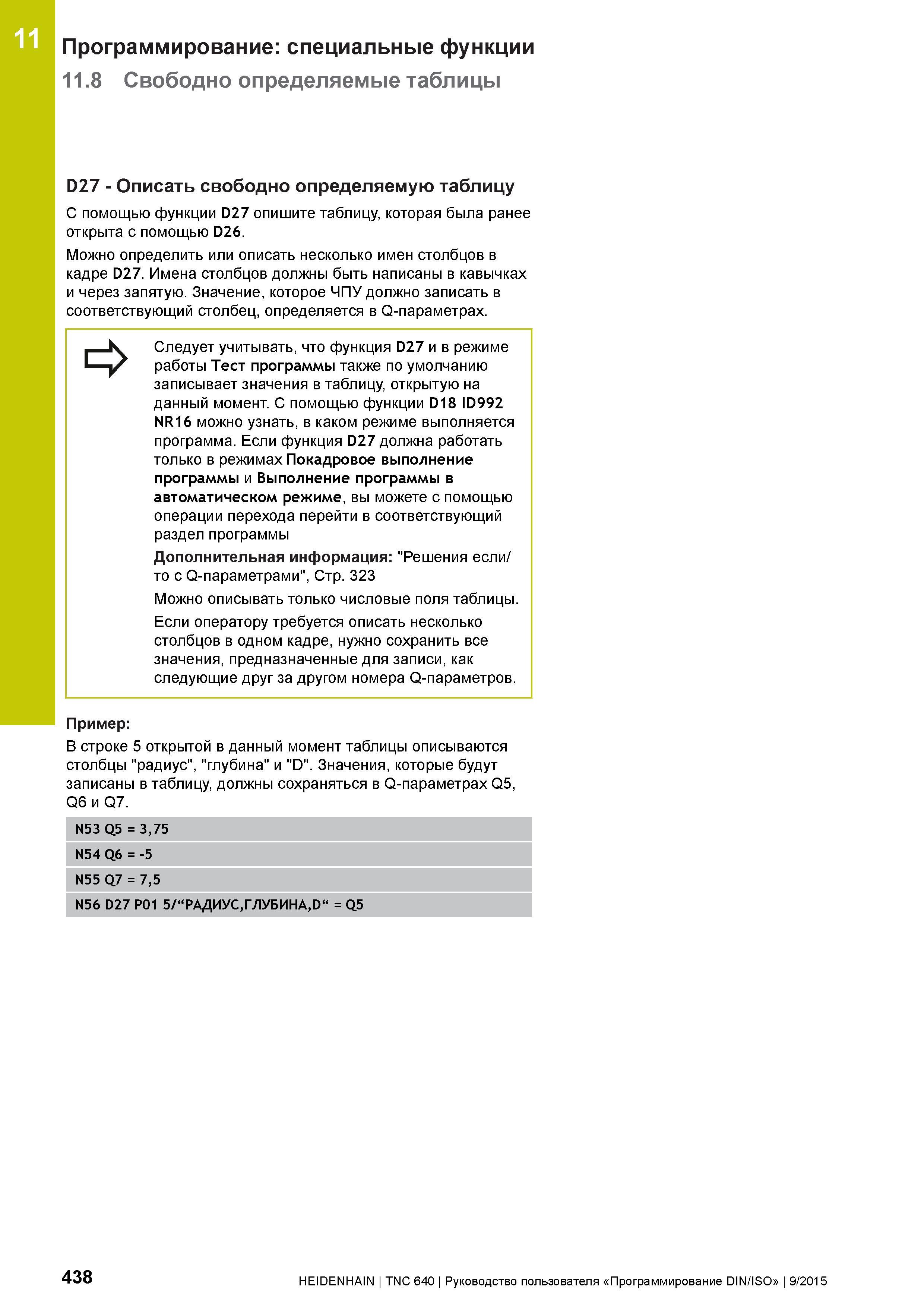

11 Программирование: специальные функции 11.8 Свободно определяемые таблицы D27 - Описать свободно определяемую таблицу С помощью функции D27 опишите таблицу, которая была ранее открыта с помощью D26. Можно определить или описать несколько имен столбцов в кадре D27. Имена столбцов должны быть написаны в кавычках и через запятую. Значение, которое ЧПУ должно записать в соответствующий столбец, определяется в Q-параметрах. Следует учитывать, что функция D27 и в режиме работы Тест программы также по умолчанию записывает значения в таблицу, открытую на данный момент. С помощью функции D18 ID992 NR16 можно узнать, в каком режиме выполняется программа. Если функция D27 должна работать только в режимах Покадровое выполнение программы и Выполнение программы в автоматическом режиме, вы можете с помощью операции перехода перейти в соответствующий раздел программы Дополнительная информация: "Решения если/ то с Q-параметрами", Стр. 323 Можно описывать только числовые поля таблицы. Если оператору требуется описать несколько столбцов в одном кадре, нужно сохранить все значения, предназначенные для записи, как следующие друг за другом номера Q-параметров. Пример: В строке 5 открытой в данный момент таблицы описываются столбцы "радиус", "глубина" и "D". Значения, которые будут записаны в таблицу, должны сохраняться в Q-параметрах Q5, Q6 и Q7. N53 Q5 = 3,75 N54 Q6 = -5 N55 Q7 = 7,5 N56 D27 P01 5/“РАДИУС,ГЛУБИНА “ = Q5 438 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
