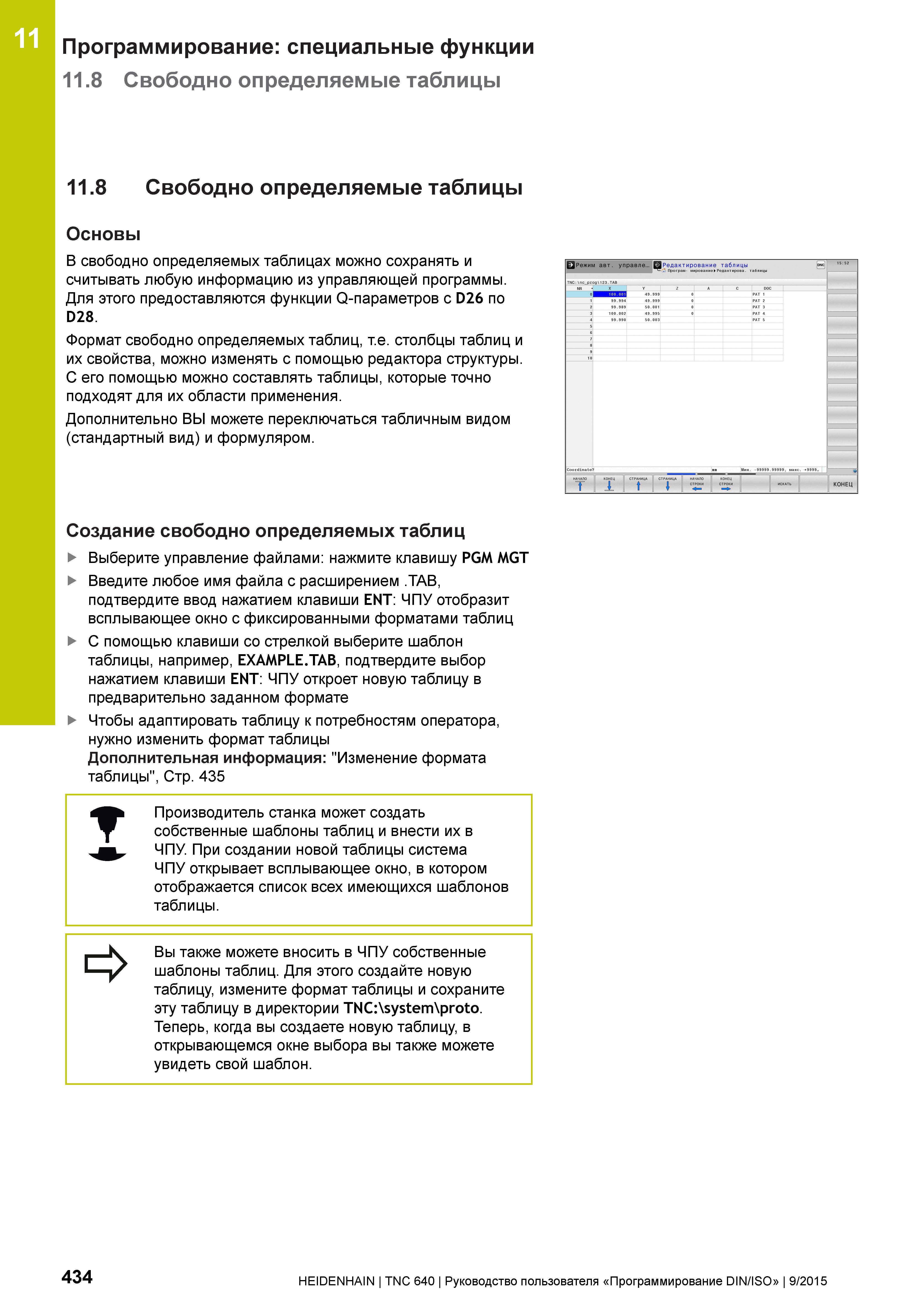

11 Программирование: специальные функции 11.8 Свободно определяемые таблицы 11.8 Свободно определяемые таблицы Основы В свободно определяемых таблицах можно сохранять и считывать любую информацию из управляющей программы. Для этого предоставляются функции Q-параметров с D26 по D28. Формат свободно определяемых таблиц, т.е. столбцы таблиц и их свойства, можно изменять с помощью редактора структуры. С его помощью можно составлять таблицы, которые точно подходят для их области применения. Дополнительно ВЫ можете переключаться табличным видом (стандартный вид) и формуляром. Создание свободно определяемых таблиц Выберите управление файлами: нажмите клавишу PGM MGT Введите любое имя файла с расширением .TAB, подтвердите ввод нажатием клавиши ENT: ЧПУ отобразит всплывающее окно с фиксированными форматами таблиц С помощью клавиши со стрелкой выберите шаблон таблицы, например, EXAMPLE.TAB, подтвердите выбор нажатием клавиши ENT: ЧПУ откроет новую таблицу в предварительно заданном формате Чтобы адаптировать таблицу к потребностям оператора, нужно изменить формат таблицы Дополнительная информация: "Изменение формата таблицы", Стр. 435 Производитель станка может создать собственные шаблоны таблиц и внести их в ЧПУ. При создании новой таблицы система ЧПУ открывает всплывающее окно, в котором отображается список всех имеющихся шаблонов таблицы. Вы также можете вносить в ЧПУ собственные шаблоны таблиц. Для этого создайте новую таблицу, измените формат таблицы и сохраните эту таблицу в директории TNC:\system\proto. Теперь, когда вы создаете новую таблицу, в открывающемся окне выбора вы также можете увидеть свой шаблон. ▼ 434 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
