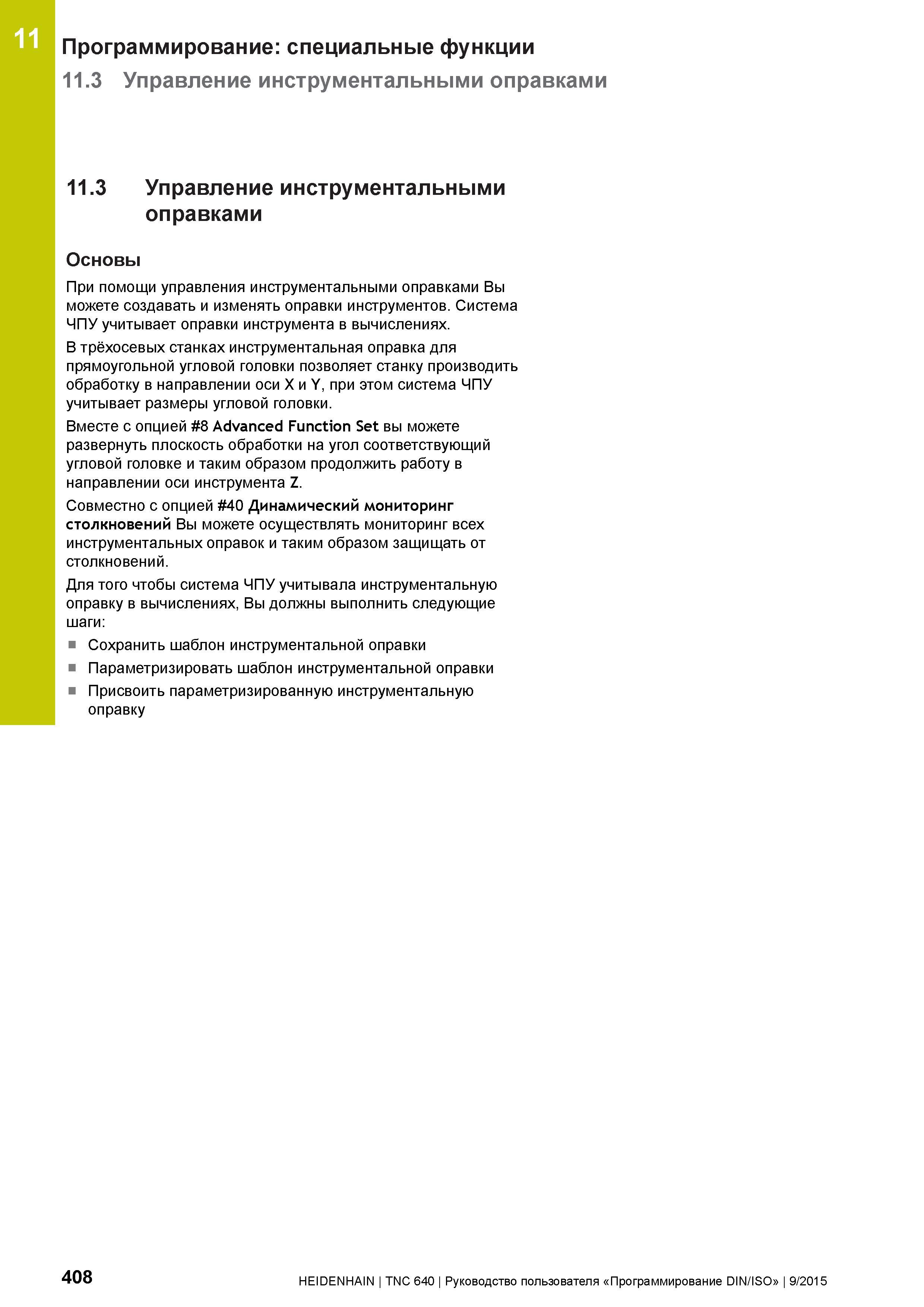

11 Программирование: специальные функции 11.3 Управление инструментальными оправками 11.3 Управление инструментальными оправками Основы При помощи управления инструментальными оправками Вы можете создавать и изменять оправки инструментов. Система ЧПУ учитывает оправки инструмента в вычислениях. В трёхосевых станках инструментальная оправка для прямоугольной угловой головки позволяет станку производить обработку в направлении оси X и Y, при этом система ЧПУ учитывает размеры угловой головки. Вместе с опцией 8 Advanced Function Set вы можете развернуть плоскость обработки на угол соответствующий угловой головке и таким образом продолжить работу в направлении оси инструмента Z. Совместно с опцией 40 Динамический мониторинг столкновений Вы можете осуществлять мониторинг всех инструментальных оправок и таким образом защищать от столкновений. Для того чтобы система ЧПУ учитывала инструментальную оправку в вычислениях, Вы должны выполнить следующие шаги: Сохранить шаблон инструментальной оправки Параметризировать шаблон инструментальной оправки Присвоить параметризированную инструментальную оправку 408 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
