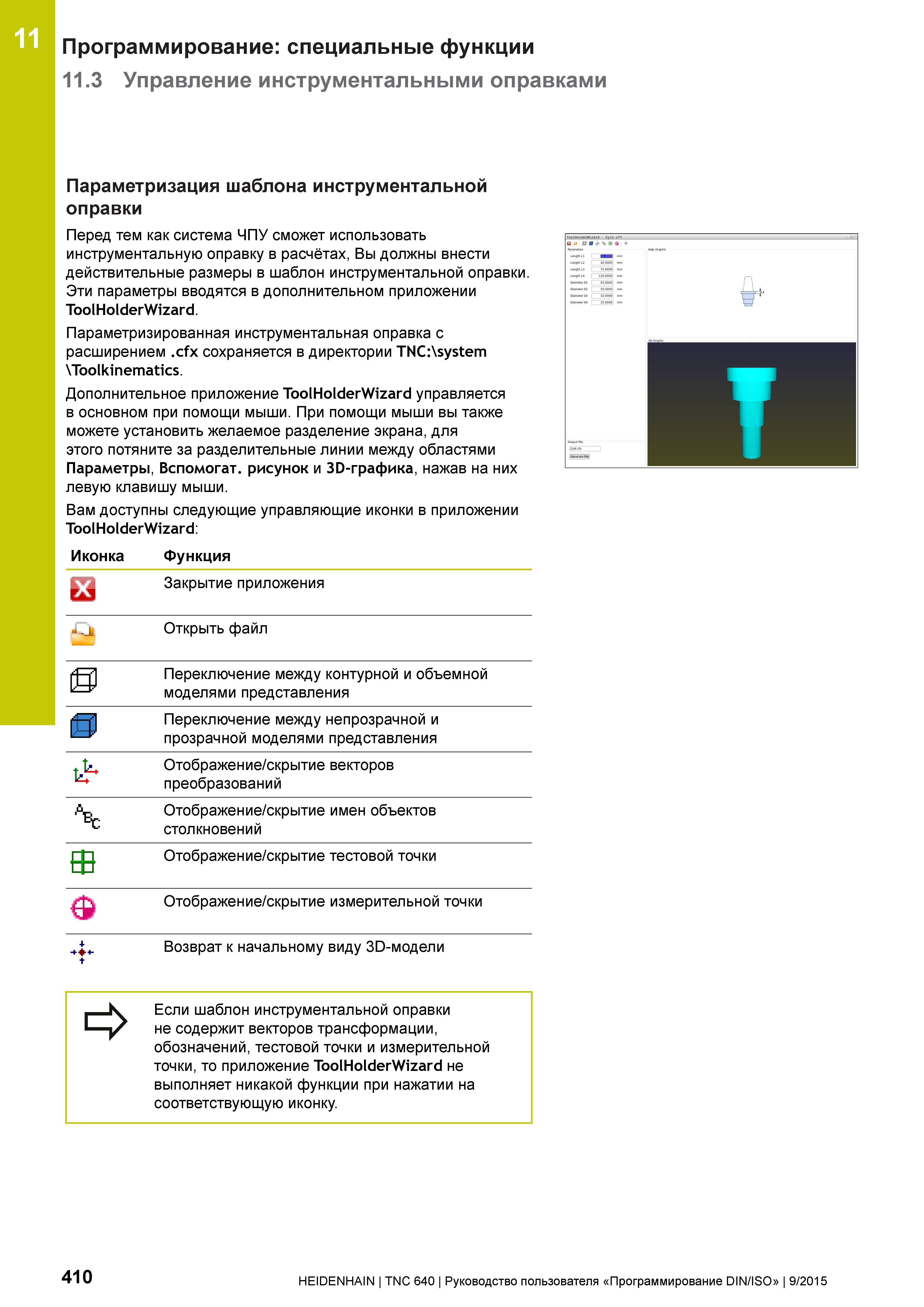

11 Программирование: специальные функции 11.3 Управление инструментальными оправками Параметризация шаблона инструментальной оправки Перед тем как система ЧПУ сможет использовать инструментальную оправку в расчётах, Вы должны внести действительные размеры в шаблон инструментальной оправки. Эти параметры вводятся в дополнительном приложении ToolHolderWizard. Параметризированная инструментальная оправка с расширением .cfx сохраняется в директории TNC:\system \Toolkinematics. Дополнительное приложение ToolHolderWizard управляется в основном при помощи мыши. При помощи мыши вы также можете установить желаемое разделение экрана, для этого потяните за разделительные линии между областями Параметры, Вспомогат. рисунок и 3D-графика, нажав на них левую клавишу мыши. Вам доступны следующие управляющие иконки в приложении ToolHolderWizard: Иконка Функция ЕЭ Закрытие приложения £ Открыть файл т Переключение между контурной и объемной моделями представления п Переключение между непрозрачной и прозрачной моделями представления & Отображение/скрытие векторов преобразований \ Отображение/скрытие имен объектов столкновений ш Отображение/скрытие тестовой точки о Отображение/скрытие измерительной точки " Т " Возврат к начальному виду 30-модели Если шаблон инструментальной оправки не содержит векторов трансформации, обозначений, тестовой точки и измерительной точки, то приложение ToolHolderWizard не выполняет никакой функции при нажатии на соответствующую иконку. 410 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
