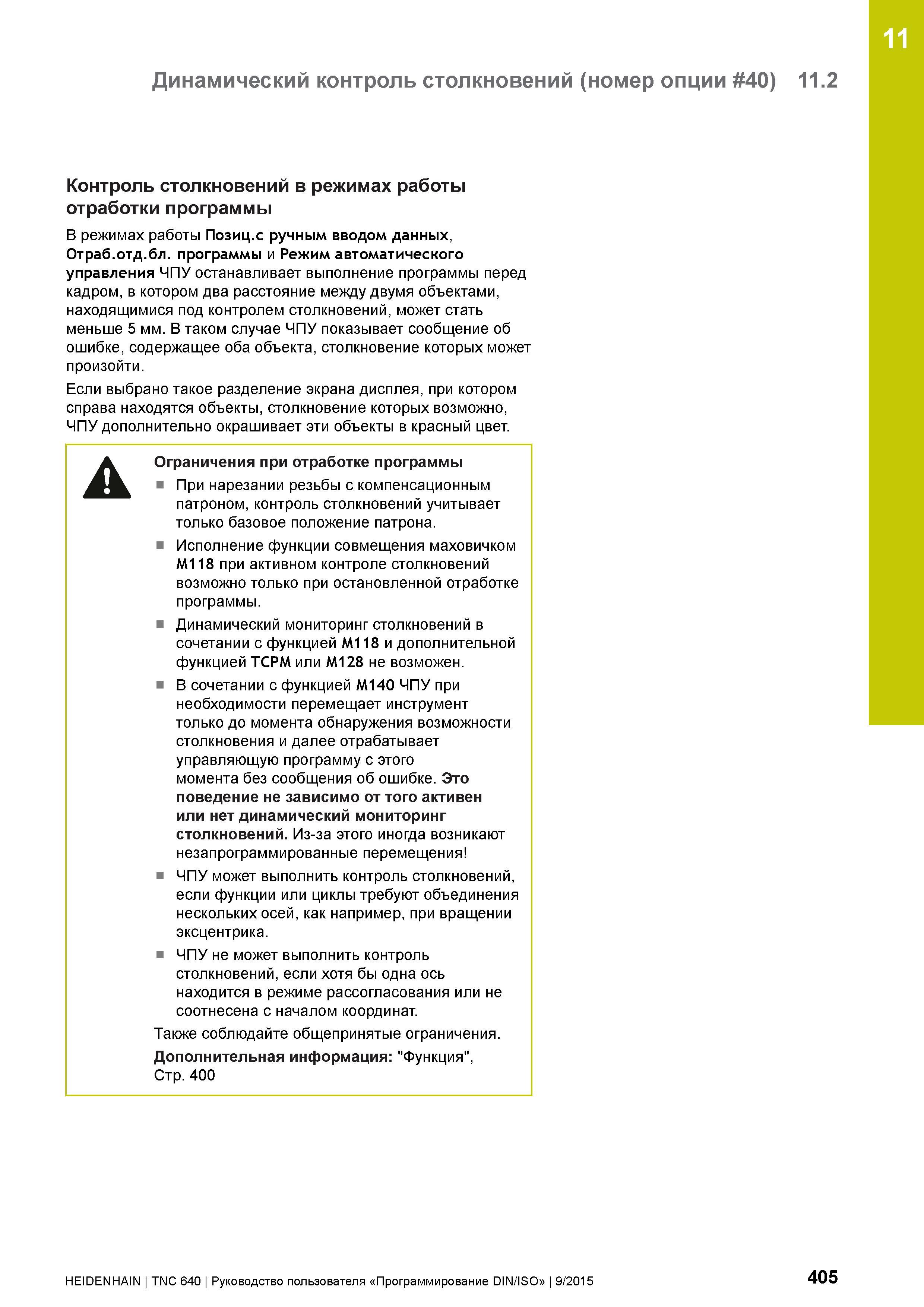

11 Динамический контроль столкновений (номер опции 40) 11.2 Контроль столкновений в режимах работы отработки программы В режимах работы Позиц.с ручным вводом данных, Отраб.отд.бл. программы и Режим автоматического управления ЧПУ останавливает выполнение программы перед кадром, в котором два расстояние между двумя объектами, находящимися под контролем столкновений, может стать меньше 5 мм. В таком случае ЧПУ показывает сообщение об ошибке, содержащее оба объекта, столкновение которых может произойти. Если выбрано такое разделение экрана дисплея, при котором справа находятся объекты, столкновение которых возможно, ЧПУ дополнительно окрашивает эти объекты в красный цвет. Ограничения при отработке программы При нарезании резьбы с компенсационным патроном, контроль столкновений учитывает только базовое положение патрона. Исполнение функции совмещения маховичком M118 при активном контроле столкновений возможно только при остановленной отработке программы. Динамический мониторинг столкновений в сочетании с функцией M118 и дополнительной функцией TCPM или M128 не возможен. В сочетании с функцией M140 ЧПУ при необходимости перемещает инструмент только до момента обнаружения возможности столкновения и далее отрабатывает управляющую программу с этого момента без сообщения об ошибке. Это поведение не зависимо от того активен или нет динамический мониторинг столкновений. Из-за этого иногда возникают незапрограммированные перемещения ЧПУ может выполнить контроль столкновений, если функции или циклы требуют объединения нескольких осей, как например, при вращении эксцентрика. ЧПУ не может выполнить контроль столкновений, если хотя бы одна ось находится в режиме рассогласования или не соотнесена с началом координат. Также соблюдайте общепринятые ограничения. Дополнительная информация: "Функция", Стр. 400 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 405
