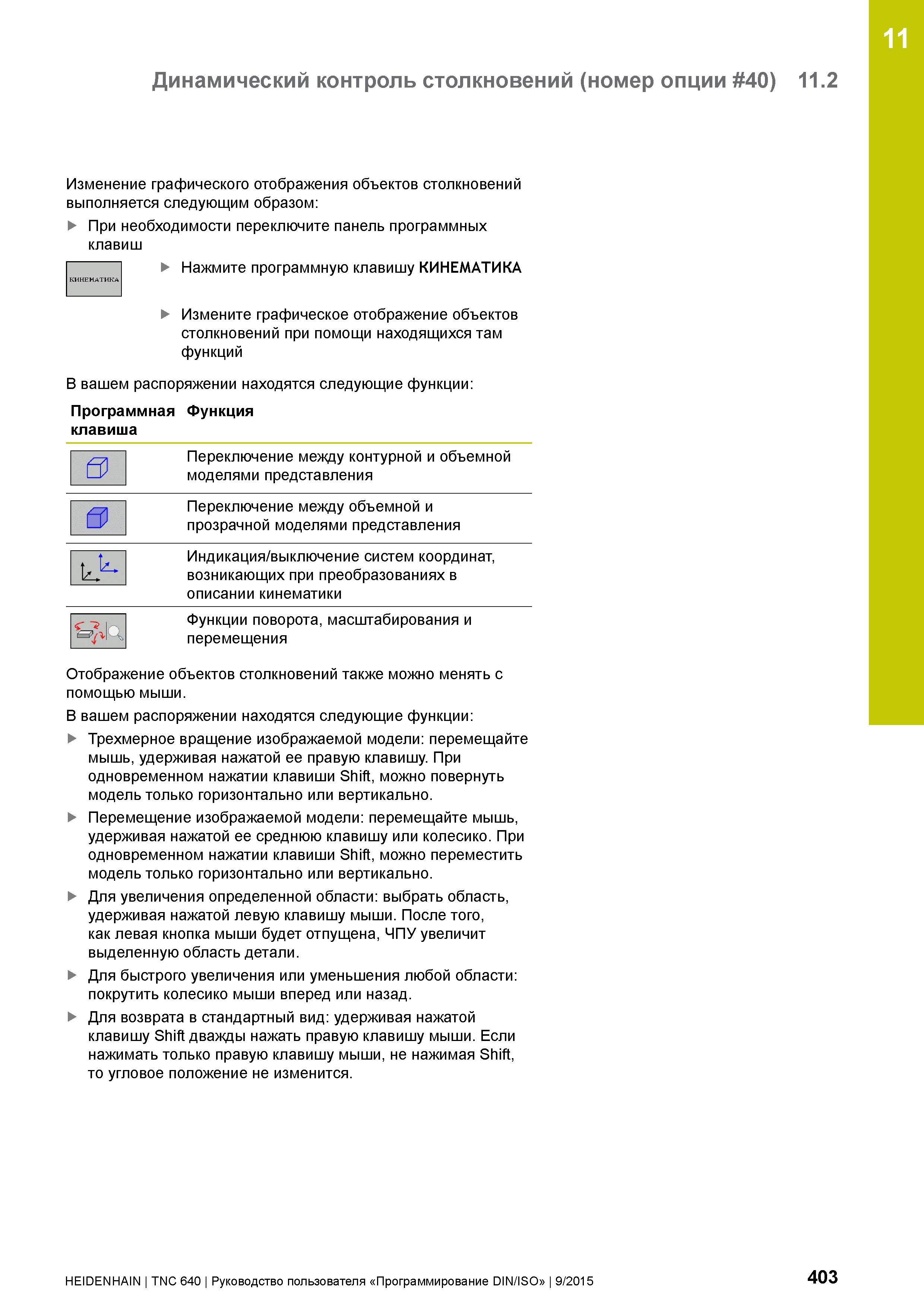

11 Динамический контроль столкновений (номер опции 40) 11.2 Изменение графического отображения объектов столкновений выполняется следующим образом: При необходимости переключите панель программных клавиш Нажмите программную клавишу КИНЕМАТИКА КИНЕМАТИКА Измените графическое отображение объектов столкновений при помощи находящихся там функций В вашем распоряжении находятся следующие функции: Программная Функция клавиша Переключение между контурной и объемной моделями представления Переключение между объемной и прозрачной моделями представления о Индикация/выключение систем координат, возникающих при преобразованиях в описании кинематики Функции поворота, масштабирования и перемещения Отображение объектов столкновений также можно менять с помощью мыши. В вашем распоряжении находятся следующие функции: Трехмерное вращение изображаемой модели: перемещайте мышь, удерживая нажатой ее правую клавишу. При одновременном нажатии клавиши Shift, можно повернуть модель только горизонтально или вертикально. Перемещение изображаемой модели: перемещайте мышь, удерживая нажатой ее среднюю клавишу или колесико. При одновременном нажатии клавиши Shift, можно переместить модель только горизонтально или вертикально. Для увеличения определенной области: выбрать область, удерживая нажатой левую клавишу мыши. После того, как левая кнопка мыши будет отпущена, ЧПУ увеличит выделенную область детали. Для быстрого увеличения или уменьшения любой области: покрутить колесико мыши вперед или назад. Для возврата в стандартный вид: удерживая нажатой клавишу Shift дважды нажать правую клавишу мыши. Если нажимать только правую клавишу мыши, не нажимая Shift, то угловое положение не изменится. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 403
