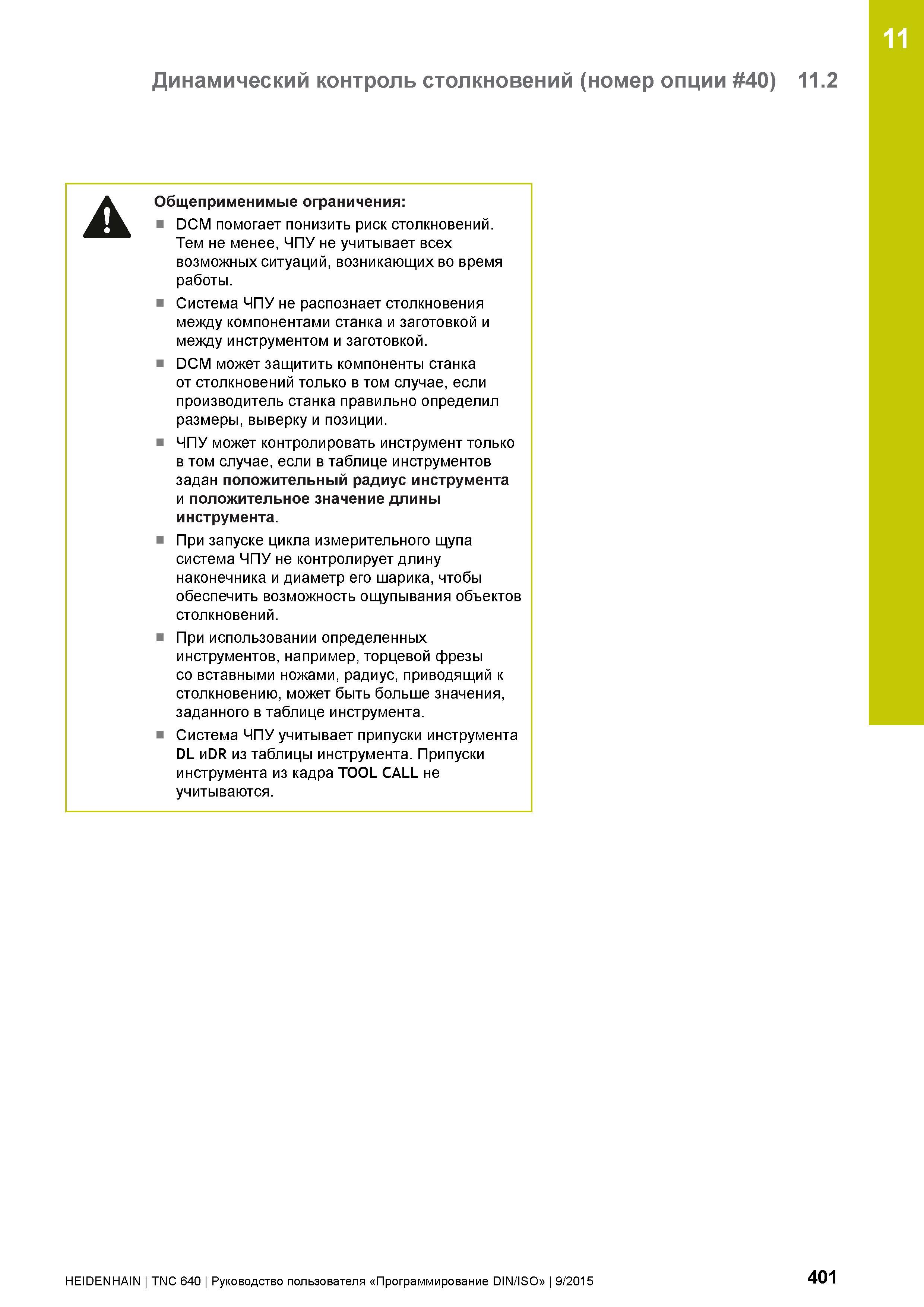

11 Динамический контроль столкновений (номер опции 40) 11.2 Общеприменимые ограничения: DCM помогает понизить риск столкновений. Тем не менее, ЧПУ не учитывает всех возможных ситуаций, возникающих во время работы. Система ЧПУ не распознает столкновения между компонентами станка и заготовкой и между инструментом и заготовкой. DCM может защитить компоненты станка от столкновений только в том случае, если производитель станка правильно определил размеры, выверку и позиции. ЧПУ может контролировать инструмент только в том случае, если в таблице инструментов задан положительный радиус инструмента и положительное значение длины инструмента. При запуске цикла измерительного щупа система ЧПУ не контролирует длину наконечника и диаметр его шарика, чтобы обеспечить возможность ощупывания объектов столкновений. При использовании определенных инструментов, например, торцевой фрезы со вставными ножами, радиус, приводящий к столкновению, может быть больше значения, заданного в таблице инструмента. Система ЧПУ учитывает припуски инструмента DL иDR из таблицы инструмента. Припуски инструмента из кадра TOOL CALL не учитываются. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 401
