360 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.360

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 360 0360 Lab2u

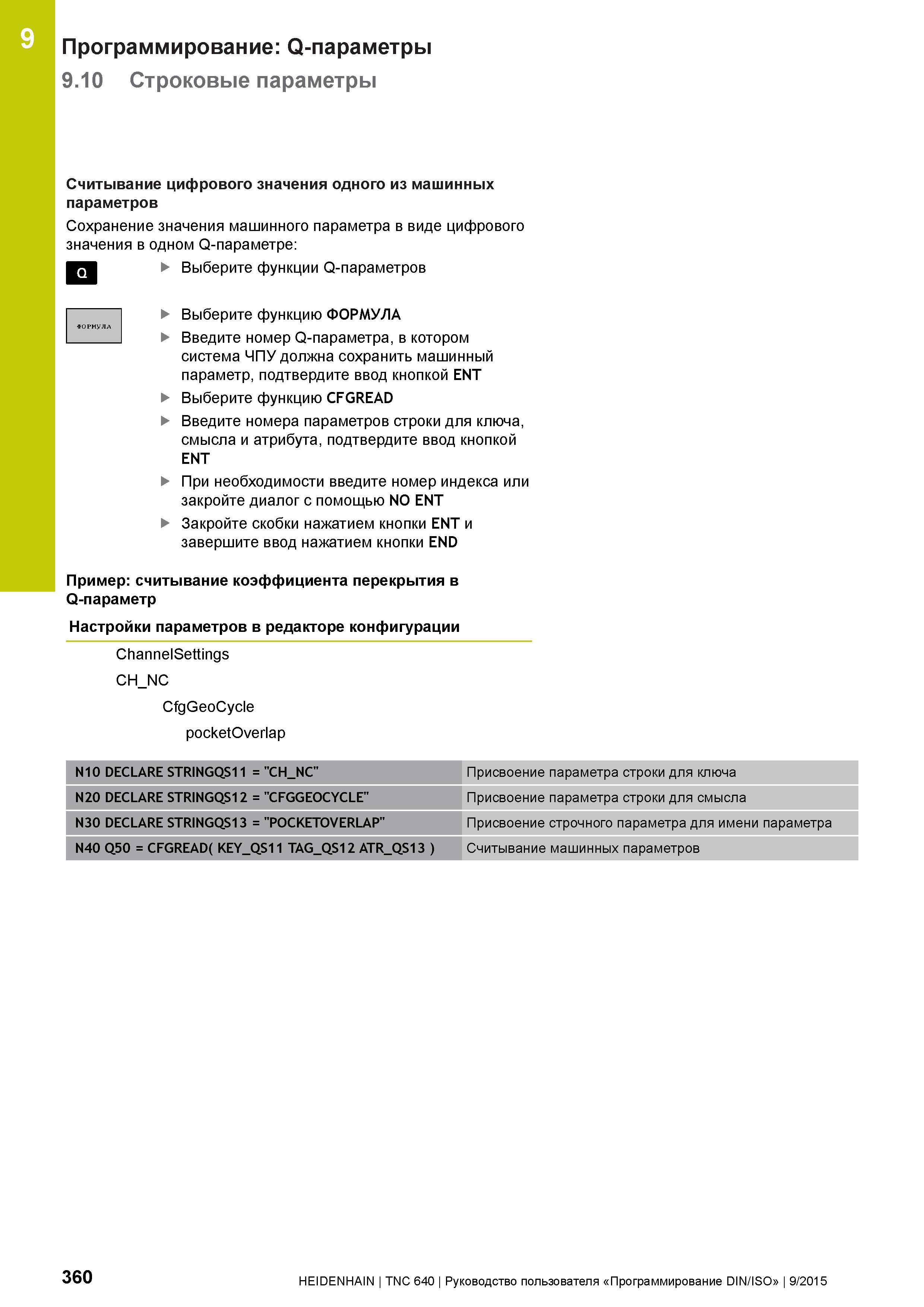

Программирование: Q-параметры 9.10 Строковые параметры 9 Считывание цифрового значения одного из машинных параметров Сохранение значения машинного параметра в виде цифрового значения в одном Q-параметре: ИЯ Выберите функции Q-параметров Выберите функцию ФОРМУЛА ФОРМУЛА Введите номер Q-параметра, в котором система ЧПУ должна сохранить машинный параметр, подтвердите ввод кнопкой ENT Выберите функцию CFGREAD Введите номера параметров строки для ключа, смысла и атрибута, подтвердите ввод кнопкой ENT При необходимости введите номер индекса или закройте диалог с помощью NO ENT Закройте скобки нажатием кнопки ENT и завершите ввод нажатием кнопки END Пример: считывание коэффициента перекрытия в Q-параметр Настройки параметров в редакторе конфигурации ChannelSettings CH_NC CfgGeoCycle pocketOverlap N10 DECLARE STRINGQS11 = "CH_NC" Присвоение параметра строки для ключа N20 DECLARE STRINGQS12 = "CFGGEOCYCLE" Присвоение параметра строки для смысла N30 DECLARE STRINGQS13 = "POCKETOVERLAP" Присвоение строчного параметра для имени параметра N40 Q50 = CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 ) Считывание машинных параметров 360 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
